Глава 9.2. Материалы для изготовления режущего инструмента / 9.2.6. Обрабатываемость резанием конструкционных материалов. Выбор инструментальных материалов / 9.2.6.8. Режущая керамика
Как твердые сплавы, керамика может быть использована при обработке самых разнообразных материалов, в частности сталей и чугунов с высокой и низкой твердостью. Таким образом, наблюдается совпадение отдельных областей их применения.
Преимущество керамики в теплостойкости позволяет значительно повысить скорость резания по сравнению с твердыми сплавами. Так, максимальные рекомендуемые скорости резания при точении сталей и чугунов твердосплавным инструментом составляют 230...250 м/мин, а при использовании режущей керамики они могут быть повышены до 500...700 м/мин.

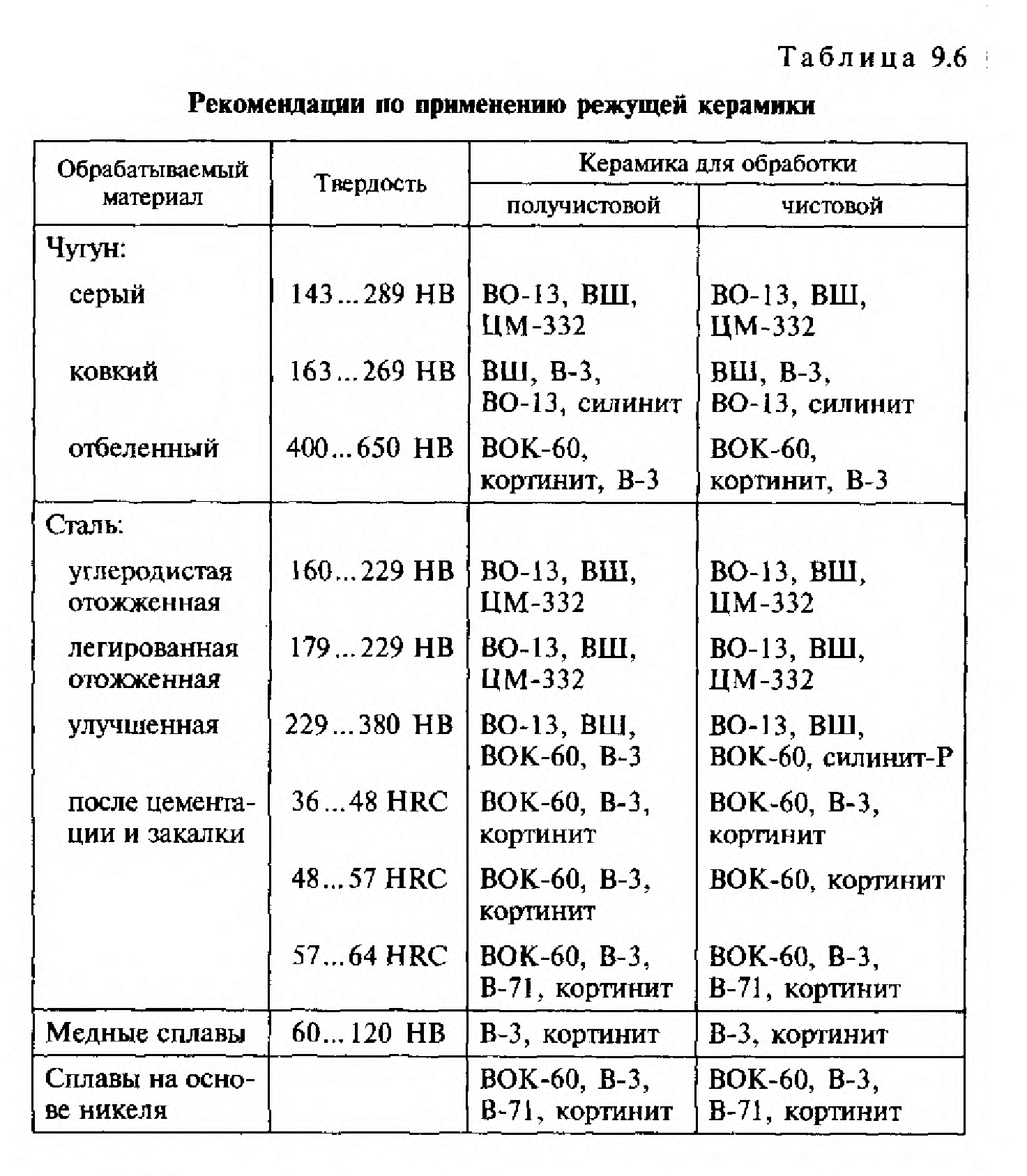

Однако керамика не может быть использована при резании со значительными силовыми нагрузками из-за низких прочностных свойств. Максимально допустимая глубина резания для твердосплавного инструмента составляет 8 и 12 мм, тогда как для керамики не превышает 2,5 и 4 мм при обработке сталей и чугунов соответственно. Керамика, в отличие от твердых сплавов, не может быть использована для резания в особо тяжелых условиях, например при работе по литейной корке. Таким образом, основная область применения керамики — чистовая и получистовая обработка (табл. 9.6).
