Капілярний контроль
Капілярний контроль або контроль проникаючими речовинами
Капілярний контроль тобто контроль проникаючими речовинами, течеісканіем - є найчутливішим методом неруйнівного контролю (НК). Застосовують для виявлення дефектів (типу тріщин), що виходять на поверхню. Порожнини реальних тріщин, найчастіше є тупиковими, мають форму вузького клина, вершина якого звернена всередину матеріалу.
Етапи (процес) проведення капілярного контролю включає:
- Підготовка об'єкта (очищення). Найчастіше для того, щоб контролювати поверхню фахівець повинен очистити деталь за допомогою спеціальних розчинників.
- Нанесення порожнин індикаторним пенетрантом. На цьому етапі, порожнини дефектів заповнюються індикаторної рідиною. Потрібен час для того, щоб пенетрант проник в тріщини.
- Видалення надлишків індикаторного пенетранта. При використанні водосмиваемих пенетрантов надлишки з поверхні деталі можна видалити водою. При цьому важливо не видалити пенетрант з порожнини дефекту.
- Нанесення проявника. Використовується проявник в формі суспензії або порошку.
- Очищення поверхні після проведення контролю.
Основні капілярні методи класифікують в залежності від проникаючого речовини або способу отримання первинної інформації.
В залежності від типу проникаючого речовини розрізняють два методи: проникаючих розчинів і фільтруються суспензій.
Методи капілярної дефектоскопії:
- Яскравості (ахроматичний)
- Кольоровий (хроматичний)
- Люмінесцентний і люмінесцентно-кольоровий
- фільтрів частинок.
Витратні матеріали для капілярного контролю.
На даній сторінці представлений широкий асортимент витратних матеріалів для проведення капілярного контролю:
Пенетраніт (індикаторна рідина) - рідина для проведення кольорової (капілярної) дефектоскопії.
Для того, щоб ефективно виявити дефекти капілярним методом потрібна висока концентрація барвника в індикаторному малюнку для забезпечення рівня яскравості, який можна побачити при візуальному огляді або реєструючим пристроєм.
Червоний пенетрант забезпечує більш високий колірний контраст у порівнянні з безліччю інших квітів.

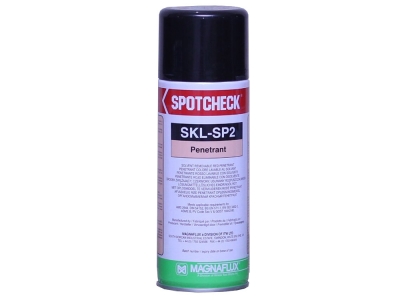

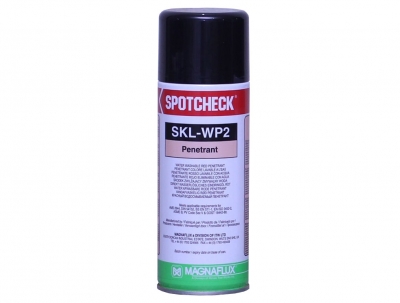

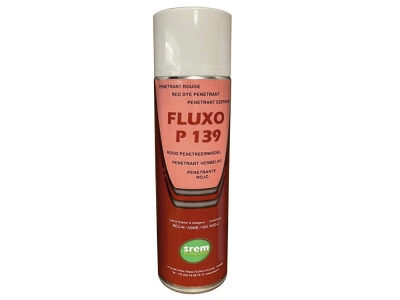

Найбільш популярним є пенетрант FLUXO, пенетрант (Магнафлюкс) SKL-SP2, пенетрант SKL-WP2.

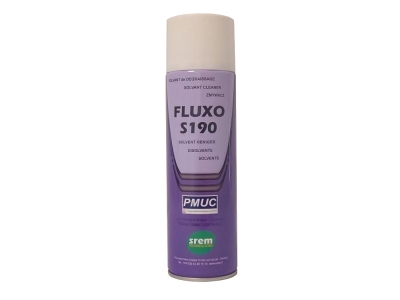

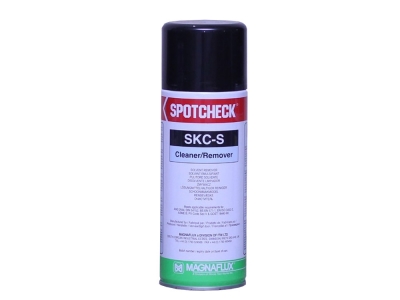

Очисник - дозволяє видалити пенетрант на поверхні контрольованого вироби. Найбільш популярним проявником вважається очищувач FLUXO S 190, очищувач SKC-S.
Проявитель - зазвичай використовується для капілярного контролю з метою виявлення тріщин, дефектів зварних швів, розшарувань та ін.

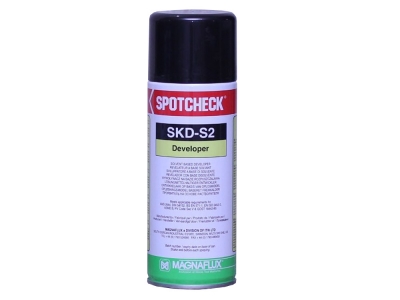

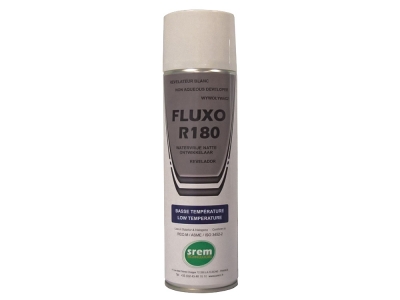

В каталозі компанії Укрінтех представлений проявник серії FLUXO і Magnaflux Spotcheck.
Області застосування капілярної дефектоскопії
Капілярна дефектоскопія є досить простим способом для виявлення поверхневих дефектів, що має високу чутливість. КМК (капілярний метод контролю) знайшли широке застосування в неруйнівному контролі, при контролі відповідальних деталей в авіабудуванні, суднобудуванні, енергетичному машинобудуванні і ін. Для деяких матеріалів і виробів цей метод є єдиним способом визначення придатності деталей або установок до роботи.
Переваги капілярного контролю:
- Висока чутливість і роздільна здатність. [List_item] Досить висока вірогідність контролю і наочність його результатів. [/list_item]
- Контроль деталей різної складності.
- Широкий перелік матеріалів, що перевіряються деталей (аустенітні сталі, нікелеві, титанові, магнієві, алюмінієві та інші металеві сплави, кераміка, скло, бетон і т.д.).
- Визначення місця, напрямки, протяжності і іноді характер дефекту.
- Легкість роботи і досить низька вартість необхідних матеріалів.
У висновку можна відзначити, що метод капілярного контролю (КМК) дозволяє виявляти поверхневі дефекти. Наприклад, тріщини (шліфувальні, термічні, втомні), розтріскування, пористість, заходи, волосовини, різні види корозії і т.п. на деталях простої та складної форми, виготовлених з чорних і кольорових металів і сплавів, пластмас та інших матеріалів.
Для того, щоб купити пенетрант, проявник і очищувач для капілярного контролю, потрібно звернутися в нашу компанію по нижче вказаними номерами або заповнити зворотний контактну форму, і фахівець найближчим часом зв'яжеться з вами.
Доставка витратних матеріалів для капілярного контролю (пенетрант, проявник і очістітелт) здійснюються в усі міста України: м.Харків, Київ, Дніпро, Кривой Ріг, Львів, Черкаси, Кременчук, Полтава, Вінниця, Житомир, Рівне, Луцьк та ін.)
