Вихорострумові датчики в основному використовуються для вимірювання зміщення і положення електропровідних цілей. Зазвичай вони використовуються для вимірювання феромагнітних і неферомагнітних матеріалів. Доступні в мініатюрних і субмініатюрних моделях, вони також можуть використовуватися для вимірювання в обмеженому просторі. Як працює вихрострумовий датчик?
Вихрострумовий датчик працює по індуктивному вихрострумовому принципом. Він вимірює відстань на основі добування енергії з коливального контуру, яка потрібна для генерації вихрового струму в електропровідних матеріалах.

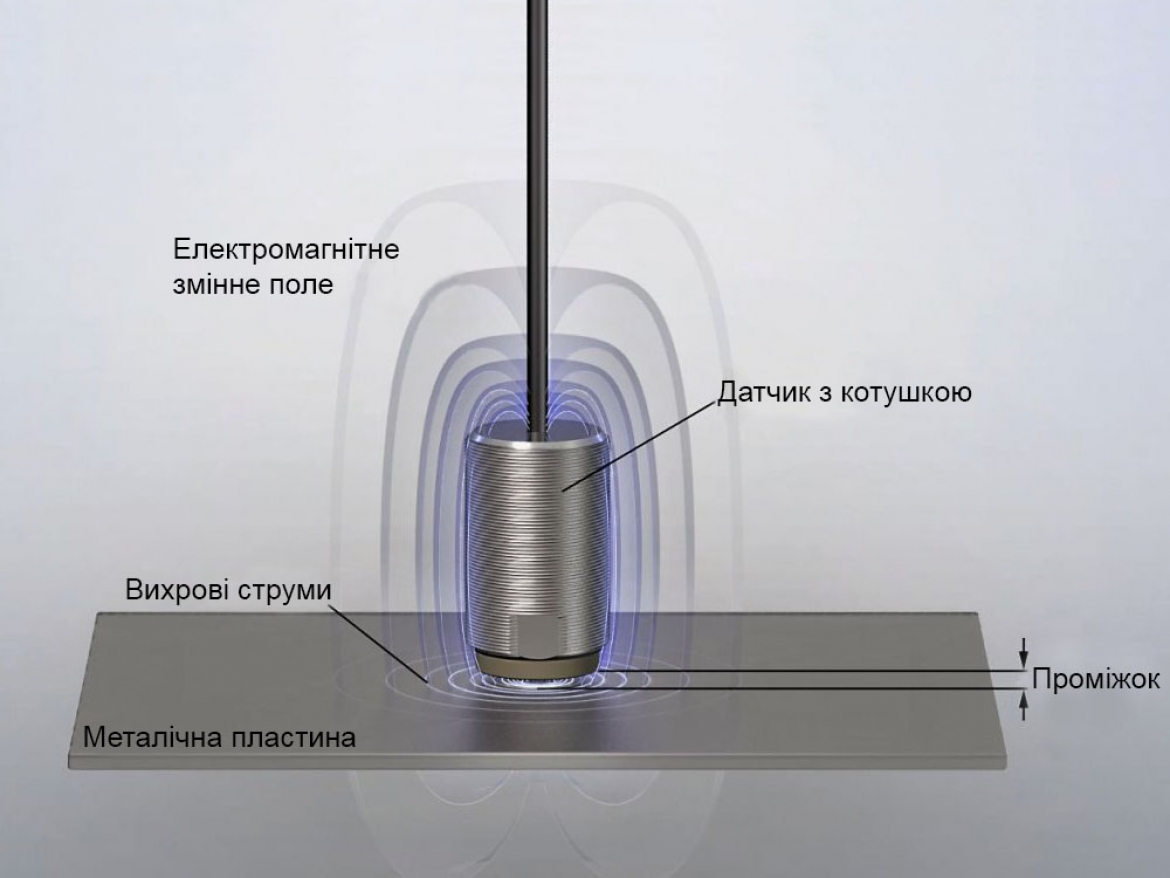

Коли на чутливу котушку подається змінний струм, навколо котушки формується магнітне поле. Якщо в це поле помістити електропровідний матеріал, то відповідно до закону індукції Фарадея індукується поле вихрових струмів. Коли об'єкт рухається, це викликає зміна імпедансу котушки, яке пропорційно зміні відстані між датчиком і метою.
Переваги вихретокового датчика
Вихорострумові датчики мають чудову температурною стабільністю і стійкістю до тиску, температури, бруду і маслу. Вони здатні працювати при тиску до 4000 бар і є одними з кращих неізнашіваемих безконтактних датчиків для вимірювання переміщення і положення в суворих промислових умовах.
Датчики також можуть вимірювати з високою швидкістю до 100 кг зразків в секунду. Головку датчика також можна налаштувати відповідно до конкретних запитів клієнтів, щоб вона відповідала різним вживанням. Датчики, як правило, мають мініатюрний розмір і тому підходять для вимірювання в місцях з обмеженим доступом. Ці датчики також недорогі і можуть використовуватися в масових OEM-додатках.
Можливі області застосування вихретокового датчика
Вони підходять для застосування в суворих промислових умовах завдяки своїй чудовій стійкості до масел, бруду, пилу, вологи і полях магнітних перешкод.
Завдяки своїй стійкості і стійкості до вимірювань в екстремальних умовах, вихореструмо датчики широко використовуються в різних галузях промисловості.
Ось деякі приклади:
- Вимірювання вібрації приводів на заводах з цинкування сталі
- Рух циліндра в двигуні внутрішнього згоряння
- Вимірювання товщини листового металу в зазорі ролика
- Вимірювання рух гідроциліндрів
- Використовується в літаках для вимірювання руху перемикачів дверних замків і закрилків шасі.
