ПРИЛОЖЕНИЕ 5

Пример оценки величины зерен в разнозернистой структуре методом измерения длин хорд.

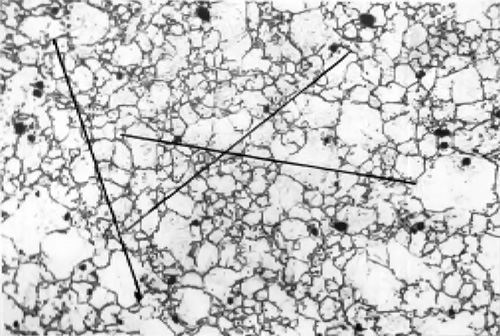

На чертеже при увеличении 400x представлена одна из пяти микрофотографий с проведенными на ней произвольно тремя отрезками прямых, каждый длиной приблизительно 60 мм, так, чтобы концы отрезков заканчивались на границах зерен. Всего на пяти фотографиях проведено 15 отрезков суммарной длиной приблизительно 900 мм.

Протяженность и число линий в пяти полях зрения выбрано с счетом пересечений ~ 250 зерен.

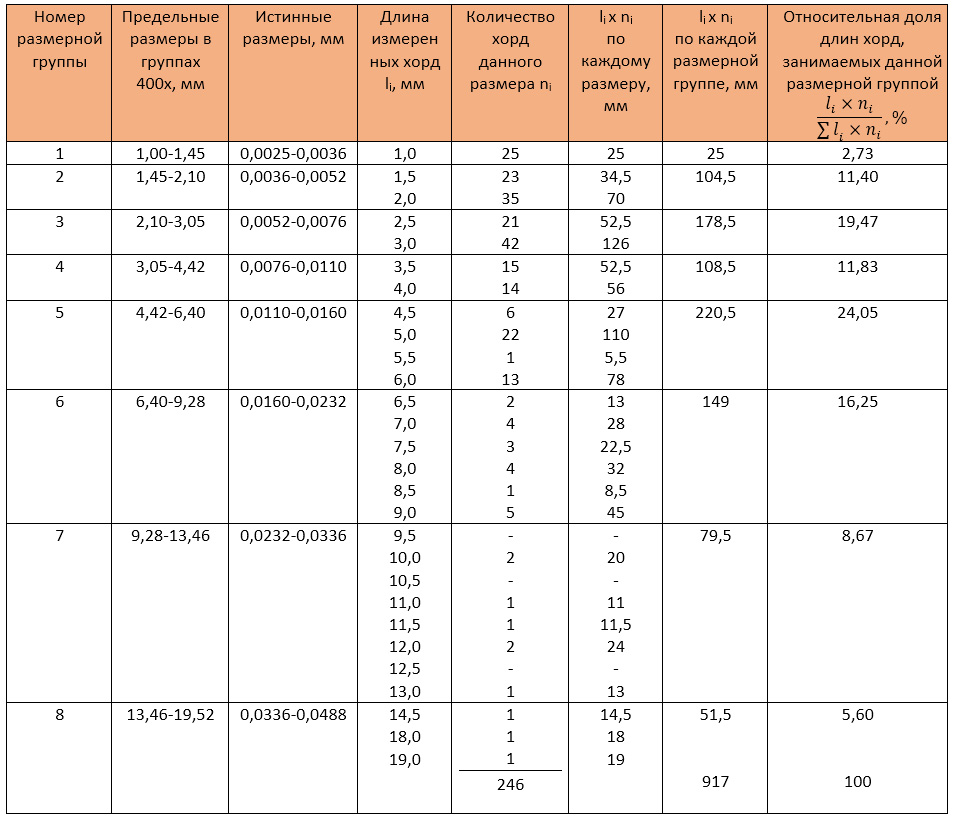

Результаты измерений представлены в таблице.

Из приведенных данных следует, что в структуре исследуемого металла присутствуют зерна с размером хорд от 0,0036 до 0,0232 мм. При этом наибольшее количество зерен (с учетом соседних групп) приходится на две размерные группы: 0,0110—0,0160 мм (G9) и 0,0052—0,0076 мм (G11).

Полученные результаты используются для определения среднеквадратического отклонения (S) от размера средней хорды и коэффициента вариации (δ), которые вычисляют по формуле

где n — общее количество всех измеренных хорд, равное ∑ni;

— средняя длина хорды, вычисляемая по формуле

Коэффициент вариации вычисляют по формуле
