ПРИЛОЖЕНИЕ 4
ПРИМЕРЫ ПОДСЧЕТА ПЕРЕСЕЧЕНИЙ ЗЕРЕН

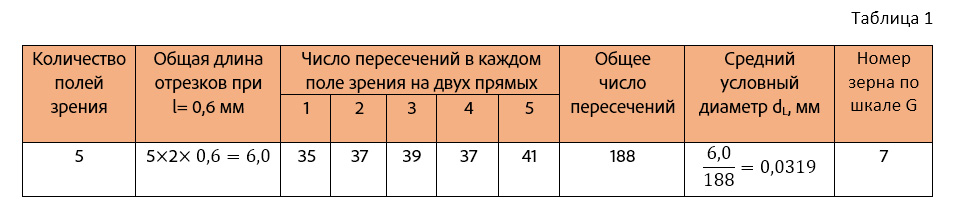

Расчет среднего условного диаметра (равноосные зерна) представлен в виде табл. 1.

Расчет количества зерен в 1 мм3 шлифа (неравноосные зерна)

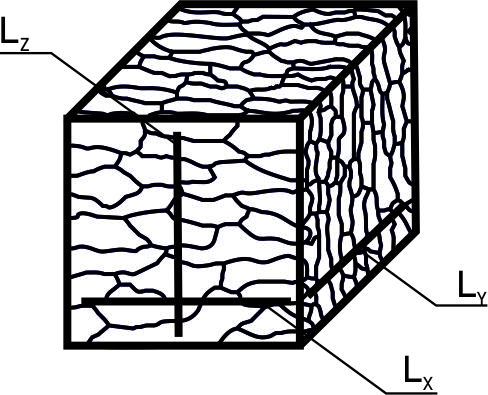

На чертеже представлена схема проведения прямых линий по трем направлениям на двух шлифах.

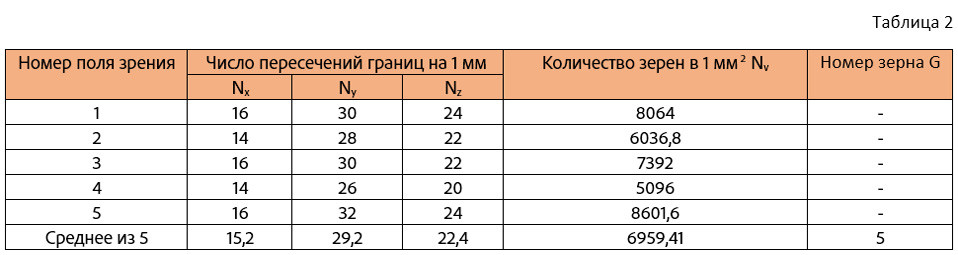

Запись результатов подсчета числа пересечений зерен в пяти наиболее характерных участках шлифа при увеличении 100х (длина линий 50 мм, что соответствует длине на шлифе 0,5 мм) приведена в табл. 2.

Примечание. Если подсчет ведется при увеличении, отличающемся от 100х, то длину отрезков делят на применяемое увеличение, остальной расчет ведется, как и при увеличении 100х.
