Глава 3 Контроль качества без разрушения сварных соединений 3.4. Магнитная дефектоскопия 3.4.3. Магнитографический метод

Суть магнитографического метода контроля заключается в намагничивании проверяемого участка сварного шва и околошовной зоны с одновременной записью магнитного поля на магнитную пленку (рис. 3.35) и последующем считывании полученной информации с помощью специальных устройств дефектоскопов.

Методика контроля.

Магнитографический контроль включает в себя следующие операции (ГОСТ 25225 — 82):

  • осмотр и подготовка поверхности контролируемого сварного соединения. При этом с поверхности швов должны быть удалены остатки шлака, брызги расплавленного металла, загрязнения и т.д.;
  • наложение на шов отрезка предварительно размагниченной магнитной пленки. Прижим пленки к шву сварного соединения производится специальной эластичной «подушкой». При контроле кольцевых швов труб, сосудов и других сварных конструкций магнитную пленку прижимают к поверхности шва (по всему периметру) эластичным резиновым поясом;
  • намагничивание контролируемого соединения при оптимальных режимах в соответствии с типом намагничивающего устройства, толщиной сварного шва и его магнитными свойствами;
  • расшифровка результатов контроля (установка магнитной пленки в считывающее устройство дефектоскопа и выявление по сигналам на его экране дефектов).

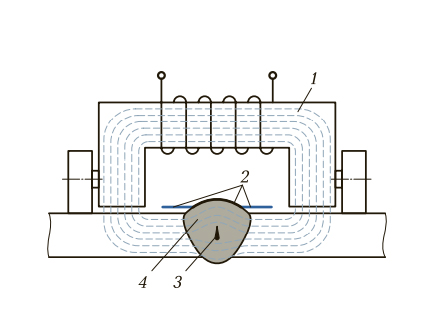

Рис. 3.35. Схема магнитографического контроля: 1 — намагничивающее устройство; 2 — магнитная пленка; 3 — дефект;
4 — сварной шов

Магнитографический метод применяется в основном для контроля стыковых швов, выполненных сваркой плавлением (главным образом, швов магистральных трубопроводов). С помощью этого метода можно контролировать сварные узлы и конструкции толщиной до 25 мм.

Чувствительность метода.

Относительная чувствительность W магнитографического метода контроля определяется как отношение минимального вертикального размера (глубины) ∆S обнаруживаемого дефекта к толщине S основного металла контролируемого соединения и выражается в процентах.

Чувствительность данного метода контроля зависит от размеров, формы, глубины и ориентации дефектов сварных швов, геометрических параметров их поверхности, технических характеристик считывающей головки дефектоскопа и типа магнитной пленки. Магнитографией наиболее уверенно выявляются плоскостные дефекты (трещины, непровары и несплавления), а также протяженные дефекты в виде цепочек шлаковых включений, преимущественно ориентированных перпендикулярно направлению магнитного потока.

Значительно хуже обнаруживаются округлые дефекты (поры и отдельные шлаковые включения).

Практикой установлено, что магнитографическим методом уверенно выявляются внутренние плоскостные дефекты, когда их вертикальный размер составляет 8 … 10 % от толщины сварного шва. Максимальная чувствительность контроля по отношению к указанным видам дефектов достигает 5 %. Округлые внутренние дефекты обнаруживаются, когда их размер по высоте составляет не менее 20 % от толщины металла.

Чувствительность магнитографического метода к поверхностным дефектам примерно такая же или несколько ниже, чем магнитопорошкового метода. При этом чем глубже расположен дефект от поверхности сварного соединения, на которую помещают магнитную пленку, тем хуже он выявляется. Современная аппаратура позволяет обнаруживать дефекты с вертикальными размерами, составляющими 10 … 15 % от толщины металла, при глубине залегания до 25 мм.

На чувствительность магнитографического метода существенно влияют высота и форма сварного шва, а также состояние его поверхности. Для лучшей выявляемости дефектов сварку следует выполнять таким образом, чтобы выпуклость шва не превышала 25 % от толщины основного металла, а переход от наплавленного металла к плоскости был плавным. При этом необходимо, чтобы высота неровностей на поверхности шва составляла не более 30 % от его выпуклости и в то же время не превышала 1 мм. При контроле швов с шероховатой поверхностью следует производить их зачистку. Не допускается контроль данным методом сварных швов со смещением кромок стыкуемых деталей, а наилучшие результаты этот метод обеспечивает при контроле сварных швов, выполненных автоматической сваркой.

Чувствительность метода можно повысить за счет увеличения чувствительности магнитных лент и избирательности аппаратуры считывания результатов контроля с магнитной пленки.

Схемы намагничивания.

При магнитографическом контроле сварные узлы и конструкции намагничивают с помощью специальных электромагнитов, реже применяют циркулярное намагничивание. Для обнаружения внутренних дефектов намагничивание производят постоянным током, а для выявления поверхностных и подповерхностных дефектов — переменным.

Аппаратура и материалы.

Считывание результатов контроля с магнитной пленки осуществляется магнитографическими дефектоскопами. Дефектоскоп имеет электродвигатель, приводящий во вращение барабан с несколькими магнитными головками. Головки перемещаются поперек магнитной пленки. Электрические сигналы с головки поступают в усилитель, а затем подаются на ЭЛТ.

Промышленность выпускает дефектоскопы с двумя видами индикации: импульсной и видеоиндикацией. При импульсной индикации на экране ЭЛТ возникают импульсы, амплитуда которых определяет размеры дефектов в вертикальном направлении, а при видеоиндикации магнитный рельеф полей рассеяния от дефектов переносится на экран ЭЛТ в виде телевизионных изображений магнитограмм отдельных участков шва.

В комплект дефектоскопа входит намагничивающее устройство, состоящее из П-образного магнитомягкого сердечника (магнитопровода) и обмотки. Для обеспечения перемещения намагничивающего устройства вдоль шва его выполняют с удлиненными полюсами, опирающимися на четыре немагнитных ролика. Опорные ролики создают между поверхностью контролируемого сварного соединения и полюсами намагничивающего устройства постоянный воздушный зазор (2 … 3 мм), позволяющий электромагниту свободно перемещаться вдоль шва.

Выпускается несколько типоразмеров передвижных намагничивающих устройств (ПНУ-М1, ПНУ-М2, УНУ), предназначенных для намагничивания сварных стыков труб диаметром 150 … 1 200 мм и плоских сварных соединений толщиной до 16 мм. Для магнитографического контроля сварных швов труб большого диаметра (до 1 420 мм) и плоских конструкций толщиной до 20 мм применяют шаговые намагничивающие устройства (МНУ-1). Намагничивание кольцевых швов труб диаметром 57 … 150 мм производят неподвижным намагничивающим устройством НВУ-1.

Все указанные намагничивающие устройства работают на постоянном токе. В заводских условиях источниками питания служат выпрямители, а в полевых — часто используют переносную автономную станцию СПГ1-1 или СПА-1.

Для записи магнитных полей при магнитографическом контроле применяют магнитную пленку на триацетатной или лавсановой основе, изготовляемую посредством нанесения на нее мельчайших частиц ферромагнитного материала. В настоящее время серийно выпускают пленки МК-1 (на триацетатной основе) и МК-2 (на лавсановой основе) шириной 35 мм. Пленка МК-2 обладает лучшими физико-механическими свойствами, чем пленка МК-1, и может использоваться при температурах окружающего воздуха от -70 до +70 °С, тогда как пленка МК-1 при температурах ниже -30 °С теряет эластичность.
