Глава 3 Контроль качества без разрушения сварных соединений 3.4. Магнитная дефектоскопия 3.4.2. Магнитопорошковый метод

Магнитопорошковый метод контроля заключается в том, что на поверхность намагниченного сварного соединения наносят ферромагнитный порошок в виде суспензии, содержащей также керосин, масло и мыльный раствор («мокрый» метод), или в виде аэрозоля («сухой» метод). Под действием втягивающей силы магнитных полей рассеяния частицы порошка перемещаются по поверхности соединения и скапливаются в виде валиков над дефектами. Форма этих скоплений соответствует очертаниям выявляемых дефектов.

Методика контроля.

Магнитопорошковый метод контроля включает в себя следующие операции (ГОСТ 21105 — 85):

  • подготовка поверхностей к контролю;
  • подготовка суспензии, заключающаяся в интенсивном перемешивании магнитного порошка с транспортирующей жидкостью;
  • намагничивание контролируемого сварного соединения;
  • нанесение порошка на поверхность контролируемого соединения;
  • осмотр поверхности контролируемого соединения и выявление участков, покрытых порошком;
  • размагничивание соединения.

Данный метод характеризуется высокой чувствительностью к тонким и мелким трещинам, простотой выполнения, оперативностью и наглядностью результатов. Его широко используют для контроля продольных сварных швов конструкций, выполненных из магнитных материалов, и в частности для выявления трещин и узких (стянутых) непроваров в стыковых швах трубопроводов, полученных дуговыми способами. Для повышения чувствительности контроля часть сварного шва, выступающего над лицевой поверхностью соединения, перед испытанием целесообразно удалить.

Чувствительность метода.

Чувствительность данного метода зависит от ряда факторов: размера частиц ферромагнитного порошка и способа его нанесения («сухой» или «мокрый»), напряженности приложенного намагничивающего поля, рода тока (переменный или постоянный), формы, размеров и глубины залегания дефектов, их ориентации относительно поверхности сварного соединения и направления намагничивания, состояния и формы поверхности, а также от способа намагничивания.

Ферромагнитный порошок должен иметь частицы размером 5 … 10 мкм. Для выявления глубоких дефектов применяют более крупный магнитный порошок. Для приготовления магнитных суспензий используют магнитный порошок с мелкими частицами.

Кроме того, для достижения максимальной подвижности частицы магнитного порошка должны иметь правильную форму. Дополнительную подвижность частицы приобретают при наличии на них пигментного покрытия с низким коэффициентом трения.

Род тока намагничивания и способ нанесения ферромагнитного порошка, существенно не влияют на обнаружение поверхностных дефектов, но при этом они заметно сказываются на диагностике подповерхностных дефектов. Преимущество использования в этом методе постоянного тока обусловлено тем, что он создает магнитное поле, глубоко проникающее в металл. Однако сварные соединения из металла толщиной 20 мм не следует намагничивать постоянным током, так как их невозможно размагнитить после контроля.

При использовании для намагничивания переменного тока под влиянием скин-эффекта возрастают плотности тока и магнитного потока у поверхности сварного соединения, что способствует лучшему выявлению только поверхностных дефектов.

Преимущество использования «сухого» способа нанесения для обнаружения подповерхностных дефектов объясняется тем, что для перемещения ферромагнитной частицы в вязкой суспензии требуется большая сила воздействия магнитного потока, чем для перемещения той же частицы в воздухе.

С увеличением напряженности приложенного намагничивающего поля (до достижения индукции насыщения) возрастает чувствительность данного метода контроля.

При контроле магнитными методами наиболее уверенно выявляются плоскостные дефекты (трещины, непровары и несплавления), ориентированные под углом 20 … 90° к направлению магнитного потока. Дефекты округлой формы (поры, шлаковые включения и раковины) не могут создать достаточного потока рассеяния и, как правило, при магнитном контроле обнаруживаются плохо. Практикой установлено, что магнитопорошковым методом выявляются поверхностные и подповерхностные (на глубине не более 2 мм) трещины шириной более 1 мкм, глубиной более 50 мкм и длиной не менее 0,5 мм.

Возможно также обнаружение относительно крупных дефектов (непроваров, пор, шлаковых включений и др.) с площадью сечения более 2 мм 2, находящихся на глубине 5 … 6 мм от поверхности шва. С увеличением глубины залегания дефектов уменьшается скорость образования скоплений магнитного порошка, что затрудняет их обнаружение и определение типа.

Чувствительность контроля в значительной мере зависит от качества поверхности, на которую наносится суспензия или порошок. Оптимальная шероховатость поверхности сварных соединений, подвергаемых магнитопорошковому контролю, соответствует параметру Ra 2,5 … 1,25 мкм. На такой поверхности обеспечивается наивысшая чувствительность метода. Увеличение шероховатости поверхности приводит к снижению чувствительности контроля. Так если после обработки поверхность контролируемого соединения приобретает шероховатость Ra 3,2 … 2,5 мкм, то контроль в тех режимах, которые обеспечивают выявление тонких дефектов (толщиной 1 мкм), затрудняется вследствие появления фона от магнитного порошка, что требует уменьшения напряженности намагничивающего поля, а, следовательно, снижает чувствительность контроля.

Шлифованные поверхности (с шероховатостью Ra 0,32 мкм и более) из-за наличия на них бликов трудно осматривать и разбраковывать, особенно при прямом освещении лампами накаливания. Контрольный осмотр шлифованных поверхностей желательно производить в рассеянном свете или после покрытия их очень тонким (толщиной не более 15 мкм) снимающим блеск слоем краски, например, нитроэмалью НЦ-25.

Если на поверхности контролируемого сварного соединения имеются резкие переходы (например, подрезы) или микронеровности, то ферромагнитный порошок скапливается не над дефектами, а на участках, содержащих такие переходы и углубления. Следовательно, в этом случае нельзя однозначно судить о наличии внутренних дефектов.

Способы намагничивания.

Магнитный контроль производится либо в приложенном магнитном поле, либо при остаточной намагниченности. Первый способ применяют для обнаружения подповерхностных дефектов, расположенных на глубине более 10 мкм, а также когда сварное соединение выполнено из магнитомягкого материала (например, из стали) или имеет сложную форму и мощность дефектоскопа не позволяет намагнитить все это соединение вследствие его больших размеров. При этом контроль в приложенном магнитном поле не всегда обладает более высокой чувствительностью, чем контроль при остаточной намагниченности.

Если контроль осуществляют при остаточной намагниченности, то соединение предварительно намагничивают, а после снятия магнитного поля на его поверхность наносят ферромагнитную суспензию или порошок. Поскольку такой контроль возможен только при довольно большой остаточной намагниченности, его используют для проверки соединений из магнитотвердых материалов с коэрцитивной силой Нс 800 А/м. Соединение, выполненное из материала с Нс<800 А/м, проверять при остаточной намагниченности нельзя, так как над дефектом образуется слабое магнитное поле. Этот способ обладает следующими преимуществами: позволяет устанавливать соединение в любое требуемое положение для обеспечения хорошего освещения поверхности и возможности ее осмотра невооруженным глазом, а также для уменьшения вероятности прижога листовых деталей и контакта с головками дефектоскопа, так как для остаточного намагничивания ток пропускают по соединению кратковременно (в течение 0,1 … 0,5 с) с перерывами между включениями 1 … 2 с.

В практике магнитного контроля используют следующие способы намагничивания сварных соединений: комбинированный, циркулярный и полюсный. Комбинированное намагничивание производят только в приложенном магнитном поле, а циркулярное и полюсное — как в приложенном магнитном поле, так и при остаточной намагниченности.

При комбинированном намагничивании одновременно применяют два (или несколько) магнитных полей. Например, намагничивание трубы осуществляют, используя соленоид и пропуская ток через проводник, проходящий внутри этой трубы. Два намагничивающих поля складываются таким образом, чтобы силовые линии результирующего магнитного поля имели форму спирали. Результирующее поле проходит через все части объекта под различными углами, что повышает выявляемость дефектов, ориентированных в разных направлениях.

Циркулярное намагничивание применяют для обнаружения продольных дефектов (трещин, непроваров или вытянутых шлаковых включений). Выполняется такое намагничивание посредством пропускания тока по контролируемой детали или через проводник, помещенный в имеющееся в этой детали отверстие. Циркулярное намагничивание наиболее эффективно при контроле цилиндрических деталей. Силу тока, А, пропускаемого по детали цилиндрической формы для ее намагничивания, рассчитывают по формуле

Iц = πDH,

где D — диаметр детали, см; Н — напряженность магнитного поля, А/см.

При выборе значения Н необходимо учитывать следующее: если точка Р′ начальной намагниченности (рис. 3.34) оказывается правее точки P максимальной относительной магнитной проницаемости, уменьшение площади поперечного сечения металла вследствие наличия дефекта вызовет увеличение магнитной индукции, а также может привести к возрастанию магнитной проницаемости и, как следствие, к уменьшению потока рассеяния. В результате дефект может оказаться не выявленным.

Наилучшие условия для обнаружения дефектов создаются в области спада кривой μ = f(Н) (точка Р′). При больших напряженностях поля Н разница между потоками рассеяния над дефектами и в окружающей среде уменьшается, что затрудняет выявление дефектов. Для возможности обнаружения большинства поверхностных дефектов в сварных соединениях из конструкционных сталей оптимальная напряженность магнитного поля на поверхности соединения в том случае, если контроль осуществляется при остаточной намагниченности, должна составлять 80 … 160 А/см.

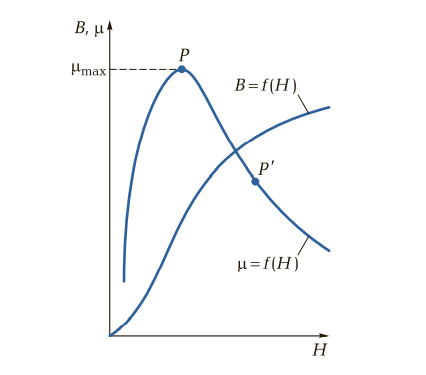

Рис. 3.34. Зависимости магнитной индукции В и относительной магнитной проницаемости μ от напряженности магнитного поля Н для ферромагнитного материала: Р, Р′ — точки, соответствующие начальной намагниченности металла и области наилучшего обнаружения дефектов

Силу тока, А, необходимую для циркулярного намагничивания пластины, определяют по формуле

Iп = 2(b + S)/H,

где b и S — соответственно ширина и толщина пластины.

Полюсное намагничивание подразделяют на продольное, поперечное и нормальное. При продольном намагничивании направление намагничивающего поля совпадает с направлением оси сварного шва. Продольное намагничивание, осуществляемое с помощью электромагнитов, постоянных магнитов или соленоидов, используют для выявления поперечных дефектов, расположенных под углом не менее 20° к продольной оси шва. При поперечном намагничивании направление вектора напряженности магнитного поля перпендикулярно продольной оси шва. Нормальное намагничивание является частным случаем продольного и поперечного намагничиваний.

Чувствительность магнитного метода контроля, осуществляемого при продольной остаточной намагниченности, существенно зависит от скорости снятия намагничивающего поля. При быстром уменьшении напряженности поля дефекты обнаруживаются уверенно, а при медленном ослаблении поля с той же исходной напряженностью дефекты не выявляются или выявляются слабо, т.е. продолжительность снижения силы тока от максимального значения до нуля не должна превышать 5 мкс.

Аппаратура и материалы.

Дефектоскопы, предназначенные для осуществления магнитопорошкового метода контроля, включают в себя источник тока, устройство для подвода тока к детали, блок полюсного намагничивания (соленоиды, электромагниты), устройство для нанесения на контролируемое сварное соединение порошка или суспензии и измеритель тока (или напряженности поля). В дефектоскопах чаще всего используют циркулярный способ намагничивания, пропуская переменный ток по детали (или через стержень), и продольное намагничивание постоянным током. Для магнитопорошкового контроля обычно применяют дефектоскопы трех видов: стационарные универсальные и специализированные— передвижные и переносные.

Стационарные универсальные дефектоскопы широко используются при крупносерийном производстве разнотипных деталей. С их помощью можно контролировать детали (или партии деталей) разной конфигурации с производительностью от десятков до сотен штук в час.

В стационарных универсальных дефектоскопах можно производить намагничивание всеми известными способами (продольным, циркулярным, комбинированным). Успешно применяются несколько моделей стационарных дефектоскопов: УМДЭ-2500, ХМД-10П, МД-5 и другие, отличающиеся друг от друга родом намагничивающего тока и мощностью и предназначенные для контроля деталей разных размеров.

Из специализированных передвижных и переносных дефектоскопов серийно выпускаются модели ПМД-70 и МД-50П. Переносной магнитный дефектоскоп ПМД-70 используется для контроля сварных швов в полевых условиях. В нем реализованы полюсной продольный и циркулярный способы намагничивания. Передвижной дефектоскоп МД-50П предназначен для контроля крупногабаритных массивных конструкций, выполняемого по частям.

В качестве материала для приготовления ферромагнитных порошков в основном используют оксиды железа мелкого помола (с размером частиц 5 … 20 мкм), иногда — чистую железную окалину, получаемую при ковке и прокатке, а также стальные опилки, образующиеся при шлифовании стальных изделий. Для лучшего выявления дефектов конструкций применяют цветные ферромагнитные порошки (красный, серебристый и др.), получаемые окрашиванием темных порошков или отжигом их по специальной технологии.

Для приготовления магнитных суспензий чаще всего используются масляно-керосиновые смеси (с соотношением масла и керосина 1: 1), на 1 л которых приходится 50 … 60 г ферромагнитного порошка. Могут применяться и водные суспензии, например, мыльно-водная, в которой на 1 л воды приходится 5 … 6 г мыла, 1 г жидкого стекла и 25 … 30 г магнитного порошка.
