Однак традиційні методи аналізу зазвичай передбачають руйнування зразка\деталі, що у випадку дорогих чи унікальних деталей може бути неприйнятним. Саме тому лабораторія «Укрінтех» використовує сучасні технології неруйнівного контролю, які дозволяють отримати точні результати без пошкодження зразка\деталі.
Одним із таких методів є рентгенофлуоресцентний аналіз (РФА), який у лабораторіі «Укрінтех» проводиться за допомогою портативного аналізатора SciAps X200. Цей прилад дозволяє швидко та точно визначати хімічний склад матеріалів без необхідності додаткової пробопідготовки.
Що таке рентгенофлуоресцентний аналіз і як він працює?
(РФА) — це неруйнівний аналітичний метод, що використовується для визначення концентрації елементів у різних матеріалах. Принцип дії РФА полягає в опроміненні зразка рентгенівським випромінюванням, яке спричиняє флуоресценцію характеристичних рентгенівських променів від кожного елемента в зразку.
Механізм роботи РФА:
1. Взаємодія зразка з рентгенівським випромінюванням: Рентгенівська трубка генерує первинні рентгенівські фотони високої енергії, які спрямовуються на зразок.
2. Вибивання електронів: Первинні фотони мають достатньо енергії, щоб вибити електрони з внутрішніх орбіталей атомів у зразку, створюючи вакансії.
3. Флуоресценція: Електрони з зовнішніх орбіталей переходять на місце вибитих електронів, вивільняючи енергію у вигляді вторинних (флуоресцентних) рентгенівських фотонів. Кожен елемент випромінює флуоресценцію з унікальною енергією, що дозволяє ідентифікувати його присутність у зразку.
4. Детекція та аналіз: Детектор вимірює енергію та інтенсивність флуоресцентного випромінювання. Отримані дані обробляються для визначення якісного та кількісного складу елементів у зразку.
РФА широко застосовується в різних галузях промисловості для швидкого та точного аналізу матеріалів без їх пошкодження.
Переваги РФА:
- Швидкість проведення аналізу (результати отримуються за лічені секунди)
- Висока точність вимірювань
- Відсутність необхідності руйнувати чи змінювати структуру досліджуваної деталі
- Можливість аналізу в польових умовах
Практичне застосування: дослідження металевого поршня

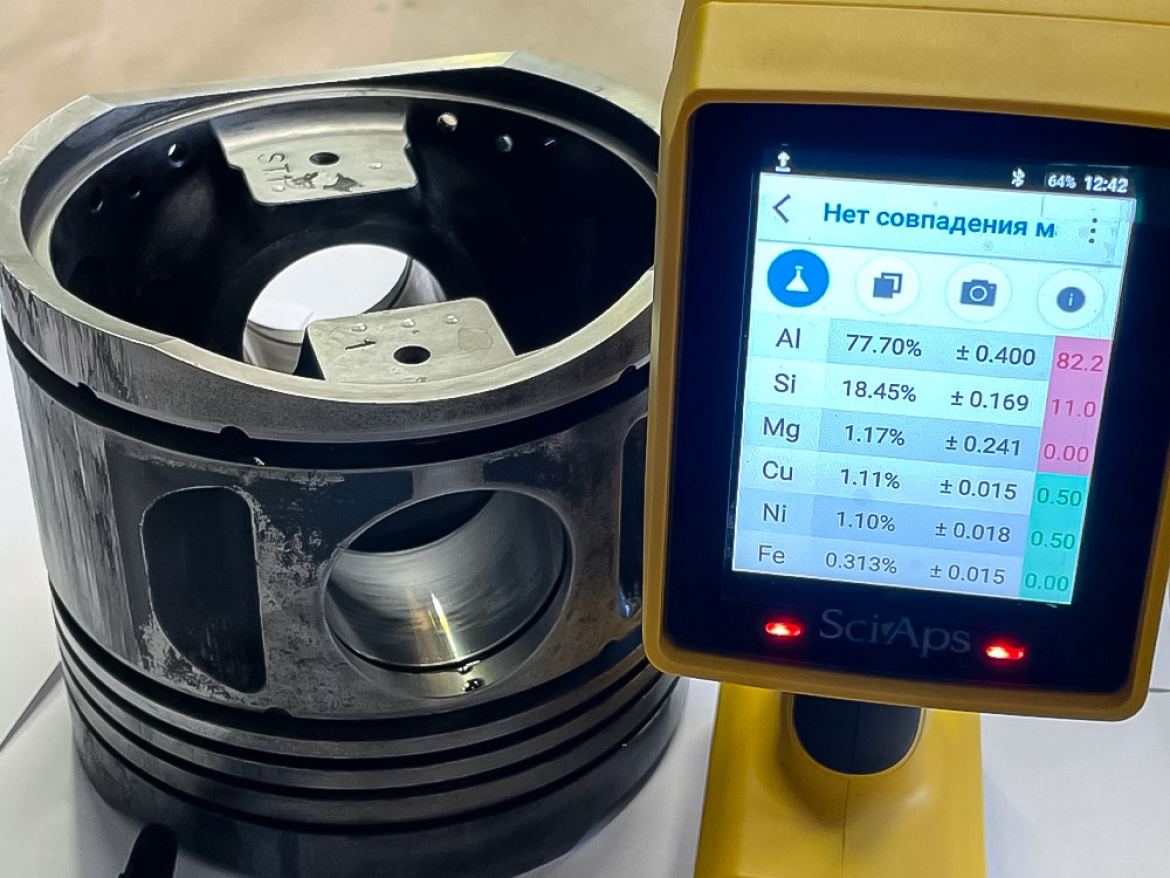

Одним із останніх випробувань, проведених лабораторією «Укринтех», було дослідження «алюмінієвого автомобільного поршня». Завданням було визначити його твердість за методом Брінелля та провести рентгенофлуоресцентный анализ, щоб встановити марку матеріала та відповідність матеріалу нормативним вимогам.
Для цього було використано два методи:
- Визначення твердості за методом Брінелля – дозволяє оцінити міцність матеріалу та його здатність протистояти механічним навантаженням.
- Рентгенофлуоресцентний аналіз – дав змогу швидко визначити склад сплаву та порівняти його з відомими марками які зашиті в базу прилада.
Результати дослідження
- Твердість поршня склала 108,6 HBW, що є прийнятним значенням для деталей такого типу згідно з нормативними документами.
- Рентгенофлуоресцентный аналіз показав, що склад сплаву найбільш близький до EN AW-4032 згідно з ДСТУ EN 573-3:2022. Також матеріал може відповідати сплавам АК21М2.5Н2.5 (ДСТУ 2839-94) або АК18 (ДСТУ 3752-98).
- Сплав EN AW-4032 був автоматично підібраний портативним рентгенофлуоресцентним аналізатором SciAps X200.
Завдяки використанню SciAps X200 вдалося швидко ідентифікувати склад матеріалу без необхідності руйнування або вилучення проби.
Чому це важливо для промисловості?
Контроль якості матеріалів – один із найважливіших етапів у виробництві технічно складних виробів. Високоточні методи аналізу дозволяють уникнути використання неякісних або невідповідних матеріалів, що, у свою чергу, підвищує безпеку та довговічність продукції.
Використання неруйнівних методів, таких як рентгенофлуоресцентний аналіз (РФА), дає підприємствам низку переваг:
- Зниження витрат на дослідження, оскільки немає потреби знищувати або переробляти деталі
- Можливість швидкої перевірки матеріалів безпосередньо на виробництві або під час експлуатації
- Точне визначення відповідності матеріалу стандартам
Лабораторія «Укрінтех» – ваш надійний партнер у контролі якості
Фахівці лабораторії «Укрінтех» пропонують широкий спектр послуг з дослідження матеріалів, використовуючи сучасне обладнання та передові методики і технології. Це дозволяє забезпечити високу точність вимірювань і допомагає підприємствам приймати правильні рішення щодо вибору матеріалів для виробництва.
