Глава 1 Классификация чугунов
Классификация чугунов осуществляется по следующим признакам:
- по состоянию углерода (свободный или связанный): серый, белый чугун, половинчатый (отбеленный);
- по виду включений графита: пластинчатый графит ПГ, вермикулярный ВГ (ковкий чугун), шаровидный ШГ (высокопрочный чугун), компактный КГ;
- по типу структуры металлической основы (матрицы): ферритный, перлитный, бейнитный, мартенситный и трооститный чугуны; имеются также чугуны со смешанной структурой: ферритно-перлитный и перлито-карбидные;
- по химическому составу: нелегированные чугуны (общего назначения) и легированные чугуны (специального назначения).
Классификация структурных составляющих чугуна производится по ГОСТ 3443-87 по форме графита и по матрице. При оценке графита определяются: форма, распределение, количество и размер включений графита; при оценке матрицы – тип структуры, количество перлита (П) и феррита (Ф), дисперсность перлита, строение, распределение, размер ячеек сетки и отдельных включений фосфидной эвтектики (ФЭ), количество и размер включений цементита (Ц) или ледебурита (Л).
Микроструктуры различных видов чугунов приведены на рис. 1.1.

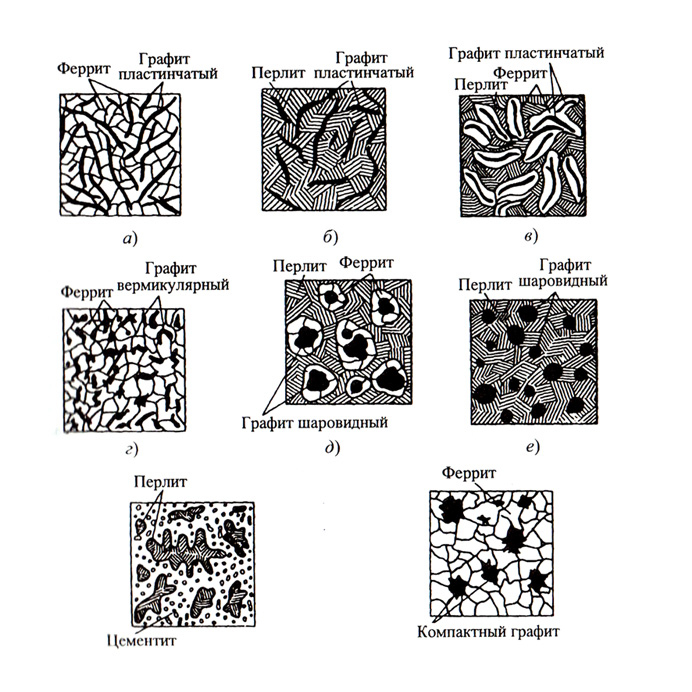

Рис.1.1 – Микроструктуры чугунов:
а, б, в – серый чугун (СЧ) с пластинчатой формой графита;
г – чугун с вермикулярным графитом (ЧВГ);
д, е – высокопрочный чугун (ВЧ) с шаровидным графитом;
ж – белый чугун (БЧ); з – ковкий чугун (КЧ) с компактной формой графита
