Глава 5. Проведение контроля / Глава 5.5. Организация и оформление работ по спектральному анализу

Организация, производящая работы по спектральному анализу, несет ответственность за правильность выполнения анализа и качество технической документации по нему.

Результаты анализов оформляются протоколами по установленной форме, составляемыми в трех экземплярах: один экземпляр хранится в организации, производящей анализ, а два другие выдаются заказчику.

В протоколе подробно, с указанием наименования детали, в соответствии с чертежом перечисляются все прошедшие проверку детали, присадочные материалы, сварные швы и т. д.

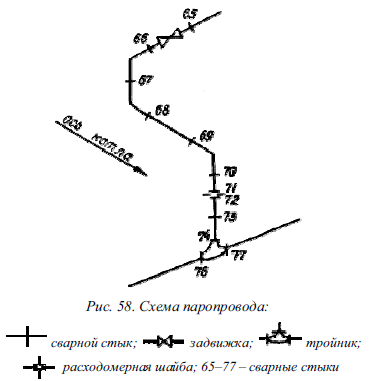

Анализ на смонтированном паропроводе проводится по схеме паропровода в соответствии с нумерацией сварных стыков (рис. 56). Запись результатов анализов ведется согласно номеру сварных стыков, ограничивающих место анализа: например, участок трубы между стыками «69-70» обозначается «труба 69-70», задвижка между стыками «65-66» - «задвижка 65-66» и т. д., а металл сварных швов - непосредственно номером стыка. Протоколы без приложения схем не действительны.

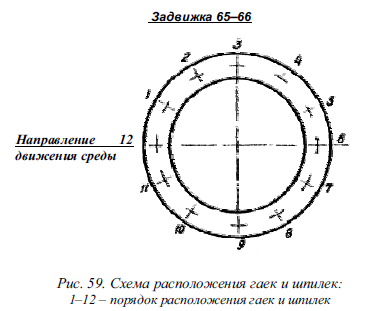

Если при контроле крепежа на установленной по месту постоянной работы арматуры или фланцевых соединений обнаружено несоответствие стали проектной марки, то составляется эскиз (рис. 57) с расстановкой и нумерацией крепежа, который прилагается к протоколу. Запись результатов контроля крепежа ведется в протоколе согласно принятой на эскизе нумерации.

Детали, присадочные материалы и сварные швы, металл которых не соответствует проектным маркам, подлежат изъятию и замене, о чем составляется акт, который может служить основанием для предъявления станцией рекламации заводу.

Если при контроле металла сварных швов выявлен хотя бы один шов, металл которого не соответствует проектному, контролю подлежат все однотипные швы (100 %), выполненные данным сварщиком на проверяемом оборудовании.

Все проверенные детали козлов и трубопроводов, не имеющие заводскую маркировку, анализ которых производится до установки на агрегате, подвергаются маркировке - окраске или клеймению. Детали турбин маркировке не подлежат. Трубы паропроводов, питательных линий, их байпасы и дренажи, трубы поверхностей нагрева, змеевики, панели, коллекторы и т. и. окрашиваются по наружной поверхности в соответствии с цветной маркировкой но МРТУ 2402-65.

При диаметре изделия менее 100 мм краска наносится в виде концентрического пояска шириной 10...30 мм, при диаметре изделия более 100 мм - в виде полоски длиной 100... 150 мм, шириной 10...30 мм. Трубы, проверяемые россыпью, маркируются с обоих концов, если же трубы собраны в змеевики, пакеты, ширмы, панели и блоки, то окрашивается только одна труба. На литые и фасонные части краска наносится в виде записи наименования марки стали, например 20ХМФЛ. Шпильки маркируются по торцевой части головки клеймом, позволяющим по протоколу установить марку стали, фамилию оператора и организацию, производящую спектральный анализ.

Остальные детали толщиной стенки более 6 мм подлежат окраске или клеймению, а толщиной стенки менее 6 мм - только окраске.

Сварные швы, металл которых не соответствует проектному, окрашиваются краской зеленого цвета по всей длине окружности стыка. Окраска и клеймение производятся в присутствии оператора по спектральному анализу его помощником (выделенным заказчиком), непосредственно после проведения анализа.
