Глава 5. Проведение контроля / Глава 5.2. Методика анализа / Глава 5.2.2. Проведение анализа

При проведении анализа могут быть следующие соотношения интенсивности линий определяемого элемента и линий основы:

  • если линия определяемого элемента и линия сравнения равны по интенсивности, то оценка интенсивности обозначается знаком равенства «=», например 1 = 2;
  • если линия определяемого элемента слабее или сильнее по интенсивности линий сравнения, то оценка обозначается знаками «<» или «>», например 1 < 2 или 1 > 2;
  • если линия определяемого элемента значительно слабее по интенсивности или значительно сильнее линий сравнения, то оценка обозначается знаками: «<<» или «>>», например 1<<2 или 1>>2.

Картина спектра, наблюдаемая в окуляре стилоскопа, может не иметь полного сходства с изображением рассматриваемой области спектра на рисунке, несмотря на почти равные увеличения. Всегда имеются некоторые различия из-за дополнительного появления спектральных линий случайных примесей. Поэтому навыки в анализе надо приобретать не по рисункам, а обязательно при наблюдении спектров, видимых в окуляре стилоскопа, на образцах с известным химическим составом.

Оценку интенсивности сравниваемых линий большинства элементов следует начинать спустя 30...40 с, после включения дуги. Исключение составляют никель, титан и вольфрам, анализ которых производится через 60 с после включения дуги. В течение этого времени, называемого временем обжига, выгорают загрязнения и стабилизируются условия испарения вещества электродов. Допустимое время горения дуги на одном участке поверхности изделия не должно превышать 2 мин, после чего дугу надо выключать. При необходимости анализ возобновляется на вновь подготовленном участке поверхности зачищенным электродом.

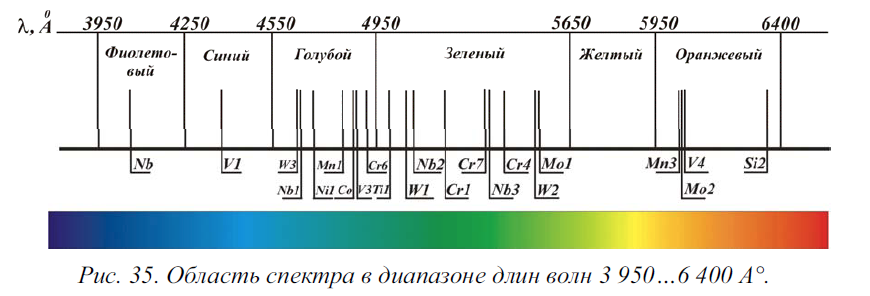

Для лучшей ориентации в спектре на рис. 35 показана область спектра в диапазоне длин волн 3 950...6 400 Å. Там же указаны границы основных цветов спектра. В соответствии с длиной волны схематически изображены линии аналитических групп элементов. Линии этих групп расположены таким же образом, как при наблюдении в стилоскопе, т. е. длины волн возрастают слева направо.

Анализ выполняется в следующем порядке:

  • зачищается электрод и изделие;
  • межэлектродный промежуток устанавливается величиной 1...3 мм и зажигается дуга (искра);
  • руководствуясь приведенными указаниями, оператор отыскивает нужную группу линий и производит оценку содержания искомых элементов, записывая результаты анализа в журнал (блокнот) по заранее подготовленной форме.
