Глава 4. Оптика спектральных аппаратов / Глава 4.1 Призма / Глава 4.1.3. Типы призм
Наиболее распространена трехгранная призма с преломляющим углом, близким к 60°. Обычно такие призмы изготовляют из одного куска, но призмы из кристаллического кварца (призма Корню) делают составными для компенсации двойного лучепреломления и вращения плоскости поляризации света - явлений, которые наблюдаются в кварце и некоторых других кристаллических веществах.
Находят широкое применение призмы с преломляющим углом 30°, у которых одна грань (большой катет) является отражающей. Для разделения падающего и преломленного лучей призму слегка наклоняют в вертикальной плоскости. Если призма изготовлена из кварца, то луч проходит одинаковый путь в двух противоположных направлениях, что обеспечивает полную компенсацию, так же как в призме Корню.
Часто применяют сложные призмы постоянного угла отклонения: две 30°-е призмы, наклеенные на катеты равнобедренной призмы, которая служит только для отражения светового пучка (рис. 25, г). Призма имеет такую же дисперсию, как и одна 60°-я. Луч любой длины волны, проходящий под углом наименьшего отклонения поворачивается точно на 90°.

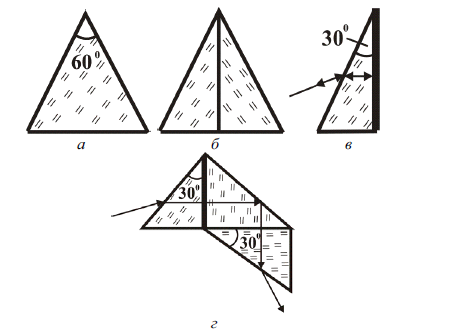

Рис. 25. Типы призм: а - простая; б - Корню; в - с зеркальным катетом: г - постоянного отклонения
Для увеличения дисперсии используют часто сложные системы, состоящие из нескольких призм. Угловая дисперсия такой системы увеличивается пропорционально количеству призм. Одновременно с увеличением угловой дисперсии в сложных системах растут потери света при отражении от граней призм и за счет поглощения в самих призмах. Наряду с ослаблением светового пучка, это приводит к увеличению рассеянного света в спектральных аппаратах. Тем не менее для получения очень большой угловой дисперсии применяют весьма сложные диспергирующие системы.
