Глава 3. Источники света / Глава 3.2 Разрядные источники / Глава 3.2.2. Дуговой разряд

Это основной вид самостоятельного разряда. Имеет температуру от 4 000° до 8 000°С. Разряд широко применяется в технике: дуговая сварка металлов, дуговые сталеплавильные печи и т. д. В спектральном анализе дуговой разряд - один из наиболее важных и распространенных источников света. Возникает при напряжении между электродами в 25...80 В и токе от одного-двух до нескольких десятков ампер. Для него характерно продолжительное горение при неизменных электрических параметрах.

Структура разряда представлена на рис. 12. Наибольшую температуру плазма имеет в центральной части, где достигается большая плотность тока. Интенсивность спектральных линий достигает наибольшей величины в разных частях дуги в зависимости от их потенциалов возбуждения и ионизации. Около катода обычно наблюдается повышенная концентрация ионов, что приводит к усилению спектральных линий, особенно искровых, в этой области разряда. Центральная часть плазмы окружена более холодной областью, температура которой по мере удаления от центра понижается до комнатной.

Рис. 12. Структура дугового разряда

Концы электродов сильно разогреты, особенно высокую температуру имеют места, на которые опирается разряд. Они подвергаются сильной бомбардировке ионами и электронами и имеют вид раскаленных пятен. Температура более горячего анодного пятна, образованного ударами электронов, достигает 4 000°. Вещество электродов энергично испаряется, и пары поступают в плазму. Температура электрода быстро падает при ударении от анодного или катодного пятна. Чем больше теплопроводность электродов и их масса, тем резче падение температуры. Так, при работе с угольными электродами быстро разогреваются и начинают ярко светиться концы электродов. В металлических электродах, особенно медных, сильно нагреваются только места, на которые опирается разряд.

Разряд обычно делают вертикальным. Окружающий воздух течет вдоль оси разряда и не нарушает горения дуги. При горизонтальной установке поток воздуха отклоняет разряд вверх и его форма становится несимметричной относительно оси (рис. 13). Дуга горит менее стабильно.

Рис. 13. Горизонтальное расположение дугового разряда

Дуговой разряд не подчиняется закону Ома. Его сопротивление зависит от тока. Чем больше ток, тем больше число заряженных частиц во всем объеме, занятом плазмой, и сопротивление разрядного промежутка уменьшается. Если источник тока имеет большую мощность и постоянное напряжение на электродах, то при случайном увеличении тока дуги ее сопротивление падает, что приводит к еще большему увеличению то¬ка. Этот процесс может нарастать самопроизвольно, что приведет к сго¬ранию проводов или источника. Поэтому последовательно всегда вклю¬чается сопротивление, ограничивающее ток разряда (рис. 14).

Рис. 14. Способ стабилизации тока дугового разряда

Обычно горение дуги протекает очень нестабильно. Разряд часто перемещается по поверхности электродов, его сопротивление и ток дуги все время изменяются. Включение сопротивления несколько стабилизирует горение.

Сопротивление дугового разряда сильно зависит от ионизационного потенциала веществ, в парах которых он протекает. Чем ниже ионизационный потенциал, тем больше заряженных частиц в плазме и меньше ее электрическое сопротивление. Снижение сопротивления приводит к падению напряжения на электродах при том же разрядном токе. Мощность разряда и температура плазмы сильно уменьшаются.

Непрерывное горение дуги, большая мощность и энергичное испарение электродов обеспечивает высокую яркость дугового разряда. Относительно низкая температура плазмы приводит к появлению в спектре дуги линий, главным образом, с невысокими потенциалами возбуждения. Наиболее интенсивные линии, возбуждаемые в дуговом разряде, расположенные в видимой, а также в ближней и средней ультрафиолетовой областях спектра.

Благодаря высокой яркости дуги и энергетическому испарению вещества, она обеспечивает высокую чувствительность при анализе всех элементов, кроме трудновозбудимых. Следует отметить, что для щелочных и щелочно-земельных металлов даже дуга оказывается часто слишком горячим источником света. При их определении для повышения чувствительности необходимо снижать температуру дугового разряда примерно до 4000°С.

При возрастании тока мощность и яркость дуги, хотя и медленно, увеличиваются, что обычно приводит к повышению чувствительности анализа. Температура плазмы при этом заметно меняется только при работе с металлическими электродами. При использовании графитовых и угольных электродов она остается практически неизменной.

Сопротивление дуги и напряжение на электродах зависит от расстояния между ними. Поэтому для получения постоянной температуры плазмы при анализе необходимо всегда устанавливать строго одинаковое расстояние между электродами.

Дуговой разряд можно питать как постоянным, так и переменным током. В последнем случае горение дуги прерывается дважды в течение каждого периода тока, когда напряжение на электродах оказывается недостаточным для поддержания самостоятельного разряда.

Разогрев электродов и их испарение в дуге переменного тока происходит менее интенсивно, что приводит к небольшому повышению температуры плазмы, так как в ней меньше паров веществ, ионизирующихся легче, чем воздух. Стабильность такой дуги значительно выше, чем при питании постоянным током.

Повысить температуру дуги можно значительным увеличением напряжения на электродах. Ток разряда при этом будет очень большой, т. к. сопротивление разряда очень мало. Такой разряд (называемый высоковольтной или горячей дугой) применяют редко, т. к. для его непрерывного горения необходим очень мощный источник питания.

Искровой разряд

Увеличить температуру плазмы без повышения средней мощности источника можно, если от непрерывного горения перейти к отдельным кратковременным разрядам при большом напряжении и токе. Такой разряд называют искрой. Время его горения очень мало и средняя мощность невелика.

Рис. 15. Структура искрового разряда

Сначала при каждом пробое воздушного промежутка образуется очень узкий канал плазмы, в который почти не попадает вещество электродов. Температура канала - десятки тысяч градусов. Свечение канала состоит из линий кислорода и азота и интенсивного сплошного фона. В следующий момент небольшой участок поверхности электродов, на который опирается разряд, быстро нагревается до очень высокой температуры. Это тепло не успевает распространиться на соседние участки. В месте разогрева происходит взрывоподобный выброс вещества, который имеет вид факела. Яркость факела значительно больше, чем яркость канала. Его температура около 10 000°С. Излучение факела состоит главным образом, из спектральных линий вещества электродов (рис. 15). К моменту следующего разряда горячие участки на поверхности электродов остывают, и пробой промежутка происходит в новом месте. Для создания искры используют предварительное накопление заряда на конденсаторе. Такой источник называется конденсированной искрой. Количество электричества, запасенное в конденсаторе, определяется его емкостью и напряжением на обкладках:

Для накопления такого количества электричества необходимо заряжать конденсатор в течение некоторого времени t,

где i - средний ток% в амперах; t - время заряда, в секундах.

Весь накопленный заряд используется при разряде конденсатора через воздушный промежуток между электродами. Мгновенный ток искры достигает больших значений, так как продолжительность заряда мала.

Продолжительность разряда зависит от сопротивления цепи, через которую он проходит. При подключении конденсатора непосредственно к электродам (рис. 16, а) ток разряда ограничен только сопротивлением искрового промежутка. Все напряжение конденсатора оказывается приложенным к электродам. Ток разряда в этом случае достигает очень больших значений, а время разряда мало. Такой разряд называют очень жесткой искрой.

Рис. 16. Схемы цепей разряда конденсатора

При включении сопротивления, ограничивающего ток разряда, часть напряжения теряется на этом сопротивлении, поэтому напряжение на электродах падает и продолжительность разряда возрастает (рис. 16, б). На омическом сопротивлении теряется часть энергии, запасенной на конденсаторе. Поэтому обычно для ограничения разрядного тока ставят катушку индуктивности (рис. 16, в), которая вместе с конденсатором образует колебательный контур. После пробоя промежутка в контуре возникают высокочастотные колебания, период и частоту которых можно определить по формулам:

где Т - период колебаний, с;

v - частота, Гц;

L - индуктивность катушки, Гн;

С - емкость конденсатора, Ф.

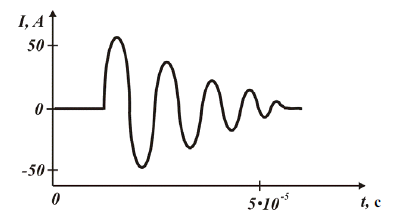

Рис. 17. Запухающие высокочастотные колебания при искровом разряде

Колебания в контуре быстро затухают (рис. 17), энергия запасенная на конденсаторе, расходуется на нагревание плазмы. Колебания прекращаются, когда напряжение на электродах становится недостаточным для поддержания самостоятельного разряда.

Все колебания за один пробой составляют цуг. Длительность цуга определяют, зная период одного колебания и число колебаний в цуге, и обычно он составляет около 10-4с. По мере расхода запасенной энергии и увеличения количества вещества, поступившего в разряд, его температура падает. Средняя температура искры зависит от соотношения энергии, выделившейся в начале и в конце цуга. При небольшой индуктивности катушки основная энергия выделяется в начале разряда при высоком напряжении на электроде и большой плотности тока. Общая продолжительность разряда в этом случае мала, а его температура вели ка. Даже при низком напряжении (≈ 200 В) на конденсаторе при малой индуктивности удается получить достаточно жесткий разряд. Такой источник называют низковольтной искрой.

При включении катушки с большой индуктивностью начальный ток разряда сильно ограничен даже при высоком напряжении на конденсаторе, и основная часть его энергии выделяется при низковольтных колебаниях, когда плазма имеет невысокую температуру. Изменяя индуктивность (число витков) катушки, можно в очень широких пределах регулировать температуру конденсированной искры. Емкость конденсатора почти не оказывает влияния на температуру искры, так как при ее увеличении одновременно возрастает запасенная энергия и продолжительность разряда. Зато количество поступающего в разряд вещества и яркость искры быстро растут с увеличением емкости. При обычно применяемых конденсаторах небольшой емкости искра значительно уступает по яркости дуге, что приводит к увеличению продолжительности анализа. Сильное увеличение емкости при уменьшении (или отсутствии) индуктивности переводит искру в мощный импульсный разряд, который имеет очень большую яркость. Наоборот, уменьшение емкости приводит к резкому ослаблению яркости разряда. При переходе к неконденсированному разряду (емкость близка к нулю) яркость искры уменьшается, что делает невозможным применение такого разряда в качестве источника света для спектрального анализа.

Искра применяется для анализа трудновозбудимых элементов. Благодаря большой стабильности искрового разряда его также широко используют для количественного определения всех элементов.
