Глава 2.5. Строение слитка
Кристаллы, образующиеся в процессе затвердевания металла, могут иметь различную форму в зависимости от скорости охлаждения и количества примесей. В направлении отвода теплоты кристалл растет быстрее, чем в других направлениях, в результате образуется древовидный кристалл — дендрит (рис. 2.15). Схематическое изображение дендрита впервые было сделано Д.К. Черновым.
Дендритное строение кристаллов является типичным для литого металла. Кристаллизация жидкого металла начинается у стенок изложницы. При этом весьма интенсивное охлаждение приводит к образованию огромного числа центров кристаллизации. Из-за большой скорости охлаждения образовавшиеся кристаллы не успевают вырасти, поэтому первая зона слитка имеет мелкозернистое строение (рис. 2.16). После образования первой зоны условия кристаллизации изменяются. Снижение температур охлаждаемого металла и повышение температуры стенок изложницы приводят к уменьшению скорости охлаждения. Для этой стадии кристаллизации характерен направленный отвод теплоты перпендикулярно стенкам изложницы. Кристаллы, образующиеся в этот момент, растут перпендикулярно стенкам изложницы внутрь жидкого металла. Это приводит к образованию второй зоны слитка — зоны столбчатых кристаллов.

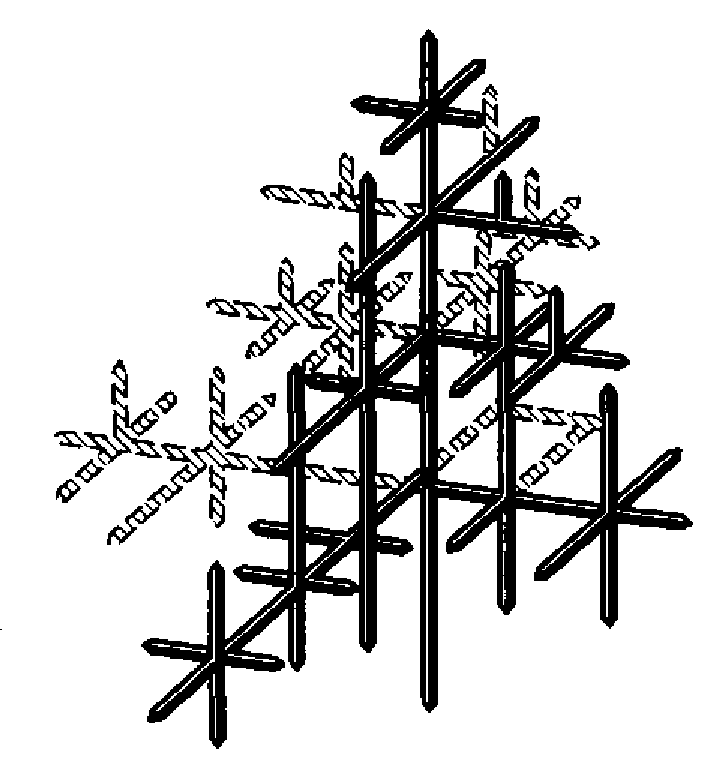

Рис. 2.15. Схема дендрита
В процессе дальнейшей кристаллизации направленность отвода теплоты теряется, скорость охлаждения значительно уменьшается, поэтому в центральной части слитка образуются крупные равноосные кристаллы.
По мере кристаллизации металла примеси оттесняются в жидкую часть. Это предопределяет неравномерное распределение элементов как в микро- объеме, так и в различных зонах слитка. Неравномерное распределение химических элементов в объеме металла называется ликвацией.
Жидкий металл имеет больший удельный объем, чем твердый, поэтому в верхней части слитка, которая застывает в последнюю очередь, образуется полость — усадочная раковина, обычно окруженная наиболее загрязненной частью металла. Верхнюю часть слитка отрезают и переплавляют, а остальной металл подвергают обработке давлением.
Рис. 2.16. Схема строения слитка:
1 — зона мелких кристаллов; 2 — зона столбчатых кристаллов; 2 (0,1,1 крупных равноосных кристаллов
