Глава 2.2. Атомно-кристаллическое строение металлов

Общие сведения. Каждый металл (вещество) может находиться в четырех агрегатных состояниях: газообразном, жидком, твердом и в виде плазмы.

В газообразном состоянии расстояние между атомами (частицами) велико, силы взаимодействия малы и атомы хаотично перемещаются в пространстве, отталкиваясь друг от друга. Атомы га-зообразного вещества обладают большой кинетической энергией.

В жидком металле атомы сохраняют лишь ближний порядок, т.е. в небольшом объеме упорядоченно и закономерно расположено небольшое количество атомов. Ближний порядок неустойчив, он может возникать и исчезать под действием тепловых колебаний.

В металлах, находящихся в твердом состоянии, порядок расположения атомов строго определен и закономерен, силы взаимодействия уравновешены, тело сохраняет свою форму. Металлы имеют кристаллическое строение с правильным закономерным расположением атомов в пространстве.

Закономерное расположение атомов (точнее, положительно заряженных ионов) приведено на рис. 2.1. Воображаемые линии, проведенные через центры атомов, расположенных в одной плоскости, образуют решетку, в узлах которой располагаются атомы. Такая конфигурация называется кристаллографической плоскостью.

Многократное повторение кристаллографических плоскостей в пространстве позволяет получить пространственную кристаллическую решетку (рис. 2.2). Пространственная кристаллическая решетка сложна в изображении, поэтому представление об атомном строении кристаллов дается в виде элементарных кристаллических ячеек. Под элементарной кристаллической ячейкой понимают минимальный объем, дающий представление об атомной структуре металла в целом, его повторение в пространстве образует кристаллическую решетку.

Элементарные кристаллические ячейки характеризуются следующими основными параметрами: периодом решетки, координационным числом, атомным радиусом, базисом (атомной плотностью). Периодом решетки называется расстояние между центрами двух соседних частиц (атомов, ионов) в элементарной ячейке решетки (рис. 2.3). Периоды решетки измеряют в нанометрах (нм) или пикометрах (пм).

Координационное число К показывает количество атомов, находящихся на самом близком расстоянии от любого выбранного атома в решетке.

Под атомным радиусом понимают половину межатомного расстояния между центрами ближайших атомов в кристаллической решетке элемента при равновесных условиях. Базисом решетки называется количество атомов, приходящихся на одну элементарную ячейку решетки.

Простейшим типом кристаллического строения является кубическая решетка, в которой атомы расположены в углах куба (см. рис. 2.3). На ее примере покажем основные параметры решетки:

  • период решетки равен а;
  • координационное число К = 6;
  • базис решетки равен 1 ((1/8)-8=1, каждый из атомов, расположенных в углах куба, принадлежит одной из восьми элементарных ячеек, т.е. на одну ячейку приходится 1/8 атома).

Рис. 2.1. Кристаллографическая атомная плоскость

Рис. 2.2. Пространственная кристаллическая решетка

Рис. 2.3. Простая кубическая кристаллическая решетка

В простой кубической решетке атомы уложены (упакованы) недостаточно плотно. Стремление атомов занять места, наиболее близкие друг к другу, приводит к образованию новых типов решеток. Для большинства металлов характерны следующие типы кристаллических решеток: объемно-центрированная кубическая (ОЦК); гранецентрированная кубическая (ГЦК); гексагональная плотно-упакованная (ГПУ). Основные типы кристаллических решеток представлены на рис. 2.4.

В объемно-центрированной кубической решетке (рис. 2.4, а) атомы расположены в углах и центре куба. Период решетки равен а, координационное число К~ 8, базис решетки равен 2 ((1/8) - 8 + + 1 = 2; 8 атомов расположены в углах куба, 1 атом в центре куба принадлежит только одной ячейке). Данный тип решетки имеют металлы К, Na, Li, Та, W, Mo, Fea, Сг, Nb и др.

В гранецентрированной кубической решетке (рис. 2.4, б) атомы расположены в углах куба и центрах его граней. Эта решетка характеризуется периодом а, координационном числом К- 12, базисом, равным 4: (1/8)-8 + 1/2-6 = 4; 8 атомов в углах куба и 6 атомов в центрах граней, каждый из которых принадлежит двум элементарным ячейкам. Кубическую гранецентрированную решетку имеют следующие металлы: Са, Pb, Ni, Ag, Au, Pt, Fe и др. В гексагональной плотноупакованной решетке (рис. 2.4, в) атомы расположены в вершинах и центрах шестигранных оснований призмы, кроме того, три атома находятся в средней плоскости призмы. Периоды решетки — а и с, причем с/а > I (например, c/a = 1,633 для Ru, Cd и с/а > 1,633 для Mg, Zn), координационное число К= 12, базис решетки равен 6.

Полиморфные превращения в металлах. Для ряда металлов характерно явление полиморфизма. Этим термином называют способность вещества формировать различные типы кристаллических решеток. Так, при разных температурах железо может иметь ОЦК или ГЦК решетку, кобальт — ГЦК или ГПУ решетку. Полиморфизм характерен и для других металлов.

Различные кристаллические формы одного и того же вещества называются полиморфными или аллотропными модификациями. Низкотемпературную модификацию называют α, а высокотемпературные модификации — β, γ, δ и т.д. Превращение одной модификации в другую с изменением кристаллической решетки называется полиморфным превращением. Полиморфное превращение происходит в результате нагрева или охлаждения; в чистых металлах при постоянной температуре, а в сплавах — в интервале температур.

Анизотропия кристаллов и изотропия кристаллических тел. В кристаллических решетках атомная плотность по различным плоскостям неодинакова — на единицу площади разных атомных плоскостей приходится неодинаковое количество атомов. Сравним, например, для ОЦК решетки количество атомов в плоскости, совпадающей с гранью, и диагональной. Вследствие этого свойства в различных плоскостях и направлениях кристаллической решетки будут неодинаковыми. Различие свойств по разным кристаллографическим направлениям называется анизотропией кристалла.

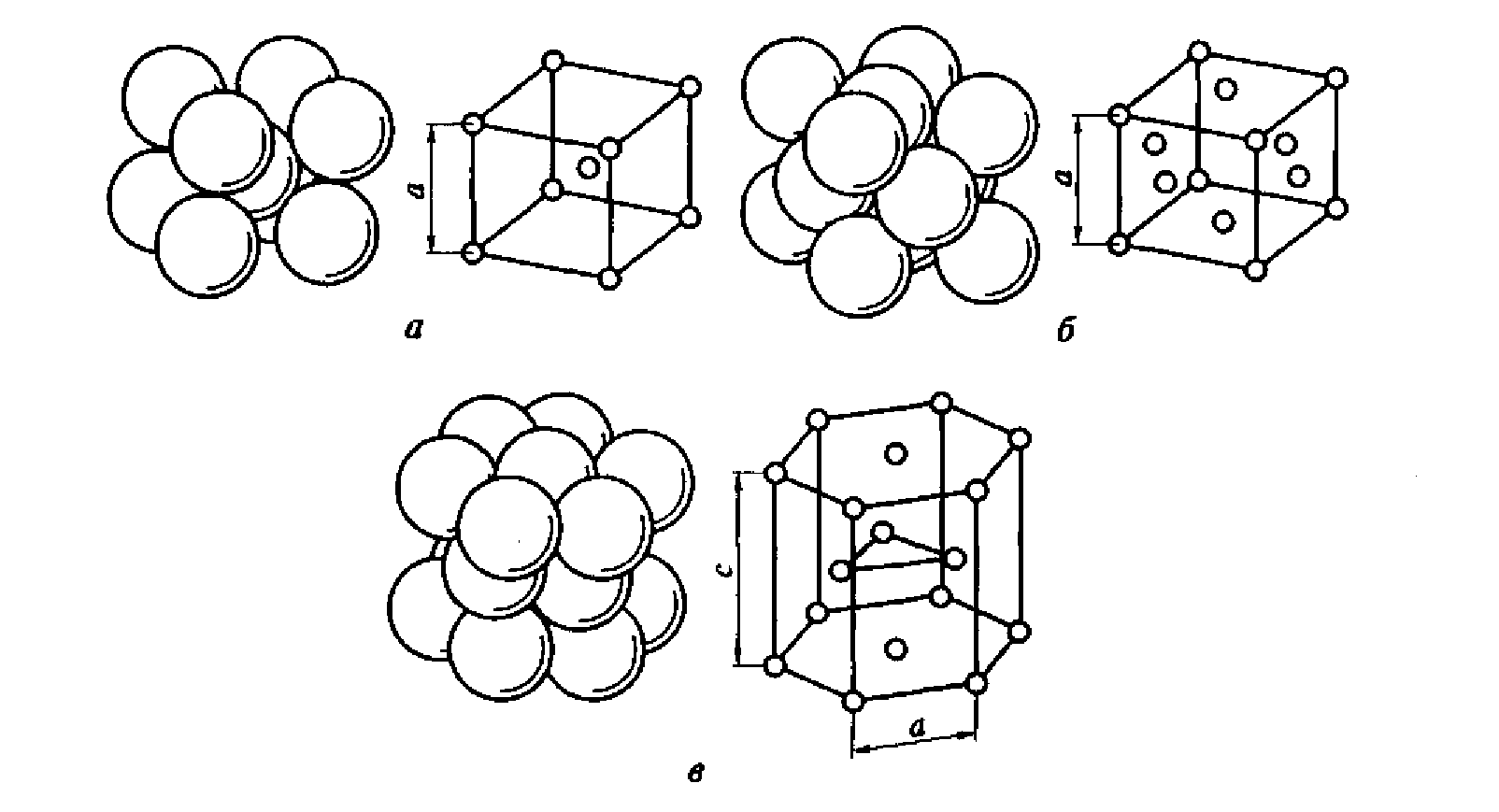

Рис. 2.4. Типы кристаллических решеток и схемы упаковки в них атомов:

а — объемно-центрированная кубическая; б — гранецентрированная кубическая; в — гексагональная плотноупакованная
