Глава 9.2. Материалы для изготовления режущего инструмента / 9.2.6. Обрабатываемость резанием конструкционных материалов. Выбор инструментальных материалов / 9.2.6.2. Обрабатываемость конструкционных материалов лезвийным инструментом
Обрабатываемость сталей по критериям v6D и К v (см. подразд. 3.5) во многом определяется их твердостью и прочностью. Чем выше эти свойства, тем ниже производительность обработки. Однако при очень низкой твердости обрабатываемость также понижается, потому что сталь имеет высокую пластичность. При обработке она налипает на режущий инструмент, образуется нарост, что приводит к потере стойкости инструмента и снижению качества обработанной поверхности.

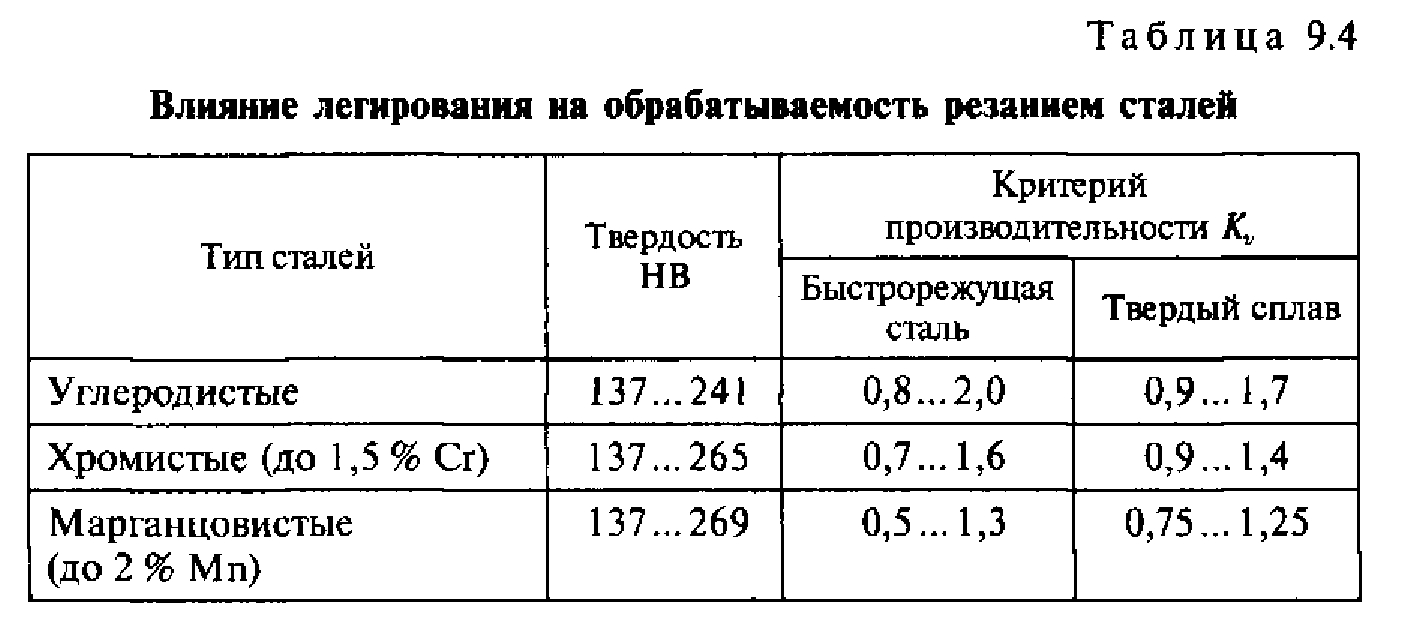

Обрабатываемость резанием зависит от состава стали. Увеличение содержания углерода приводит к снижению обрабатываемости аналогично влиянию легирования, так как легирующие элементы повышают твердость феррита. Это повышение наиболее заметно при легировании марганцем, кремнием, никелем, слабее при легировании молибденом, вольфрамом, хромом (табл. 9.4).
Шероховатость обработанной поверхности зависит главным образом от твердости — более высокая твердость обеспечивает меньшую шероховатость, т.е. лучшее качество поверхности.
