Глава 9.2. Материалы для изготовления режущего инструмента / Глава 9.2.2. Твердые сплавы и режущая керамика / 9.2.2.7. Режущая керамика
Слово «керамика» произошло от наименования района Афин — Керамии (от греч. keramos — обожженный материал), где гончары производили свою продукцию. Традиционная керамика — это фарфор, фаянс, черепица, кирпич.
В настоящее время керамика широко используется как конструкционный материал с особыми механическими, химическими, теплофизическими свойствами. Наиболее широко ее применяют в промышленности в качестве инструментального материала.
По составу режущую керамику подразделяют на:
- оксидную — 99 % Аl2О3 с добавками оксидов магния и циркония (белая);
- оксидно-карбидную — 60...80% А120, с добавками оксидов и карбидов тугоплавких металлов (черная);
- оксидно-нитридную — Аl2О3 и TiN (кортинит);
- на основе нитрида кремния — Si3N4 (Силинит-Р).
В отличие от твердых сплавов керамика не содержит металла- связки, в ее состав входят только твердые компоненты: оксиды, карбиды, нитриды. Поэтому керамические материалы имеют весьма высокие теплостойкость (1 200... 1 400 °С) и твердость (до 96 HRA), что позволяет выполнять резание со скоростями 400...600 м/мин. Отсутствие пластичной фазы в структуре керамики определяет высокую хрупкость и низкую прочность режущей керамики.
Оксидная керамика. Механические свойства керамических материалов, состоящих только из оксида алюминия А1203, низкие. Предел прочности σиэг составляет 200...350 МПа.
Прочность керамики повышается:
- за счет уменьшения пористости, это достигается применением ГП;
- уменьшения величины зерна, для чего снижают температуру спекания при введении в состав керамики добавок MgO;
- легирования диоксидом циркония ZrО2 (5... 15% мае.), это приводит к появлению в структуре зон, испытывающих напряжения сжатия;
- армирования монокристаллическими волокнами (усами) карбида кремния SiC, сдерживающими распространение трещины. При содержании 30 % SiC достигается повышение прочности на 25...30%, кроме того, повышается теплопроводность керамики.
Оксидно-карбидная и оксидно-нитридная керамики. Эти материалы обладают большей прочностью за счет мелкозернистого строения — величина зерна в них снижается примерно в 2 раза по сравнению с керамикой на основе Аl2О3. В их состав, помимо оксида алюминия, входят карбиды или нитриды тугоплавких элементов. Механические свойства оксидно-карбидной и оксидно-нитридной керамик могут быть дополнительно повышены так же, как и для белой, за счет измельчения зерна путем ГП и легирования диоксидом циркония (ZrО2).
Основа нитридной керамики — нитрид кремния Si3N4. Получение плотного материала из чистого нитрида кремния достигается только в присутствии активирующих добавок: оксидов магния MgO, иттрия Y2О3, циркония ZrО2, а также комплексной добавки активатора — Y2О3 + Аl2О3.
При использовании в качестве добавки совместно оксида и : нитрида алюминия (Аl2О3 + A1N), когда соотношение количества атомов металл и неметалла равно 3/4, образуется твердый раствор алюминия и кислорода в нитриде кремния — сиалон (SiAlON). Сиалон обладает большей устойчивостью против термического разложения по сравнению с нитридом кремния.
Введение частиц нитрида гитана, т.е. второй фазы, в сиалоновую матрицу приводит к повышению и твердости, и прочностных характеристик.

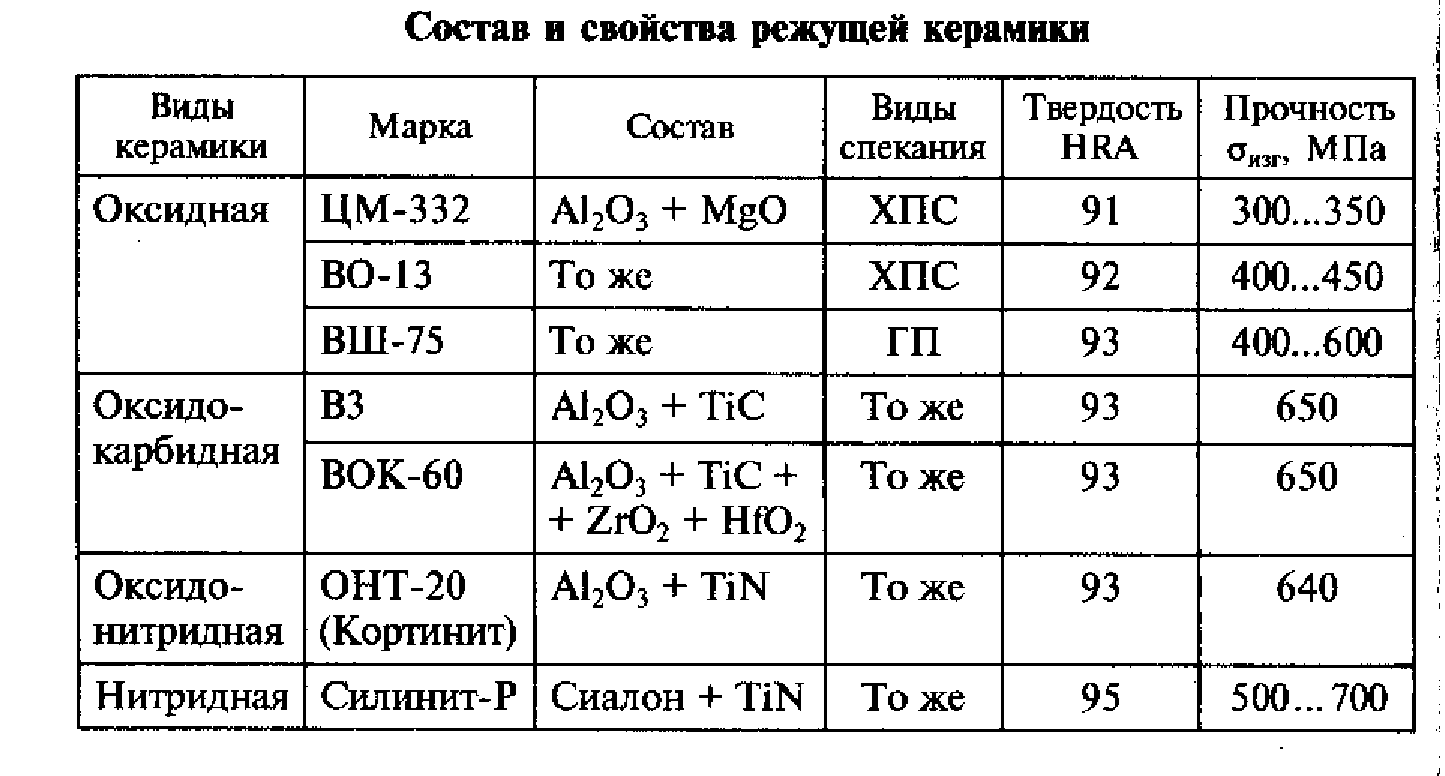

Марки, состав и свойства керамик различных групп приведены в табл. 9.1.
