Глава 1. Коррозионностойкие стали и сплавы / Глава 1.3. Хромистые нержавеющие стали
У сталей этой группы при изменении содержания хрома изменяется температура критических точек А3 и А4, и при достижении 13 % Сr область γ-фазы замыкается (рисунок 1). При более низком содержании Сr ферритообразующие элементы способствуют замыканию γ - области, а аустенитообразующие – расширяют ее.

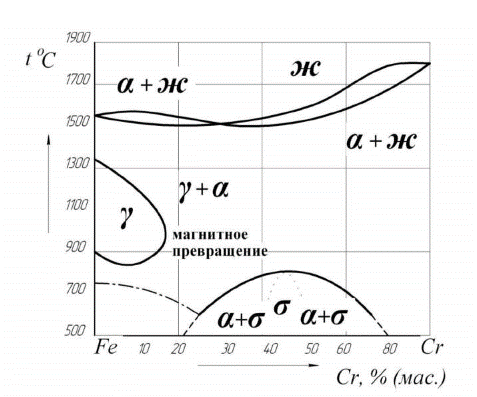

Рисунок 1 - Диаграмма состояния сплавов системы Fe – Сr – С
Углерод в хромистых нержавеющих сталях расширяет у - область и образует карбиды хрома при проведении отпуска после закалки (или при медленном охлаждении из аустенитной области). Следствием этого является снижение концентрации хрома в твердом растворе.
Содержание хрома существенно влияет на физико-химические свойства сталей данной группы (рисунок 2).

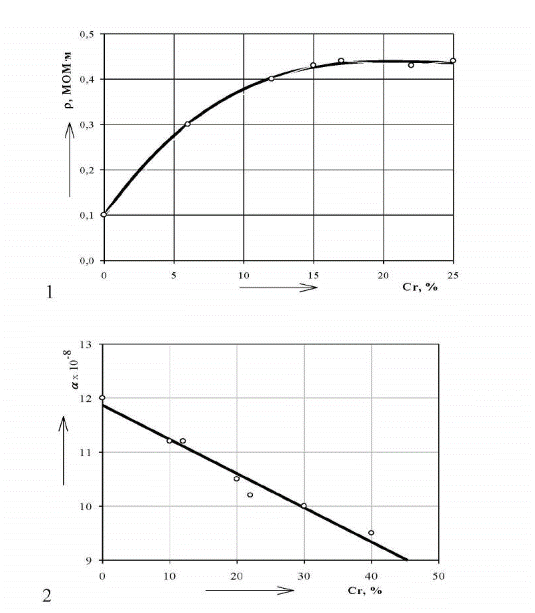

Изменение физических свойств сплавов системы Fe - Сr - С в зависимости от содержания Сr:
1- удельное электросопротивление (р) при 0,02-0,05 % С;
2- коэффициент линейного расширения (а) при менее 0,1 % С в интервале 0... 200 °С.
При определенном содержании в хромистых нержавеющих сталях углерода, хрома и ферритообразующих элементов в них либо происходит полное или частичное α ↔ γ превращение, либо оно вообще не происходит. В зависимости от этого стали относятся к мартенситному, мартенсито-ферритному или ферритному классам.
Содержание углерода существенно влияет на коррозионную стойкость и механические свойства хромистых нержавеющих сталей.
