Глава 3 Контроль качества без разрушения сварных соединений 3.6. Капиллярная дефектоскопия 3.6.1. Физические основы капиллярной дефектоскопии

Капиллярные методы контроля предназначены для обнаружения нарушений сплошности в поверхностных слоях сварных соединений. В большинстве случаев согласно техническим требованиям выявлению подлежат настолько малые дефекты сварных соединений, которые заметить при визуальном осмотре почти невозможно. Применение оптических приборов, например, лупы или микроскопа, не позволяет обнаруживать поверхностные дефекты вследствие недостаточной контрастности их изображений на фоне металла и малого поля зрения, обеспечиваемого при большом увеличении.

Методы капиллярной дефектоскопии позволяют выявлять разного рода трещины, свищи, микропоры и другие дефекты, выходящие на поверхность, за счет повышения контрастности индикаторного рисунка, образующегося на дефектах на фоне поверхности контролируемого объекта.

Изменить соотношение оптической плотности изображения дефекта и фона можно двумя способами. Первый способ повышения контрастности изображения заключается в полировании поверхности контролируемого сварного соединения с последующим травлением ее в растворах кислот. При такой обработке дефект забивается продуктами коррозии, чернеет и становится заметным на светлом фоне полированного материала. Этот способ имеет целый ряд ограничений. В частности, в производственных условиях нерентабельно полировать поверхность сварного соединения и особенно шва. К тому же данный способ неприменим при контроле прецизионных полированных деталей и неметаллических материалов. Травление приемлемо только при контроле локальных участков поверхности металла, если имеется подозрение на наличие дефектов.

Второй способ повышения контрастности изображения основан на изменении светоотдачи дефектов заполнением их со стороны поверхности специальными свето- и цветоконтрастными индикаторными проникающими жидкостями — пенетрантами. Если в состав пенетранта входят люминофоры — вещества, испускающие свет под действием ультрафиолетового излучения, то такие жидкости называются люминесцентными, а метод контроля — люминесцентной дефектоскопией (ЛД). Если же основой пенетранта являются красители, видимые при дневном свете, то метод контроля называется цветной дефектоскопией (ЦД). Красители при ЦД используют ярко-красного цвета.

Контроль, осуществляемый методами капиллярной дефектоскопии, заключается в следующем. Поверхность контролируемой детали очищают от пыли, лакокрасочных покрытий, органических и других загрязнений, обезжиривают и сушат. На подготовленную поверхность наносят слой пенетранта и выдерживают некоторое время, чтобы жидкость проникла в открытую полость дефекта (рис. 3.40, а). Затем жидкость удаляют с поверхности (рис. 3.40, б), но при этом часть ее остается в полости дефекта.

Для повышения выявляемости дефектов на поверхность детали наносится специальный проявитель (рис. 3.40, в) в виде быстросохнущей суспензии (например, из каолина или коллодия) либо лаковое покрытие. Проявляющий материал (обычно белого цвета) вытягивает пенетрант из полости дефекта, что приводит к образованию на проявителе индикаторного следа, полностью повторяющего конфигурацию дефекта в плане, но имеющего большие размеры. Такие следы легко различимы даже без использования оптических средств. Степень увеличения размеров индикаторного следа зависит от глубины расположения дефекта, т.е. от объема пенетранта, заполнившего дефект, и промежутка времени, прошедшего с момента нанесения проявляющегося слоя.

Физической основой методов капиллярной дефектоскопии служит явление капиллярной активности — способность жидкости втягиваться в мельчайшие сквозные отверстия и открытые с одной стороны каналы.

При попадании жидкости в капиллярный канал ее поверхность искривляется, образуя так называемый мениск. Силы поверхностного натяжения стремятся уменьшить свободную границу мениска, и в капилляре начинает действовать дополнительная сила, приводящая к всасыванию смачивающей жидкости. Глубина, на которую жидкость проникает в капилляр, прямо пропорциональна коэффициенту ее поверхностного натяжения и обратно пропорциональна радиусу капилляра. Иными словами, чем меньше радиус капилляра (дефекта) и лучше смачиваемость материала, тем быстрее и на большую глубину жидкость проникает в капилляр.

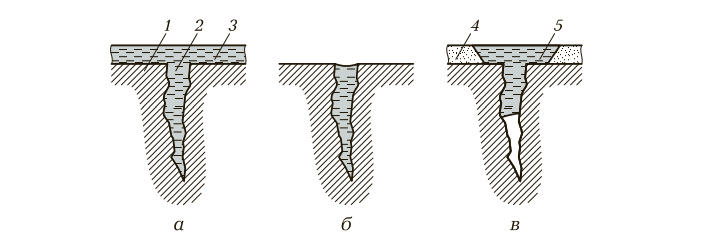

Рис. 3.40. Стадии контроля поверхности детали капиллярным методом с применением проявителя:
а — полость трещины заполняется проникающей жидкостью — пенетрантом; б — жидкость удаляется с поверхности детали;
в — наносится проявитель, трещина выявляется;1 — деталь; 2 — полость трещины; 3 — проникающая жидкость;
4 — проявитель; 5 — индикаторный след трещины
