Сучасне рішення для високоточного оптичного вимірювання

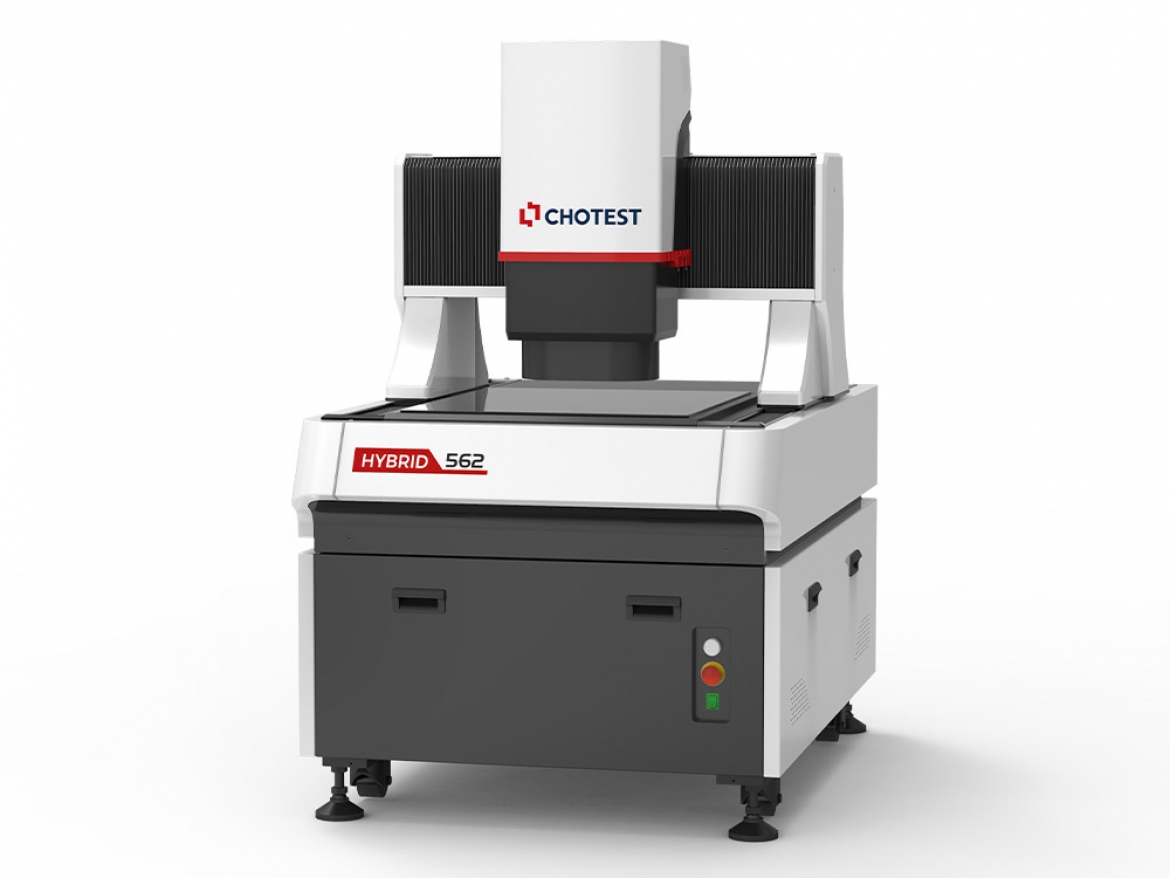

Композитна машина швидкого вимірювання CHOTEST серії HYBRID — це передовий повністю автоматичний оптичний прилад, призначений для точного та швидкого контролю геометричних параметрів деталей.
Завдяки інноваційній гібридній архітектурі, система поєднує одразу два типи оптики, що дозволяє ефективно працювати як із дрібними, так і з великими елементами.

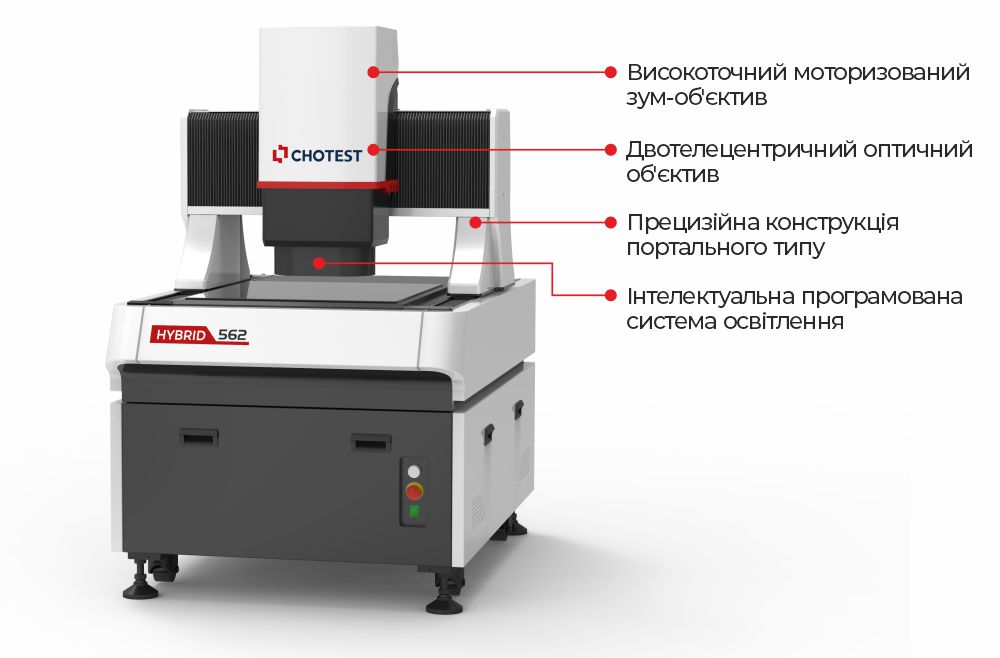

Гібридна технологія для максимальної ефективності
Електричний зум-об’єктив — для складних і дрібних деталей
Електричний зум-об’єктив забезпечує високоточні вимірювання малих, складних та прецизійних елементів, де важлива максимальна деталізація.
Двотелецентричний об’єктив — для великих об’єктів
Великий двотелецентричний об’єктив дозволяє швидко та стабільно вимірювати прості та габаритні деталі без втрати точності.
У результаті користувач отримує оптимальний баланс між швидкістю вимірювання та точністю.
Основні переваги CHOTEST HYBRID
- Повністю автоматичний процес вимірювання
- Висока точність для складних геометрій
- Швидкий контроль великих деталей
- Комбінована оптична система (Hybrid)
- Підвищення продуктивності контролю якості
Сфери застосування
Композитна вимірювальна машина CHOTEST HYBRID широко використовується у різних галузях промисловості:
Промислове виробництво
- машинобудування
- металообробка
- виробництво прес-форм
- лиття під тиском
Електроніка та точні компоненти
- друковані плати (PCB)
- роз’єми, конектори, клеми
- низьковольтна електротехніка
- магнітні матеріали
Високоточні галузі
- медичне обладнання
- годинникова промисловість
- ріжучий інструмент
- прецизійне штампування
Побутова та мобільна техніка
- мобільні телефони
- побутова електроніка
Чому варто обрати CHOTEST HYBRID
Це універсальне рішення для підприємств, яким важливо отримати точні результати вимірювань без втрати швидкості. Завдяки поєднанню двох типів оптики, обладнання адаптується під різні задачі та значно оптимізує процес контролю якості.
| Модель | Hybrid432 | Hybrid562 | Hybrid682 | |
|---|---|---|---|---|
| Діапазон переміщення | Х | 400 мм | 500 мм | 600 мм |
| Y | 300 мм | 600 мм | 800 мм | |
| Z | 200 мм | 200 мм | 200 мм | |
| Тип конструкції | Колонний | Портальний | ||
| Матеріал основи | граніт | |||
| Монітор | 24" LCD (1920×1080) | |||
| Роздільна здатність лінійної шкали | 0,1 мкм | |||
| Напрямні | Прецизійні лінійні напрямні | |||
| Високороздільний електричний зум-об’єктив: | ||||
| Об’єктив | Моторизований, 13.3х | |||
| Збільшення*1 | Оптичне — 0,6х–8,0х; цифрове — 17х–232х | |||
| Датчик зображення | HD кольорова промислова камера | |||
| Поле зору (одне поле) | 1×1 мм ~ 12×12 мм | |||
| Діапазон вимірювання | 360×310 мм | 410×600 мм | 610×800 мм | |
| Похибка вимірювання (XY) *2 | (1,8 + L/200) мкм | (2,0 + L/200) мкм | (2,2 + L/200) мкм | |
| Похибка вимірювання (Z) *3 | (2,8 + L/200) мкм | |||
| Нижнє освітлення | Телецентричне прохідне (зелене світло) | |||
| Кільцеве освітлення | 6 кілець, 8 сегментів (біле світло) | |||
| Коаксіальне освітлення | LED | |||
| Двотелецентричний оптичний об’єктив з широким полем зору: | ||||
| Характеристика об’єктива | Двотелецентричний об’єктив Ø100 мм | |||
| Поле зору (одне поле) | 90×90 мм | |||
| Діапазон вимірювання | 460×330 мм (4 кути R50) |
480×600 мм (4 кути R50) |
580×800 мм (4 кути R50) |
|
| Точність у межах одного поля зору*4 | ±4 мкм | |||
| Точність зшивання*2 | (4 + L/200) мкм | (5 + L/200) мкм | (6 + L/200) мкм | |
| Нижнє (прохідне) освітлення | Телецентричне (зелене світло) | |||
| Кільцеве освітлення | 4-сегментне (біле світло, 75°) спрямоване кільцеве освітлення (зелене світло, 0°) |
|||
| Максимальна швидкість руху | XY | 500 мм/с | ||
| Z | 100 мм/с | |||
| Габаритні розміри | 910×1350×1700 мм | 1450×1520×1700 мм | 1600×1860×1700 мм | |
| Вага | 700 кг | 1900 кг | 2300 кг | |
| Максимальне навантаження | 25 кг | 50 кг | 50 кг | |
| Потужність | 2 кВт | 2,5 кВт | 2,5 кВт | |
| Керування рухом | Сервопривідна система керування | |||
| Програмне забезпечення | Vision X | |||
| Живлення | AC200~240В，50/60Гц | |||
| Робочі умови | Температура: 20 °C ±2 °C; вологість: 20–80 %; вібрація: <0,002 g, частота <15 Гц | |||
Примітка:
- *1 Збільшення зображення є орієнтовним і залежить від розміру та роздільної здатності монітора.
- *2 У положенні фокусування, при температурі навколишнього середовища +20 °C ±1,0 °C та навантаженні на стіл 5 кг або менше; L — це хід (діапазон переміщення) стола, мм.
- *3 Це механічна точність; фактична точність залежить від поверхні об’єкта, на якій виконується фокусування об’єктива.
- *4 У положенні фокусування, при температурі навколишнього середовища +20 °C ±1,0 °C.
Програмне забезпечення VisionX
Професійне програмне забезпечення для візуальних вимірювань VisionX повністю розроблене компанією CHOTEST, яка володіє незалежними правами інтелектуальної власності. VisionX має зручний користувацький інтерфейс, просте керування, потужний і практичний функціонал, підтримує понад 80 видів інструментів виділення та аналізу, включаючи інструменти виділення елементів, допоміжні інструменти, інструменти анотації та спеціалізовані прикладні інструменти тощо.
Крім того, функції можуть бути налаштовані відповідно до потреб користувача для більш ефективного підвищення продуктивності роботи.

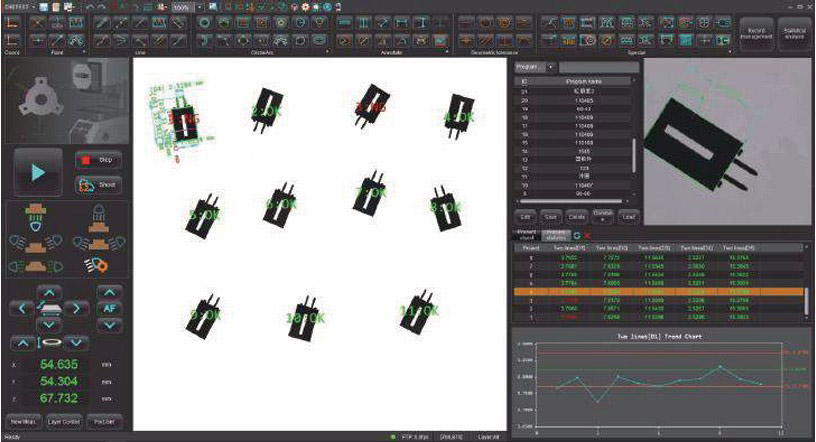

Інтерфейс програми
Функціональні можливості програмного забезпечення
| Геометричні допуски | Прямолінійність, круглість, концентричність, симетричність, позиційний допуск, паралельність, перпендикулярність, профільний допуск тощо. |  |
| Режим CNC | Можливість у будь-який час змінювати CNC-програму, а також додавати або видаляти елементи; результат OK/NG визначається відповідно до допусків, заданих у CNC-програмі. | |
| Автоматичний режим | Необхідно лише обрати вимірювані елементи; після встановлення деталі результати вимірювання можуть бути швидко отримані натисканням однієї кнопки. | |
| Система координат | Можливість створення систем координат за методами:
|
|
| Спеціальні інструменти | Заокруглення кутів (радіуси), контур, різьба, паз, периметр, крок (відстань між елементами), товщина, фаска, пружина, зубчасте колесо, ущільнювальна прокладка, площа, кут кроку, ширина межі. | |
 |
||
Імпорт DXF
Дані для вимірювань можуть бути отримані з CAD-креслень. Навіть за відсутності фізичного зразка можна швидко створити програму вимірювання. Система може автоматично призначати елементи та розміри з DXF-креслення для зразка, включаючи поверхневі розміри.
Простий |
Автоматичне призначення елементів із DXF-креслення для зразка |
Робота з роботом
- Дані вимірювань передаються в MES-систему замовника в режимі реального часу через протоколи socket або HTTP.
- Програмне забезпечення VisionX також може отримувати команди від зовнішнього сервера для завантаження програми та запуску вимірювання, що забезпечує сумісність із роботизованими маніпуляторами та дозволяє реалізувати безоператорні (автономні) вимірювання.
