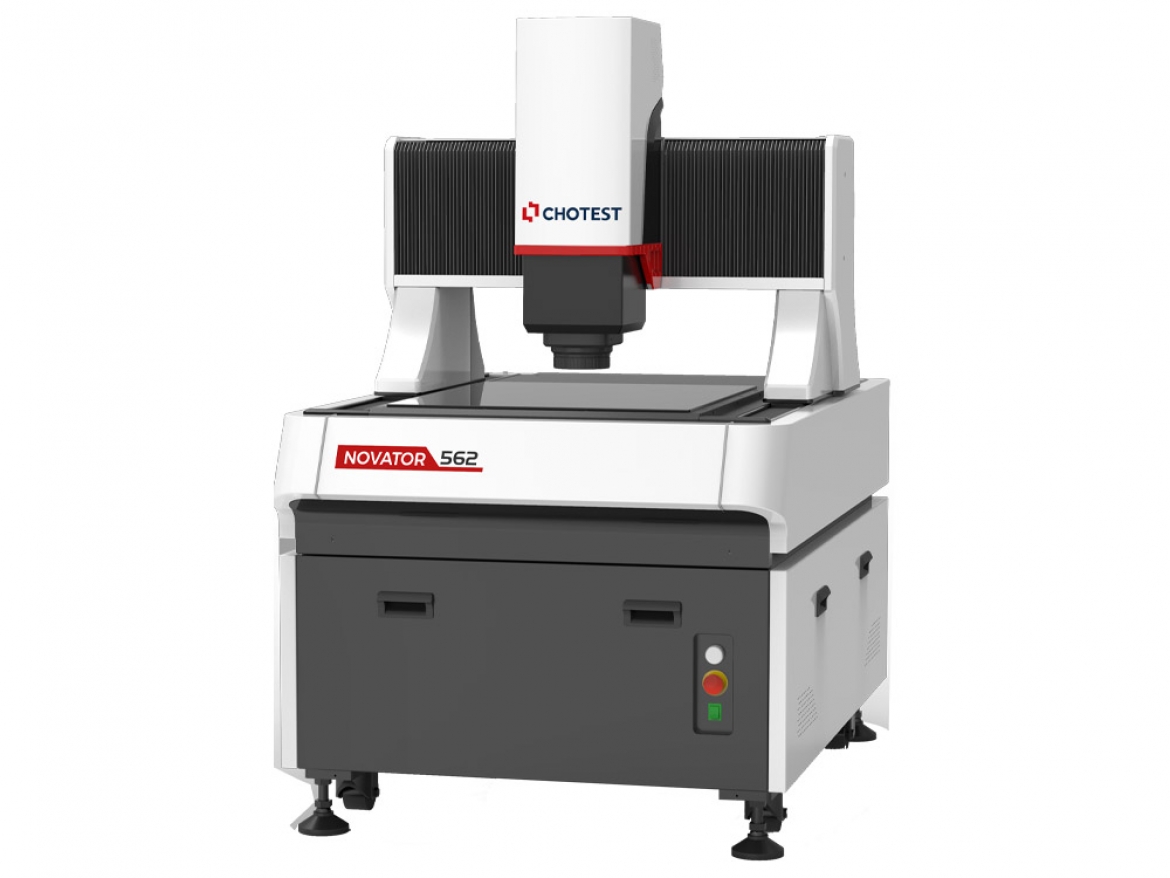

Автоматичні відеовимірювальні машини CHOTEST серії Novator

Функції відеовимірювальної машини

Автоматична відеовимірювальна машина CHOTEST серія Novator призначена для виконання точних вимірювань геометричних об’єктів, побудови конструкційних елементів та оцінки геометричних допусків.

Інструменти вимірювання

Система підтримує визначення крайових точок методом сканування, а також за допомогою багатосегментного аналізу та за колом. Доступне визначення еліпса, побудова контурної лінії за допомогою вибору кадру, а також визначення точок фокусування та найближчих точок.

Вимірювання геометричних об’єктів

Відеовимірювальна машина забезпечує вимірювання таких геометричних елементів, як точка, лінія, коло з визначенням центральної координати, радіуса та діаметра, а також дуга, центр, кут і відстань. Система дозволяє визначати ширину лінії, місце розташування отвору, апертуру та кількість отворів, а також виконувати вимірювання відстані від отвору до отвору, від отвору до краю, від центру дуги до отвору або краю, від верхньої точки дуги до верхньої точки іншої дуги та відстані між точками перетину.

Побудова конструкційних об’єктів

Система підтримує побудову конструкційних елементів, включаючи визначення перетину, центральної, крайніх та кінцевих точок, а також двоточкових з’єднань. Передбачено створення паралельних і перпендикулярних ліній, дотичних і бісектрис, центральних ліній та об’єднання відрізків. Додатково реалізовано побудову кола за радіусом, а також вписаних кіл між трьома лініями або між двома лініями та заданим радіусом.

Геометричні допуски

Відеовимірювальна машина дозволяє виконувати оцінку геометричних допусків, зокрема прямолінійності, округлості, контуру, положення, паралельності, симетрії, перпендикулярності та концентричності, а також здійснювати оцінку допусків профілю та положення.
