Портативний профілометр для вимірювання шорсткості поверхні
DIAVITE DH-9 — універсальний профілометр для вимірювання шорсткості поверхні, який відповідає вимогам використання у виробничих цехах та лабораторіях. Прилад забезпечує точні та відтворювані результати вимірювань для широкого спектра матеріалів: металів, скла, кераміки, напівпровідників і полімерів.
Версії виконання
- Версія VH — для використання з датчиками з ковзною опорою
- Версія VHF — для використання з датчиками з ковзною та безковзною опорою
Прилади для вимірювання шорсткості DIAVITE AG
Прилади для вимірювання шорсткості компанії DIAVITE AG протягом тривалого часу є еталоном у галузі контролю поверхні на багатьох підприємствах.
Кожне нове вимірювальне завдання аналізується з точки зору можливості його реалізації, після чого спільно із замовником розробляється індивідуальне рішення, адаптоване до конкретних потреб. Це включає розробку спеціальних датчиків, пристосувань та модифікацію програмного забезпечення.
Вимірювальні системи DIAVITE AG добре зарекомендували себе у багатьох галузях промисловості завдяки широким можливостям застосування — від вхідного та операційного контролю якості до випробувань у серійному виробництві.
Протягом кількох секунд прилади забезпечують точні та відтворювані результати вимірювань практично для всіх матеріалів.

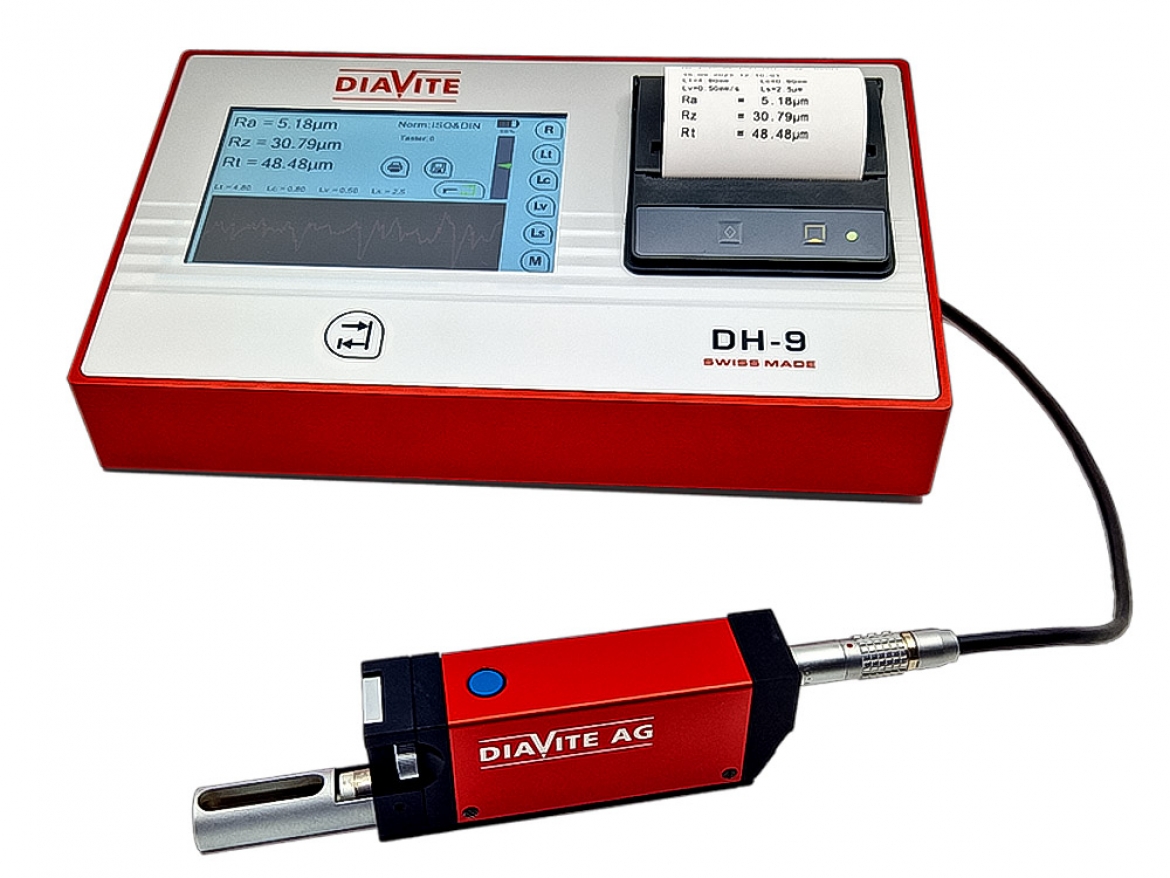

Універсальний профілометр DIAVITE DH-9

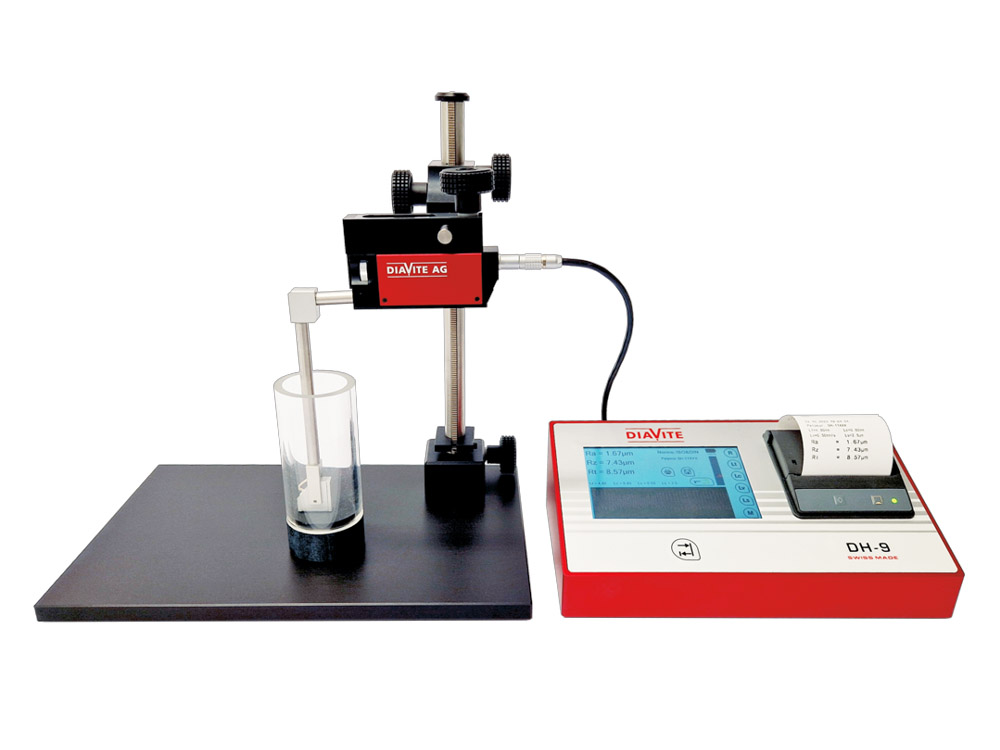

DIAVITE DH-9 дозволяє виконувати як базові вимірювання шорсткості безпосередньо на деталі без використання аксесуарів, так і складні лабораторні вимірювання із застосуванням штатива, спеціальних датчиків та додаткових аксесуарів.
Прилад також підтримує вимірювання контурів. Завдяки опційним програмам для ПК профілометр ефективно вирішує складні вимірювальні задачі та забезпечує максимальну гнучкість у аналізі якості поверхні.
Особливості профілометра DIAVITE DH-9
- Високоточний прилад для вимірювання шорсткості для універсального застосування у виробничих цехах та лабораторіях
- Моторний блок VH для датчиків із ковзною опорою або моторний блок VHF для датчиків з ковзною та безковзною опорою
- Автоматичне калібрування
- Пам’ять на 50 профілів вимірювання
- 2 довжини вимірювання з регулюванням у діапазоні 0,5–15,0 мм
- Регульована швидкість вимірювання
- Калібрування до 6 датчиків
- Широкий вибір датчиків для майже всіх вимірювальних задач, включаючи індивідуальні рішення
- Просте багатомовне меню навігації
- Індикація перевищення допусків виміряних значень
- Блокування клавіш для параметрів lt, lc та вибору параметрів R для запобігання помилкам оператора
- Порт USB-C для подальшої обробки даних, зокрема у DIAVITE APP LIGHT та DIASOFT
- Аксесуари для широкого спектра застосувань, особливо при роботі з безковзними датчиками
- Вбудований акумулятор для портативного використання
Застосування профілометра DIAVITE DH-9
Профілометр DIAVITE DH-9 застосовується для:
- контролю шорсткості поверхні;
- вхідного контролю якості;
- операційного контролю у виробництві;
- лабораторних вимірювань;
- серійних випробувань деталей та поверхонь;
- аналізу якості поверхні різних матеріалів.
Ключові переваги DIAVITE DH-9
- Висока точність вимірювання шорсткості
- Універсальне застосування у виробництві та лабораторії
- Підтримка різних типів датчиків
- Гнучкість налаштувань та вимірювань
- Портативне використання завдяки вбудованому акумулятору
- Можливість подальшої обробки результатів вимірювання на ПК
Технічні характеристики
| DH-9 VH | DH-9 VHF | |
|---|---|---|
| Параметри шорсткості | ISO 21920: Ra, Rz, Rt, Rq, Rsk, Rk, Rp, Rpt, Rv, Rvt, Rpk, Rvk, Rpc, Rmr, Rdl, Rsm ISO 4287/13565: Ra, Rz, Rmax, R3z, Rt, Rq, Rsk, Rk, Rp, Rv, Rpk, Rvk, MR1, MR2, RPc, C1, C2, Rmr, C0, Cz, V0, Rdg, RL0, Rsm ISO 12085: R, AR, Rx |
|
| Параметри профілю | ISO 21920: Pa, Pz, Pt, Pq, Pmr, Ppc ISO 4287/13565: Pa, Pz, Pt, Pq, Pmr, PPc, Pmax |
|
| Діапазони вимірювання | Ra, Rq: 0 – 20,00 мкм Усі інші параметри: 0 – 350,0 мкм |
|
| Дискретність індикації | Усі виміряні значення: 0,01 мкм | |
| Вихідні інтерфейси | 1× USB-С (передача даних) | |
| Вологість | макс. 80%, без конденсації | |
| Мови інтерфейсу | німецька, англійська, французька, італійська, іспанська, польська, китайська | |
| Система трасування | Аналогова технологія на ефекті Холла з високою лінійністю вихідного сигналу | |
| Базова довжина (Lc) | 0,08 мм / 0,25 мм / 0,8 мм / 2,5 мм | |
| Наконечник щупа датчика | Алмазний наконечник: 5 мкм, 90° (стандарт) або 2 мкм, 60° (опція) | |
| Діапазон вимірювання по осі Z | приблизно 450 мкм | |
| Статичне вимірювальне зусилля | щуп < 0,75 мН | |
| Статичне зусилля притиску ковзної опори | skid< 0,15 Н | |
| Швидкість трасування | 0,25 / 0,5 / 1,0 мм/с | |
| Швидкість зворотного ходу | приблизно 1,0 мм/с | |
| Привід (моторний блок) | VH для датчиків ковзною опорою, довжина вимірювання 0,48 – 16 мм | VHF для датчиків з ковзною і безковзною опорою, довжина вимірювання 0,48 – 16 мм |
| Габаритні розміри блоку індикації (Д × Ш × В) | приблизно 240 × 130 × 70 мм | |
| Габаритні розміри моторного блоку (Д × Ш × В) |
приблизно 136 × 20 × 33 мм | |
| Принтер | інтегрований, термодрук, ширина друку приблизно 54 мм | |
Комплект постачання
- Блок індикації DIAVITE DH-9
- Моторний блок VH або VHF
- З'єднувальний кабель
- Стандартний датчик SH
- Калібрувальний зразок (металевий) Ra = 3,0 мкм
- USB-С з'єднувальний кабель
- Викрутка
- Керівництво з експлуатації
- Програмне забезпечення DIAVITE App light
- Кейс для зберігання
