Технічний опис

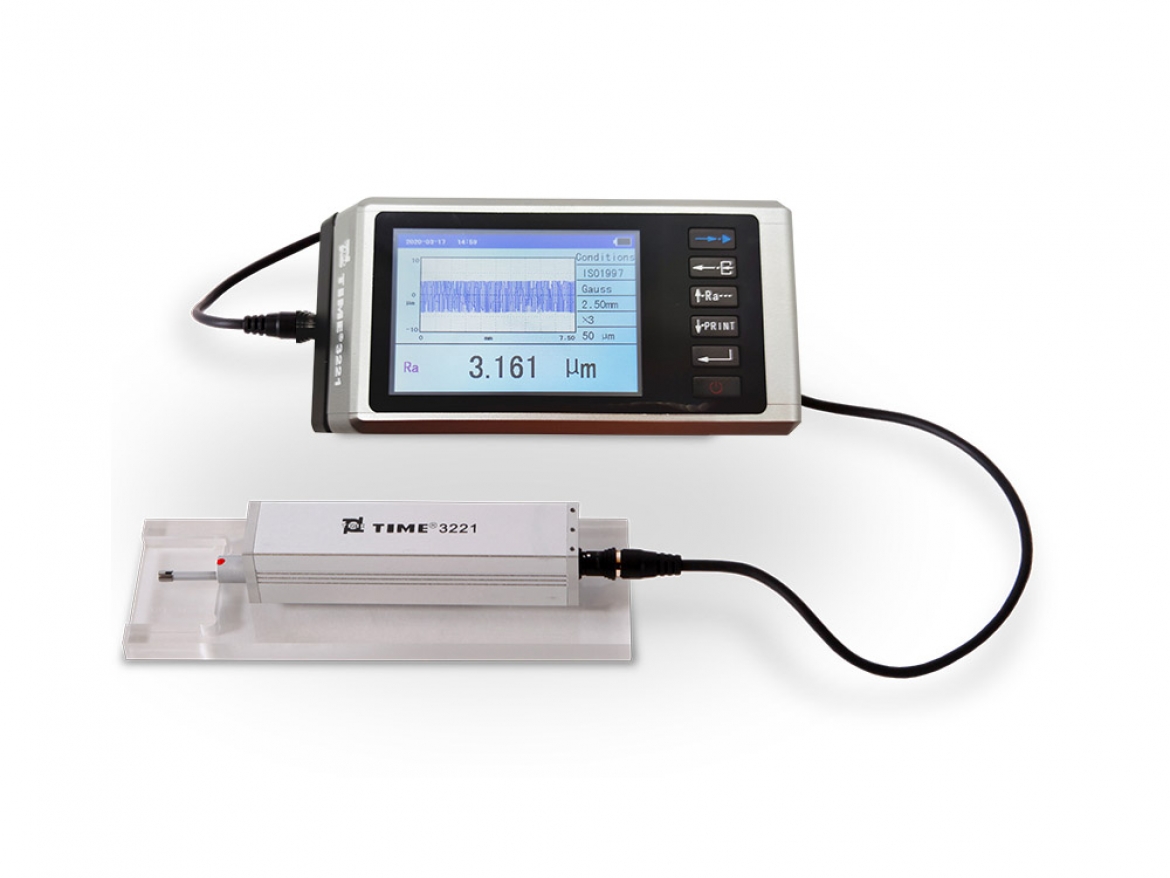

TIME®3221 — це сучасний і високоточний прилад, призначений для вимірювання шорсткості поверхні з винятковою ефективністю і зручністю. Його компактна конструкція з виносним датчиком забезпечує гнучкість і легкий доступ до різноманітних поверхонь, включаючи криволінійні поверхні, а широкий діапазон вимірювання до 400 мкм робить його універсальним рішенням для найвимогливіших застосувань.
Профілометр TIME®3221 ідеально підходить для контролю якості в машинобудуванні, металургії, автомобілебудуванні та інших галузях, де потрібне точне вимірювання шорсткості поверхні. Володіючи підтримкою безлічі параметрів і стандартів, а також простотою використання, цей інструмент є незамінним помічником для професіоналів.
Основні переваги
Гнучкість і зручність: розділена конструкція з компактним приводом дозволяє легко працювати зі складними поверхнями.
Багатопараметричне вимірювання: підтримує широкий спектр параметрів, включаючи Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, R△q, R△a, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, Pδc,P△q, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 та інші, забезпечуючи всебічний аналіз поверхні.
Інтуїтивно зрозумілий інтерфейс: сенсорний РК-дисплей TFT відображає всі ключові параметри та графіки
Висока точність: індуктивний датчик з точністю ±10% і повторюваністю ≤6% гарантує надійні результати.
Універсальність: сумісність зі стандартами ISO1997, ANSI та JIS2001 робить інструмент придатним для міжнародних проєктів
Сучасні інтерфейси: підтримує RS232 і USB для передачі даних, а також підключається до принтера TIME TA230 для друку результатів та графіків
Енергоефективність: Вбудована літієва батарея та функція автоматичного вимкнення забезпечують тривалий час автономної роботи
Технічні характеристики
| Датчик | ||
|---|---|---|
| Принцип вимірювання | індуктивний | |
| Діапазон вимірювання | 400 мкм (±200 мкм), 50 мкм (±25 мкм) | |
| Радіус наконечника щупа | 5 мкм /2 мкм (опціонально) | |
| Матеріал наконечника щупа | алмаз | |
| Вимірювальна сила | 4 мН/0,75 мН | |
| Кут наконечника щупа | 90º/60º | |
| Радіус кривизни ковзання | 45 мм | |
| Максимальна довжина переміщення приводу | 19 мм/0,748 дюйма | |
| Швидкість переміщення | Вимірювання: Довжина зрізу = 0,08 мм, Vt=0,25 мм/с Довжина зрізу = 0,25 мм, Vt=0,25 мм/с Довжина зрізу = 0,8 мм, Vt=0,5 мм/с Довжина зрізу = 2,5 мм Vt=1 мм/с |
|
| Повернення V=1 мм/с | ||
| Точність | менше або дорівнює ±10% | |
| Повторюваність | ≤6% | |
| Базова довжина (L) | 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм (вибіркова) | |
| Довжина оцінки | (1~5)L (вибіркова) | |
| Діапазон вимірювання та роздільна здатність | Діапазон вимірювання | Роздільна здатність |
| Автоматично | 0,001 мкм, 0,008 мкм | |
| ±50 мкм | 0,001 мкм | |
| ±200 мкм | 0,008 мкм | |
| Довжина кабелю привода датчика | 1 м (опційно 1,5 м) | |
| Живлення | Вбудований літій-іонний акумулятор | |
| Адаптер живлення | Вхід: 100 В~240 В, 50/60 Гц Вихід: 9 В, 3 А |
|
| Робоче середовище | Температура: 0℃~40℃ Відносна вологість: < 90% |
|
| Габаритні розміри | 155,4×75×53 | |
| Вага | 580 г | |
Базова комплектація
| Основний блок | 1 шт. |
| Стандартний датчик | 1 шт. |
| Зразок шорсткості Ra | 1 шт. |
| Адаптер живлення | 1 шт. |
| Привод для датчика з кабелем | 1 шт. |
| З’єднувальний кабель для привода датчика 1 м | 1 шт. |
| Опорний блок приводу датчика | опція |
| Сертифікат калібрування | опція |
| Гарантійний талон | 1 шт. |
| Керівництво з експлуатації | 1 шт. |
Додаткові аксесуари
- Додаткові спеціалізовані датчики
- Сертифікат калібрування
- З’єднувальний кабель для привода датчика 1,5 м
Датчики для TIME 3221 (опція)
№ |
Модель |
Опис |
Технічні характеристики |
|
|---|---|---|---|---|
1 |
S201 |
Стандартний датчик |
|
Радіус щупа: 5 мкм |
2 |
S211 |
Датчик для малих отворів |
|
Радіус щупа: 5 мкм |
3 |
S212 |
Датчик для глибоких канавок |
|
Радіус щупа: 5 мкм |
4 |
S213 |
Датчик для глибоких отворів |
|
Радіус щупа: 5 мкм |
5 |
S214 |
Датчик для криволінійної поверхні |
|
Радіус щупа: 5 мкм |
6 |
S215 |
Датчик для поверхні зуба |
|
Радіус щупа: 5 мкм |
7 |
S216 |
Датчик для труб |
|
Радіус щупа: 5 мкм |
8 |
S217 |
Датчик для порошкової металургії |
|
Радіус щупа: 2 мкм |
9 |
S218 |
Датчик у вигляді «леза сокири» |
|
Радіус щупа: 5 мкм |
10 |
S219 |
Кутовий вимірювальний пристрій |
|
Кутовий вимірювальний пристрій TIME S219 використовується у комплекті з передавальною втулкою і та кутовим датчиком. |
11 |
S220 |
Датчик типу «О» |
|
Радіус щупа: 5 мкм |
