Технічний опис

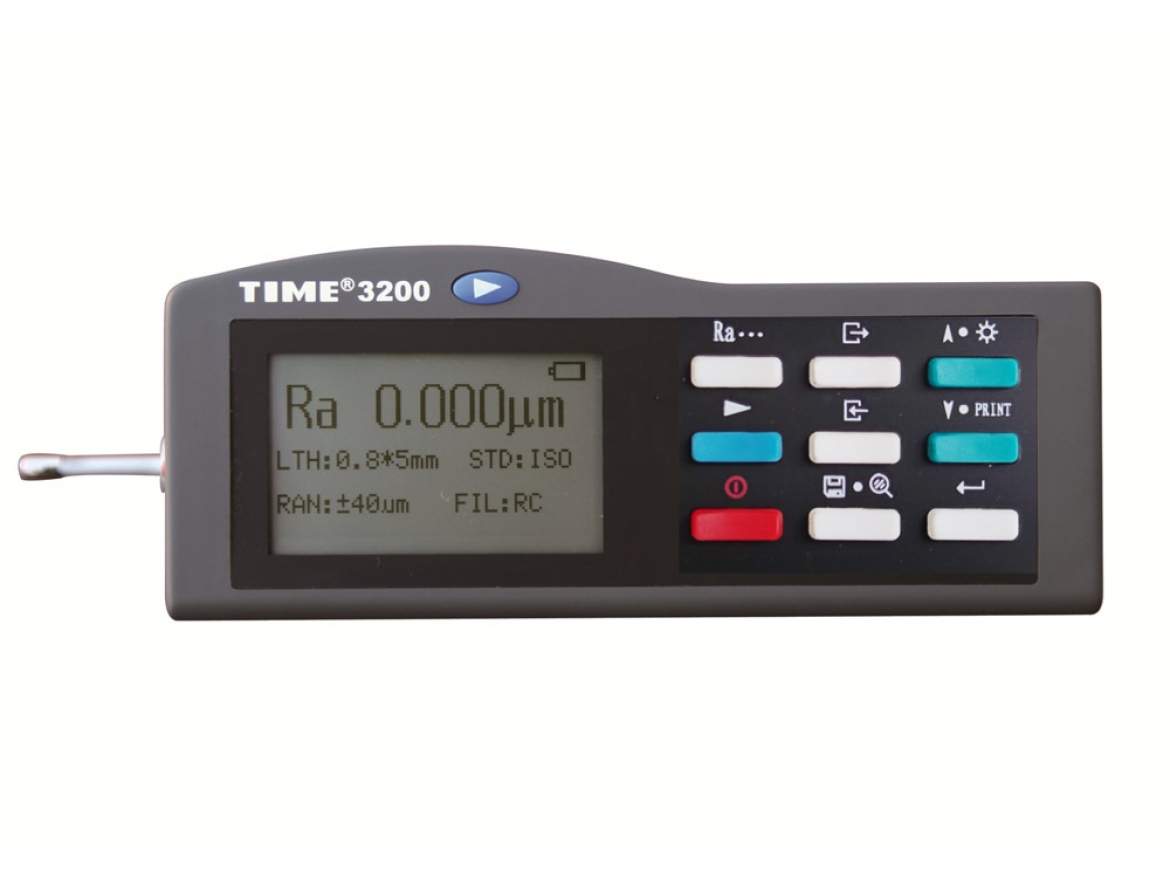

Профілометр ТІМЕ 3200 призначений для вимірювання шорсткості поверхні при різних процесах механічного виробництва та може використовуватися на виробничих лініях, у майстернях і лабораторіях.
Прилад підтримує широкий набір параметрів вимірювання, що дозволяє застосовувати його для контролю якості в різних галузях.
Він оснащений високоточним індуктивним датчиком та індикатором положення щупа, що забезпечує стабільність та надійність результатів. Великий РК-дисплей із підсвіткою та зручне меню роблять роботу з приладом простою та зрозумілою.
Передбачена можливість передавання даних на комп’ютер через інтерфейс RS232 з використанням програмного забезпечення TIMESurf для розширеного аналізу та керування результатами. Також прилад можна підключати до принтера для друку даних і графіків безпосередньо на місці вимірювання.
Функція внутрішньої пам’яті дозволяє зберігати та переглядати кілька груп вимірювальних даних і графіків. Підтримується робота з цифровими фільтрами та спеціалізованими аксесуарами, які підвищують точність і зручність проведення вимірювань.
Прилад відповідає міжнародним стандартам ISO та сумісний зі стандартами DIN, ANSI і JIS. Живлення здійснюється від якісного літій-іонного акумулятора з можливістю перезаряджання, що забезпечує автономну роботу.
Особливості
- Понад десять параметрів вимірювання, що застосовуються для контролю шорсткості поверхні під час різних процесів механічного виробництва на виробничих лініях, у цехах та лабораторіях.
- Високоточний індуктивний датчик.
- Просте керування та великий РК-дисплей із підсвічуванням.
- Індикатор положення щупа датчика.
- Передача даних на ПК через інтерфейс RS232 за допомогою розширеного програмного забезпечення TIMESurf для поглибленого аналізу та обробки результатів.
- Можливість підключення принтера для друку результатів вимірювання і профілограм безпосередньо на місці вимірювання.
- Функція збереження та перегляду до 15 груп даних і профілограм.
- Підтримка відображення даних параметрів групи Rk та графічної побудови.
- Цифрові фільтри: RC, PC-RC, Gauss, D-P.
- Додаткові прецизійні аксесуари для підвищення точності вимірювань та зручності експлуатації приладу (наприклад, вимірювальна платформа, сталеві опори тощо).
- Відповідає вимогам ISO, сумісний зі стандартами DIN, ANSI та JIS.
- Високоякісний літій-іонний акумулятор з можливістю перезаряджання.
Технічні характеристики
| Модель | TIME 3200 | TIME 3202 |
|---|---|---|
| Параметри шорсткості | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Оцінювані профілі | Профіль шорсткості (R) Первинний профіль (P) |
|
| Роздільна здатність індикації | 0,001 мкм | |
| Вивід даних | RS232/USB | |
| Діапазон вимірювання датчика | ±20 μm, ±40 μm, ±80 μm | |
| Базова довжина (L) | 0,25 мм, 0,8 мм, 2,5 мм, Авто | |
| Довжина оцінки | (1~5)L (вибіркова) | |
| Довжина трасування | (3~7)L (вибіркова) | |
| Цифровий фільтр | RC, PC-RC, Gauss, D-P | |
| Максимальна довжина трасування | 17,5 мм | |
| Мінімальна довжина трасування | 1,3 мм | |
| Датчик | Стандартний датчик TIME ТS100, індуктивний, алмазний щуп радіусом 5 мкм, кут нахилу щупа 90° | |
| Точність | ±10 % | |
| Повторюваність | ≤6% | |
| Живлення | Вбудований літій-іонний акумулятор | |
| Габаритні розміри | 140×52×48 мм | |
| Вага | 440 г | |
Базова комплектація
| Основний блок | 1 шт. |
| Стандартний датчик ТS100 | 1 шт. |
| Зразок шорсткості Ra | 1 шт. |
| Адаптер живлення | 1 шт. |
| Захисний ніс для датчику | 1 шт. |
| Сталева опора | 1 шт. |
| Кабель з’єднання | 1 шт. |
| Програмне забезпечення | 1 шт. |
| Керівництво з експлуатації | 1 шт. |
| Гарантійний талон | 1 шт. |

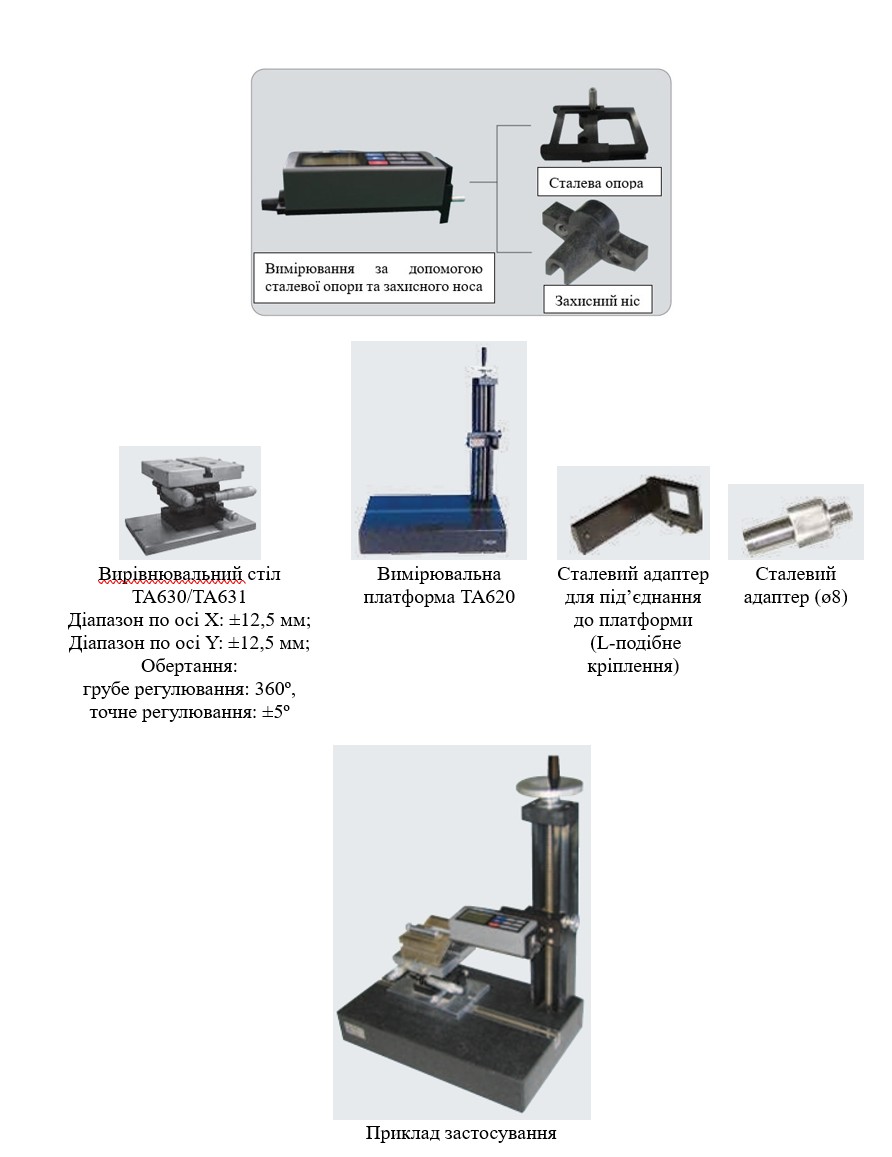

Додаткові аксесуари
- TS110 датчик для криволінійних поверхонь
- TS120 датчик для малих отворів
- TS130 датчик для глибоких канавок
- TS140 датчик з прямим кутом
- Вимірювальна платформа TIME A202
- Вимірювальний стіл TA620/A202
- Магнітне кріплення
- Сталевий адаптер (Ø8)
- Сталевий адаптер (L-подібний)
- Подовжувальний шток
- Сертифікат калібрування

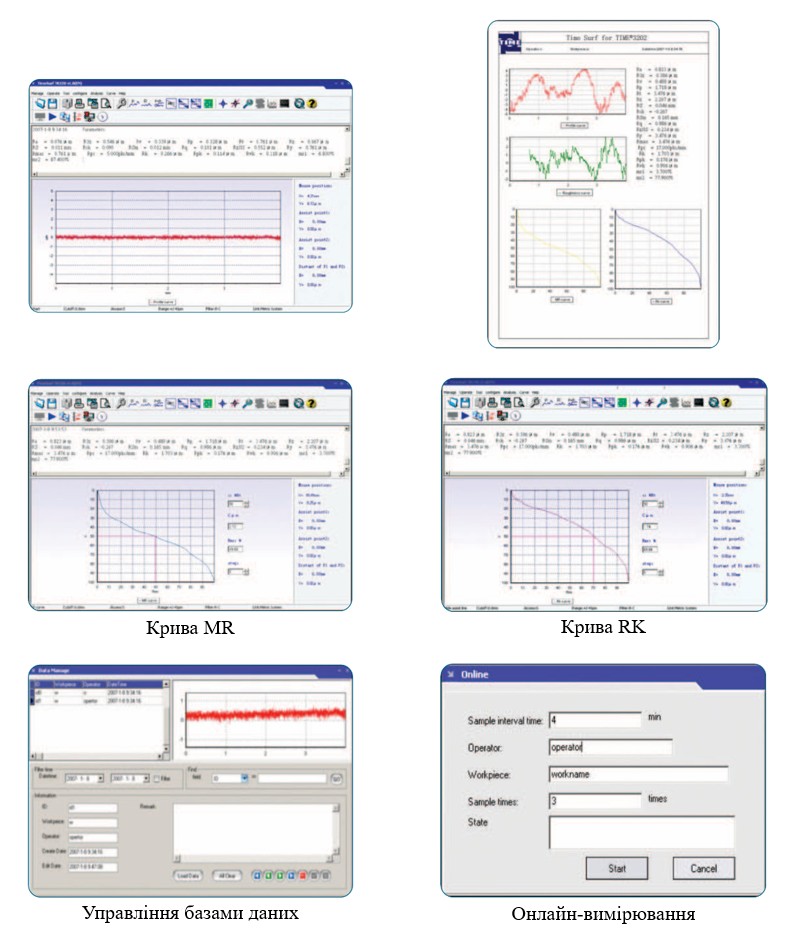

Програмне забезпечення для профілометру TIME 3200/3202, призначене для керування, аналізу, друку та пошуку виміряних даних і графіків.
Спеціалізовані датчики для профілометру ТІМЕ 3200/3202
 |
TS100 стандартний датчик З повзуном для вимірювання шорсткості на плоскій поверхні, валах та внутрішніх поверхнях отворів з максимальною глибиною 22 мм та мінімальним діаметром 5 мм. |
 |
TS110 датчик для криволінійних поверхонь Використовується для вимірювання шорсткості криволінійних поверхонь з мінімальним радіусом кривини 3 мм, працює з вимірювальною платформою TIME A202. |
 |
TS120 датчик для малих отворів Використовується для вимірювання шорсткості внутрішніх поверхонь малих отворів з мінімальним діаметром 2 мм та максимальною глибиною 9 мм. |
 |
TS130/131 датчики для глибоких канавок TS130 — використовується для вимірювання шорсткості глибоких канавок з мінімальною шириною 2 мм і максимальною глибиною 3 мм або уступів з максимальною висотою 3 мм. TS131 — використовується для вимірювання шорсткості глибоких канавок з мінімальною шириною 3 мм і максимальною глибиною 10 мм або уступів з максимальною висотою 10 мм; працює з вимірювальною платформою TIME A202. |
 |
TS140 кутовий датчик Складається з датчика з прямим кутом і передавального стрижня під прямим кутом; використовується для вимірювання шорсткості канавок і шийок колінчастого вала з мінімальною шириною 7,5–20 мм, а також уступів з максимальною висотою 2,5 мм; працює з TIME A202. |
 |
L50 подовжувач Подовжувальна втулка для збільшення довжини на 50 мм. |
