Технічний опис

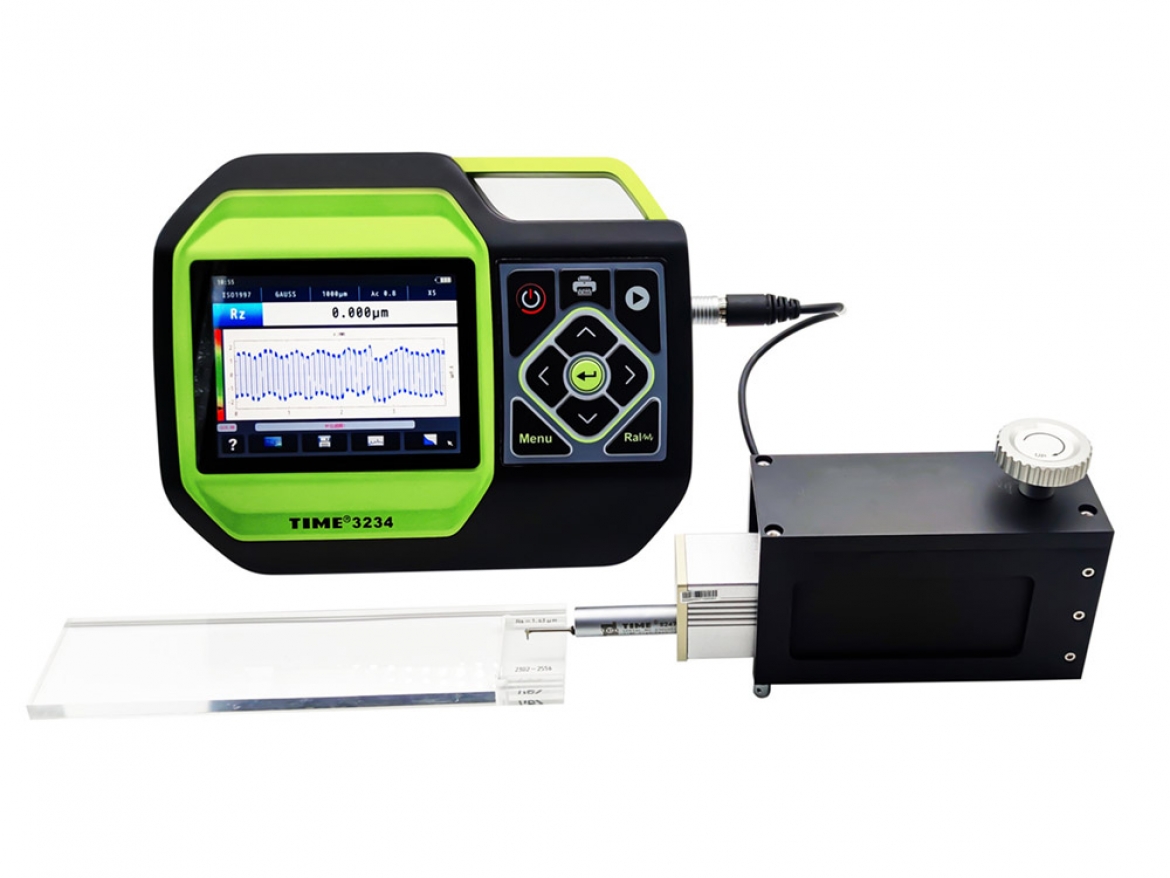

Портативний вимірювач хвилястості поверхні TIME3234 призначений для вимірювання шорсткості поверхні, хвилястості та первинного профілю. Результат вимірювання можна відобразити на РК-екрані у вигляді рисунка та графіка або вивести на принтер. Крім того, його можна підключити до ПК для аналізу даних за допомогою спеціалізованого програмного забезпечення.
Основні переваги
- Використання операційної системи Linux. Висока точність обчислень, швидка обробка даних та зручний інтерфейс користувача.
- Розділена конструкція для зручності експлуатації.
- Портативне виконання, зручне для транспортування.
- Можливість вимірювати шорсткості, хвилястості та первинного профілю поверхні.
- Широкий діапазон вимірювання - до 1000 мкм та максимальна довжина трасування до 50 мм.
- 5,7-дюймовий TFT РК-дисплей для чіткого відображення профілограм.
- Сенсорний екран для швидкого встановлення умов вимірювання безпосередньо на дисплеї.
- Підтримка керування за допомогою миші.
- Збереження до 10 000 груп умов вимірювання та даних.
- Можливість збереження даних вимірювань на USB-диску.
- Вимірювання з використанням щупів з опорою або без неї.
- Друк параметрів вимірювання та кривих профілю.
- Оснащений додатковим розширеним програмним забезпеченням для аналізу.
- Інтерфейс: RS232, USB
- Відповідає стандартам шорсткості, включаючи ISO4287-1997, JIS 0601: 2001; ANSI; SEP1941-2012.
Технічні характеристики
| Профілі оцінки | R, W, P, R-Motif, W-Motif |
| Фільтрація | Gauss, 2RC |
| Довжина зрізу | 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 5 мм, 8 мм, 10 мм |
| Довжина оцінки | (1~5)L |
| Діапазон вимірювання | 1000 мкм (±500 мкм) |
| Максимальна роздільна здатність | 0,0003 мкм |
| Довжина трасування | 50 мм |
| Точність | ±5% (щуп з опорою); ±10% (безопорний щуп) |
| Повторюваність | ±1,5% (щуп з опорою), ±3% (безопорний щуп) |
| Пам’ять | 10 000 груп умов вимірювання та даних |
| Інтерфейси | RS232, USB |
| Живлення | Вбудовані літієві акумуляторні батареї/Зовнішній адаптер живлення |
| Адаптер живлення | Вхід: 100 В~240 В змінного струму, 50/60 Гц; Вихід: 9 В, 3 А |
| Робоча температура | 0℃~40℃ |
| Розміри | Основний блок: 260×210×68 мм Привод датчику: 195,5×60×122 |
| Вага | Основний блок: 1,5 кг Привод датчику: 1,58 кг |
Базова комплектація
| Основний блок | 1 шт. |
| Привод датчику | 1 шт. |
| Стандартний датчик | 1 шт. |
| Портативна підставка | 1 шт. |
| Кабель mini-USB | 1 шт. |
| Зразок шорсткості Ra | 1 шт. |
| Адаптер живлення | 1 шт. |
| Керівництво з експлуатації | 1 шт. |
| Гарантійний талон | 1 шт. |
Додаткові аксесуари
- Додаткові спеціалізовані датчики
- Магнітний змінний датчик S247
- ПЗ TIMESurf длч TIME®323X
- Кабелі комунікації
- Сертифікат калібрування
Параметри вимірювання
| Стандарт | Криві профілю | Параметри |
|---|---|---|
| ISO1997 | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, Rc, RPc*, RSm, R△q, Rmr, Rmr(c) *, Rδc*, Rt, Rz1max, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PPc*, PSm, P△q, Pmr*, Pmr(c)*, Pδc*, Pt, Pz1max | |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WPc1, WSm, W△q, Wmr*, Wmr(c) *, Wδc*, Wt, Wz1max | |
| JIS2001 | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, Rc, RSm, RzJIS, R△q, Rmr*, Rmr(c) *, Rδc*, Rt |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PSm, PzJIS, P△q, Pmr*, Pmr(c) *, Pδc*, Pt | |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WSm, WzJIS, W△q, Wmr*, Wmr(c) *, Wδc*, Wt | |
| ANSI | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, RPc*, RSm, R△a, R△q, Htp*, tp*, Rt, Rmax, Rpm |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, WPc*, WSm, W△a, W△q, Htp*, tp*, Wt, Wmax, Wpm |
Програмне забезпечення TIMESurf для ТІМЕ 3231 та 3234 (опція)
Програмне забезпечення призначене для роботи з удосконаленими вимірювачами шорсткості поверхні TIME®323X, забезпечуючи керування, аналіз, друк та пошук виміряних даних і графіків. |
|
Датчики S247 для ТІМЕ 3231 та 3234. Технічний опис
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
Габаритні розміри датчиків
|
|
|
|
|
|
|
|
|
|
Датчики S247 для ТІМЕ 3231 та 3234. Технічний опис
TIME S247 — це датчик шорсткості зі щупом, який може від’єднуватися окремо від корпусу датчика. Щуп і корпус датчика з’єднані за допомогою магнітної фіксації. У разі виникнення позаштатних ситуацій (наприклад, удару) щуп самостійно від’єднується, що запобігає його пошкодженню та підвищує надійність датчика.
Завдяки роздільній конструкції передбачена можливість встановлення різних типів щупів на корпус датчика залежно від форми та розмірів контрольованої деталі, що розширює функціональні можливості датчика.
Датчик виконаний у безопорному варіанті та може працювати з приладами для вимірювання шорсткості TIME 3231 та TIME3234.
Магнітний датчик шорсткості TIMES 247 має 10 видів щупів для вибору та заміни, стандартним з яких є щуп розміром 5 мм (еквівалент S230/ S241/ S244).
Таке конструктивне рішення суттєво знижує експлуатаційні витрати.
Особливості
- Магнітний датчик шорсткості TIME S247 — це датчик шорсткості з окремо знімною частиною зі щупом. Частина зі щупом з'єднується з корпусом датчика за допомогою магнітного тяжіння.
- У випадку виникнення непередбачених ситуацій, таких як зіткнення, частина зі щупом автоматично від’єднується для уникнення пошкоджень, тим самим підвищуючи надійність датчика.
- Водночас використовується роздільна конструкція, і залежно від форми та розмірів деталі, яку потрібно виміряти, на корпус датчика можуть встановлюватися різні типи щупів, що підвищує універсальність його використання.
- Датчик виконаний у безголовковому виконанні та може застосовуватись разом з TIME 3231 (вимірювач шорсткості) та TIME 3234 (вимірювач хвилястості).
Технічні характеристики
| Радіус наконечника щупа | 5 мкм/2 мкм (опціонально) |
| Кут наконечника щупа | 90°/60° |
| Вимірювальна сила | f ≤ 4 мН |
| Діапазон вимірювання | 1000 мкм |
| Точність | ≤±10% |
| Повторюваність | <6% |
Додаткові (опційні) щупи:
- 1. Щуп 40 мм (еквівалент S239)
- 2. Щуп 30 мм (еквівалент S238)
- 3. Щуп 20 мм (еквівалент S236)
- 4. Щуп 10 мм (еквівалент S233)
- 5. Щуп 7 мм, V-подібний (еквівалент S230UV)
- 6. Щуп 7 мм, U-подібний (еквівалент S230U)
- 7. Щуп 7 мм, похилий (еквівалент S231)
- 8. Щуп 2 мм, косий (похилий) (еквівалент S243)
- 9. Щуп для вимірювання у малих отворах (еквівалент S232)
