Технічний опис

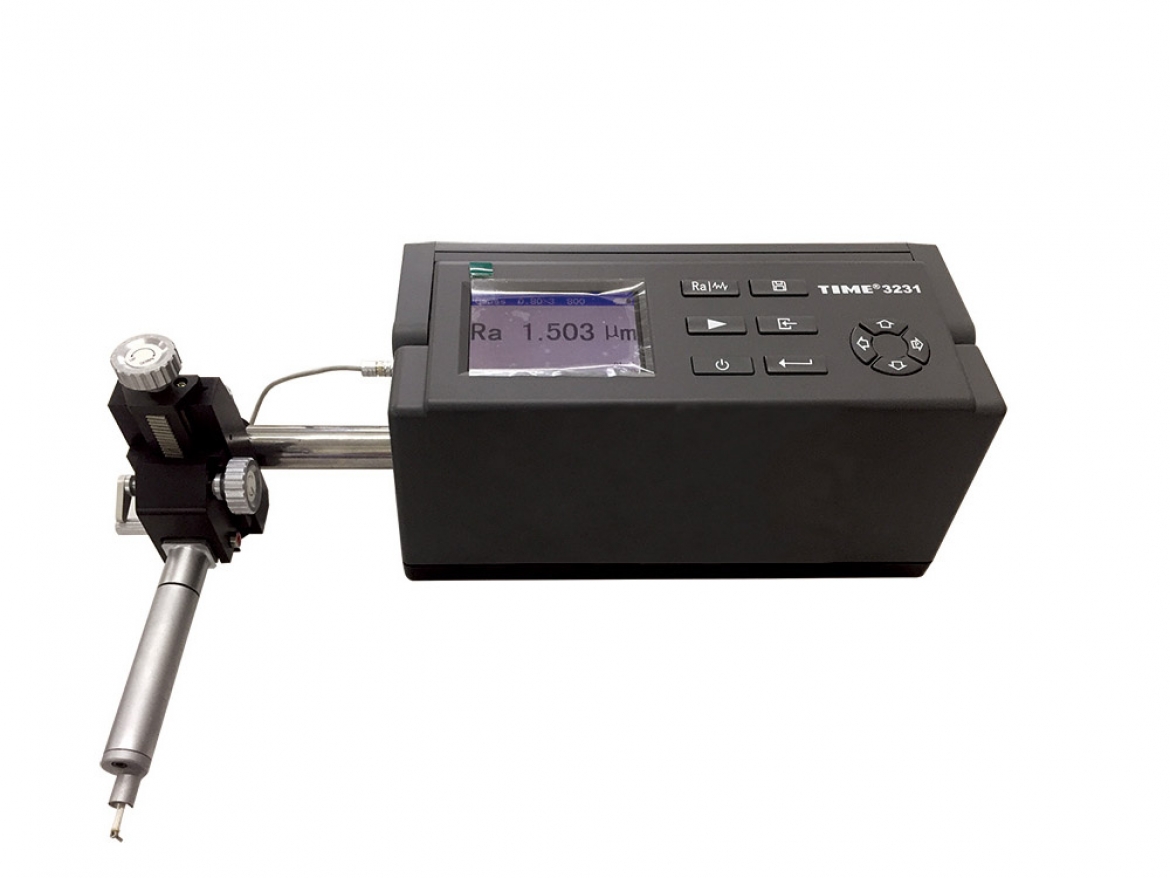

TIME3231 з контактним датчиком можна використовувати для вимірювання шорсткості, хвилястості та первинного профілю. Вимірювання можна відображати на РК-дисплеї у вигляді рисунка або графіка, або виводити на принтер. Крім того, його можна підключити до ПК та проаналізувати за допомогою спеціалізованого програмного забезпечення.
Основні переваги
- Інтегрована конструкція, простий та зручний у використанні, особливо у вузьких місцях до 1,5 мм.
- 55 видів параметрів вимірювання, що відповідають стандартам ISO/DIN/ANSI/JIS.
- Прямокутний привід для вимірювань під кутом 90 градусів.
- Висока точність вимірювання шорсткості поверхні, хвилястості та первинного профілю.
- РК-дисплей для відображення цифрової та графічної інформації.
- Додаткові датчики для вимірювання в ріжних важкодоступних місцях.
- Програмне забезпечення TIMESurf для розширеного аналізу та оброки даних і можливістю збереження даних у форматі Excel.
- Можливість підключення принтера для друку цифрової та графічної інформації.
- Повторюваність 6% та 3% (щуп з опорою).
Технічні характеристики
| Профілі оцінки | R (Шорсткість), W (Хвилястість), P (Основний профіль) |
|
| Діапазон вимірювання | 1000 мкм (±500 мкм); 1400 мкм (датчик широкого діапазону); 800 мкм/50 мкм (щуп з опорою) | |
| Фільтрація | RC, PCRC, Gauss, D-P ,ISO 13565 | |
| Параметри | R: | Ra,Rp,Rv,Rt,Rz,Rq,Rsk,Rku,Rc,RS,RSm, Rlo,RHSC,Rpc,Rmr(c),RzJIS,R3y,R3z |
| W: | Wa,Wp,Wv,Wt,Wz,Wq,Wsk,Wku,Wc,WS, WSm, Wlo,WHSC,Wpc,Wmr(c),WzJIS | |
| P: | Pa,Pp,Pv,Pt,Pz,Pq,Psk,Pku,Pc,PS,PSm, Plo,PHSC,Ppc,Pmr(c),PzJIS | |
| Rk: | Rk,Rpk,Rvk,Mr1,Mr2 | |
| Базова довжина (L) | 0,08 мм, 0,25 мм, 0,8 мм, 2,5 мм, 8 мм | |
| Максимальна довжина трасування | 40 мм | |
| Графіки аналізу | ADC, BAC | |
| Довжина оцінки | (1~5)L | |
| Роздільна здатність | 0,001 мкм/50мкм | |
| Точність | 10%; 5% (щуп з опорою) | |
| Дисплей | РК, 320х200 | |
| Пам'ять | 10 груп основних даних | |
| Вивід даних | RS232, USB | |
| Живлення | Вбудований акумулятор, 1800 мАч | |
| Розміри | 409×96×98 мм | |
| Вага | 2300 г | |
Базова комплектація
| Основний блок | 1 шт. |
| Стандартний датчик TIMES247 | 1 шт. |
| Зразок шорсткості Ra | 1 шт. |
| Адаптер живлення | 1 шт. |
| З'єднувальний кабель | 1 шт. |
| Керівництво з експлуатації | 1 шт. |
| Гарантійний талон | 1 шт. |
Додаткові аксесуари
- Принтер ТА230
- ПЗ TIMESurf для TIME®323X
- Кабель комунікації RS232
- Магнітний змінний датчик
- Сертифікат калібрування
Програмне забезпечення TIMESurf для ТІМЕ 3231 та 3234 (опція)
Програмне забезпечення призначене для роботи з удосконаленими вимірювачами шорсткості поверхні TIME®323X, забезпечуючи керування, аналіз, друк та пошук виміряних даних і графіків. |
|
Датчики S247 для ТІМЕ 3231 та 3234. Технічний опис
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|

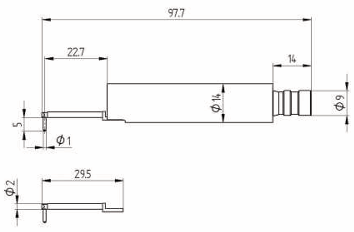

Габаритні розміри датчиків
|
|
|
|
|
|
|
|
|
|
Датчики S247 для ТІМЕ 3231 та 3234. Технічний опис
TIME S247 — це датчик шорсткості зі щупом, який може від’єднуватися окремо від корпусу датчика. Щуп і корпус датчика з’єднані за допомогою магнітної фіксації. У разі виникнення позаштатних ситуацій (наприклад, удару) щуп самостійно від’єднується, що запобігає його пошкодженню та підвищує надійність датчика.
Завдяки роздільній конструкції передбачена можливість встановлення різних типів щупів на корпус датчика залежно від форми та розмірів контрольованої деталі, що розширює функціональні можливості датчика.
Датчик виконаний у безопорному варіанті та може працювати з приладами для вимірювання шорсткості TIME 3231 та TIME3234.
Магнітний датчик шорсткості TIMES 247 має 10 видів щупів для вибору та заміни, стандартним з яких є щуп розміром 5 мм (еквівалент S230/ S241/ S244).
Таке конструктивне рішення суттєво знижує експлуатаційні витрати.
Особливості
- Магнітний датчик шорсткості TIME S247 — це датчик шорсткості з окремо знімною частиною зі щупом. Частина зі щупом з'єднується з корпусом датчика за допомогою магнітного тяжіння.
- У випадку виникнення непередбачених ситуацій, таких як зіткнення, частина зі щупом автоматично від’єднується для уникнення пошкоджень, тим самим підвищуючи надійність датчика.
- Водночас використовується роздільна конструкція, і залежно від форми та розмірів деталі, яку потрібно виміряти, на корпус датчика можуть встановлюватися різні типи щупів, що підвищує універсальність його використання.
- Датчик виконаний у безголовковому виконанні та може застосовуватись разом з TIME 3231 (вимірювач шорсткості) та TIME 3234 (вимірювач хвилястості).
Технічні характеристики
| Радіус наконечника щупа | 5 мкм/2 мкм (опціонально) |
| Кут наконечника щупа | 90°/60° |
| Вимірювальна сила | f ≤ 4 мН |
| Діапазон вимірювання | 1000 мкм |
| Точність | ≤±10% |
| Повторюваність | <6% |

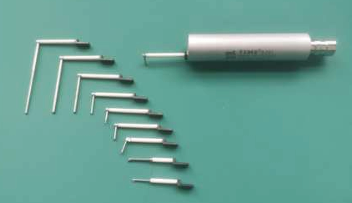

Додаткові (опційні) щупи:
- 1. Щуп 40 мм (еквівалент S239)
- 2. Щуп 30 мм (еквівалент S238)
- 3. Щуп 20 мм (еквівалент S236)
- 4. Щуп 10 мм (еквівалент S233)
- 5. Щуп 7 мм, V-подібний (еквівалент S230UV)
- 6. Щуп 7 мм, U-подібний (еквівалент S230U)
- 7. Щуп 7 мм, похилий (еквівалент S231)
- 8. Щуп 2 мм, косий (похилий) (еквівалент S243)
- 9. Щуп для вимірювання у малих отворах (еквівалент S232)
