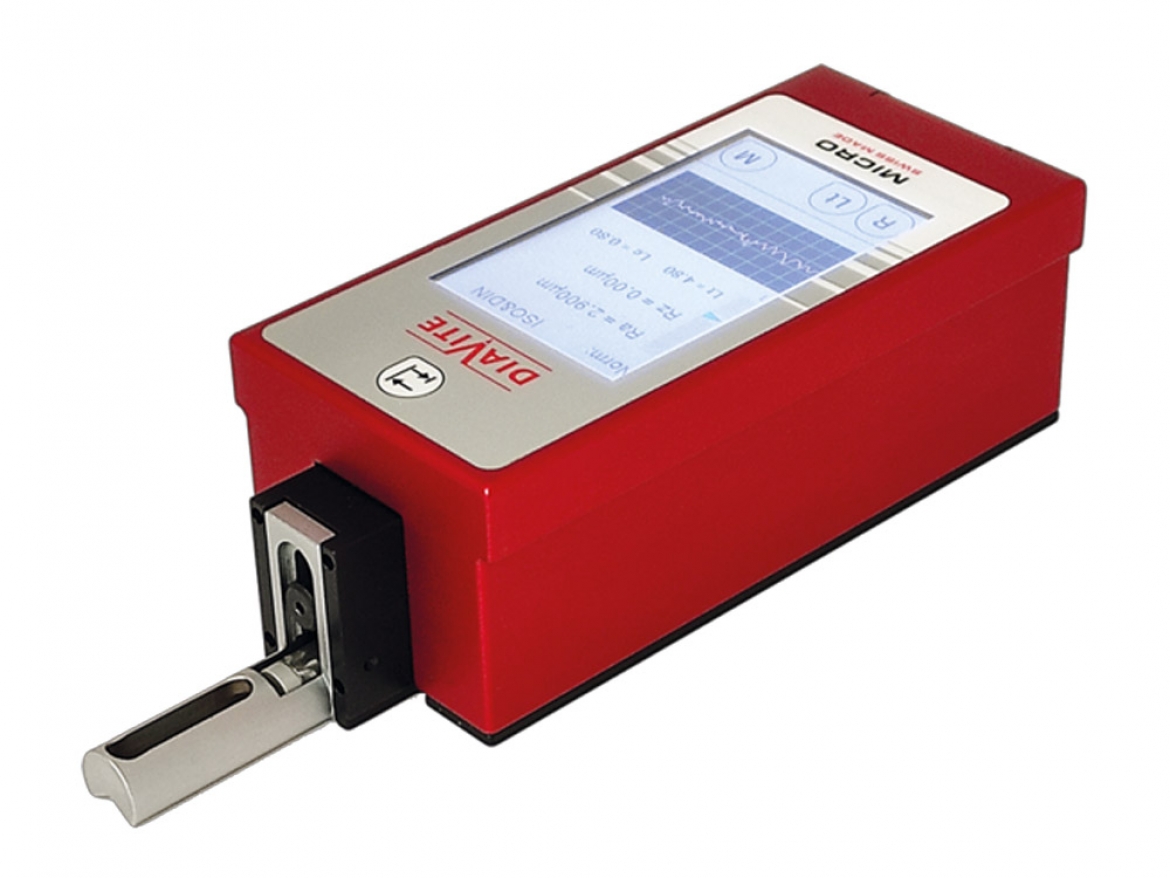

DIAVITE MICRO — прилад для вимірювання шорсткості поверхні, який підходить для використання в майстернях, вимірювальних лабораторіях та при вхідному контролі. Профілометр дозволяє виконувати складні вимірювальні задачі з використанням опціонального програмного забезпечення для ПК.
Ергономічна форма приладу забезпечує просту та зручну експлуатацію, а міцний алюмінієвий корпус захищає вимірювальний модуль від впливу зовнішніх факторів. Великий дисплей з підсвічуванням та інтуїтивно зрозуміле багатомовне меню спрощують виконання вимірювань шорсткості поверхні.

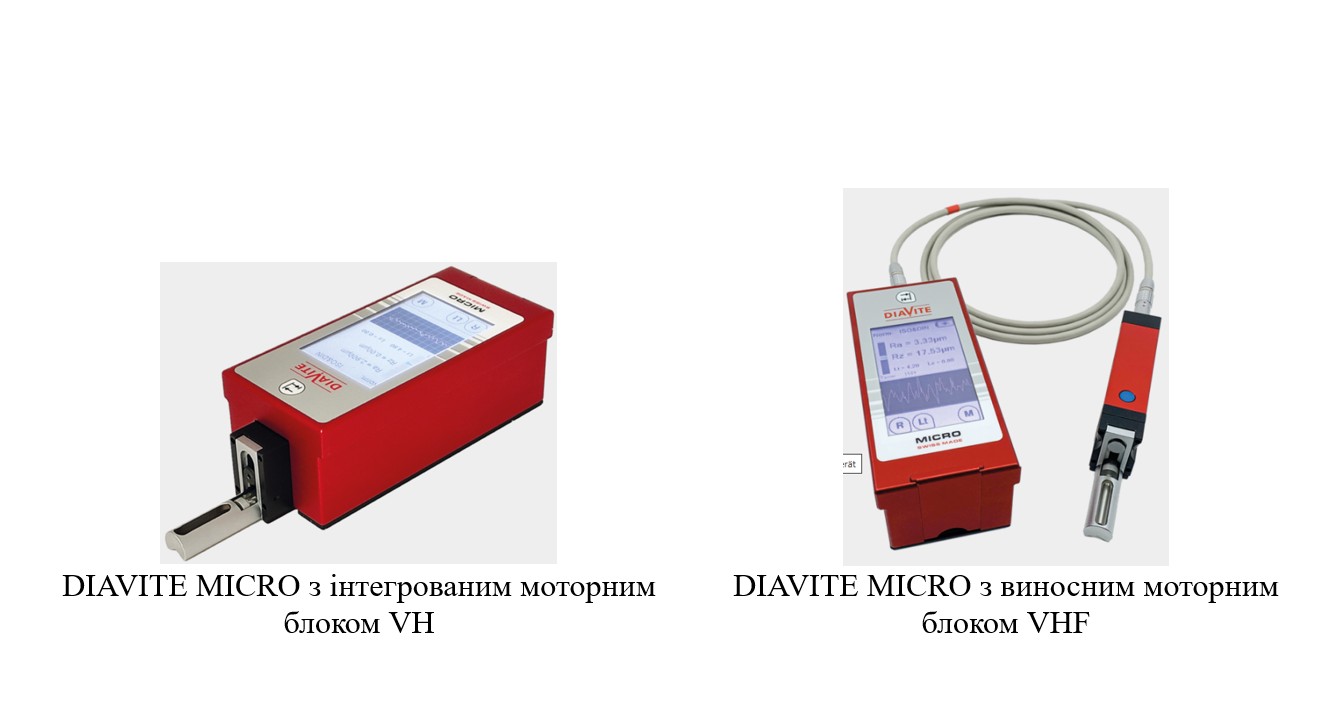

DIAVITE MICRO доступний у двох варіантах виконання:
- з інтегрованим моторним блоком VH;
- з виносним моторним блоком VHF.
Особливості профілометра DIAVITE MICRO
- високоточний прилад для вимірювання шорсткості;
- універсальне використання в майстернях, лабораторіях та при вхідному контролі;
- калібрування до 3 датчиків;
- автоматичне калібрування;
- просте багатомовне меню;
- пам’ять для збереження даних;
- аксесуари для широкого спектра застосувань;
- регулювання довжини вимірювання в діапазоні від 0,48 до 16 мм;
- широкий вибір датчиків для різних вимірювальних задач;
- можливість використання спеціальних рішень під замовлення.
Переваги використання
Профілометр DIAVITE MICRO забезпечує ефективне виконання щоденних вимірювальних робіт завдяки широкому вибору аксесуарів та датчиків. Опціональне програмне забезпечення для ПК дозволяє працювати зі складними вимірювальними задачами та обробкою результатів вимірювань.
| MICRO VH | MICRO VHF | |
|---|---|---|
| Параметри шорсткості | ISO 21290: Ra, Rz, Rt, Rzmax, Rp, Rv, Rsm, Rq ISO 4287: Ra, Rz, Rt, Rmax, Rp, Rv, Rsm, Rq ISO 12085: R, AR, Rx |
|
| Діапазони вимірювання | Ra, Rq: 0 – 20,00 мкм | 0 – 800 мкдюймів (µin) Усі інші параметри: 0 – 350,0 мкм | 0 – 1400 мкдюймів (µin) |
|
| Дискретність індикації | Усі виміряні значення: 0,01 мкм | |
| Вихідні інтерфейси | 1× USB (передача даних та заряджання) | |
| Вологість | макс. 80%, без конденсації | |
| Мови інтерфейсу | німецька, англійська, французька, італійська, іспанська, польська | |
| Система трасування | Аналогова технологія на ефекті Холла з високою лінійністю вихідного сигналу | |
| Базова довжина (Lc) | 0,08 мм / 0,25 мм / 0,8 мм / 2,5 мм | |
| Наконечник щупа датчика | Алмазний наконечник: 5 мкм, 90° (стандарт) або 2 мкм, 60° (опція) | |
| Діапазон вимірювання по осі Z | приблизно 450 мкм | |
| Статичне вимірювальне зусилля | щуп < 0,75 мН | |
| Статичне зусилля притиску ковзної опори | skid< 0,15 Н | |
| Швидкість трасування | 0,5 мм/с | |
| Швидкість зворотного ходу | приблизно 1,0 мм/с | |
| Привід (моторний блок) | Інтегрований VH, довжина вимірювання 0,48 – 16 мм | VHF зі з'єднувальним кабелем, довжина вимірювання 0,48 – 16 мм |
| Тип датчиків | Датчики з ковзною опорою | Датчики з ковзною і безковзною опорою |
| Габаритні розміри блоку індикації (Д × Ш × В) | приблизно 150 × 60 × 45 мм | |
| Габаритні розміри моторного блоку (Д × Ш × В) |
приблизно 136 × 20 × 33 мм | |
Комплект постачання:
- Блок індикації DIAVITE MICRO
- Інтегрований моторний блок VH або моторний блок VHF
- З'єднувальний кабель (для MICRO VHF)
- Стандартний датчик SH
- Калібрувальний зразок (металевий) Ra = 3,0 мкм
- USB-кабель (передача даних і заряджання)
- Викрутка
- Керівництво з експлуатації
- Програмне забезпечення DIAVITE App light
- Кейс для зберігання
- Протокол випробувань

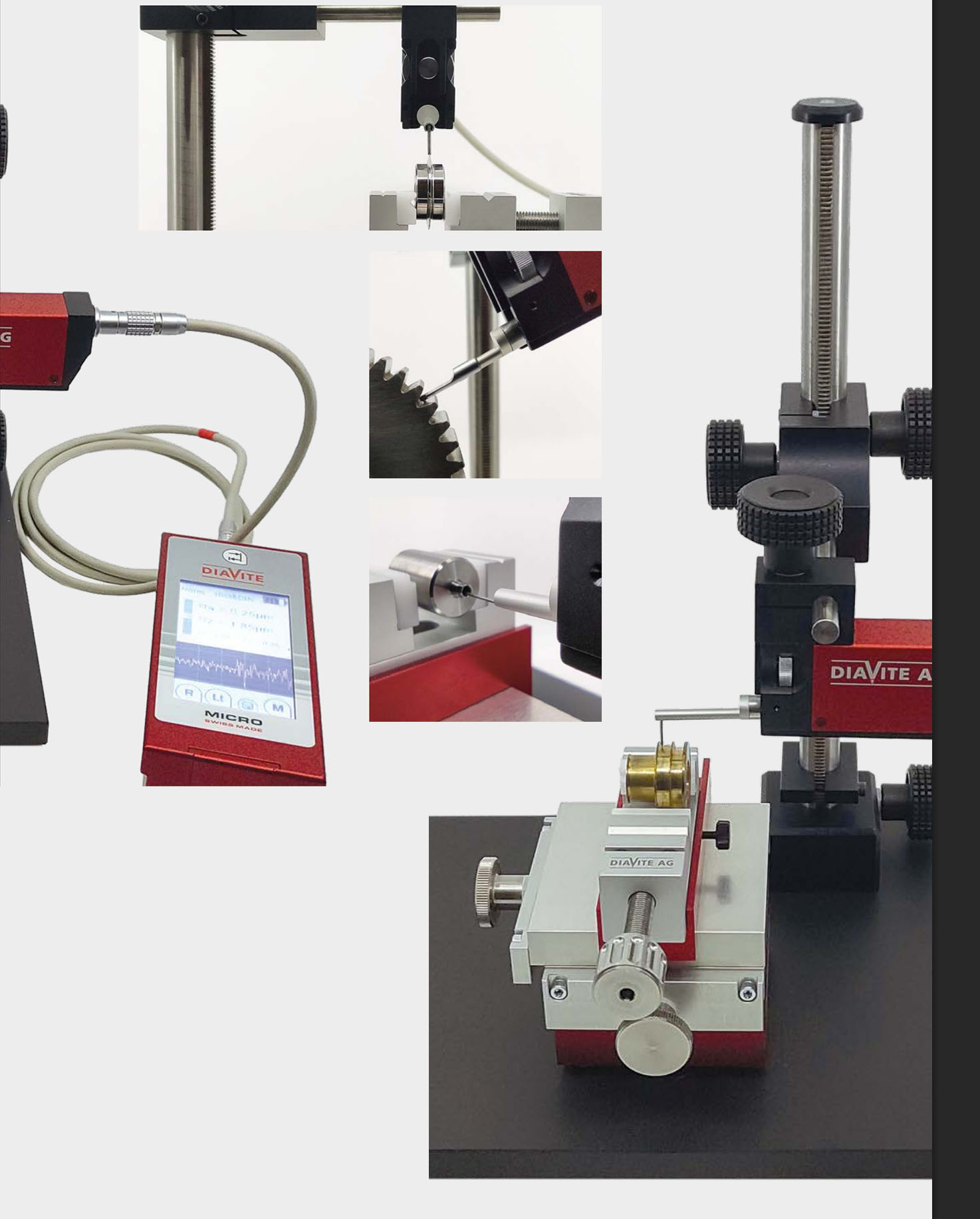

Приклади застосування MICRO VHF:

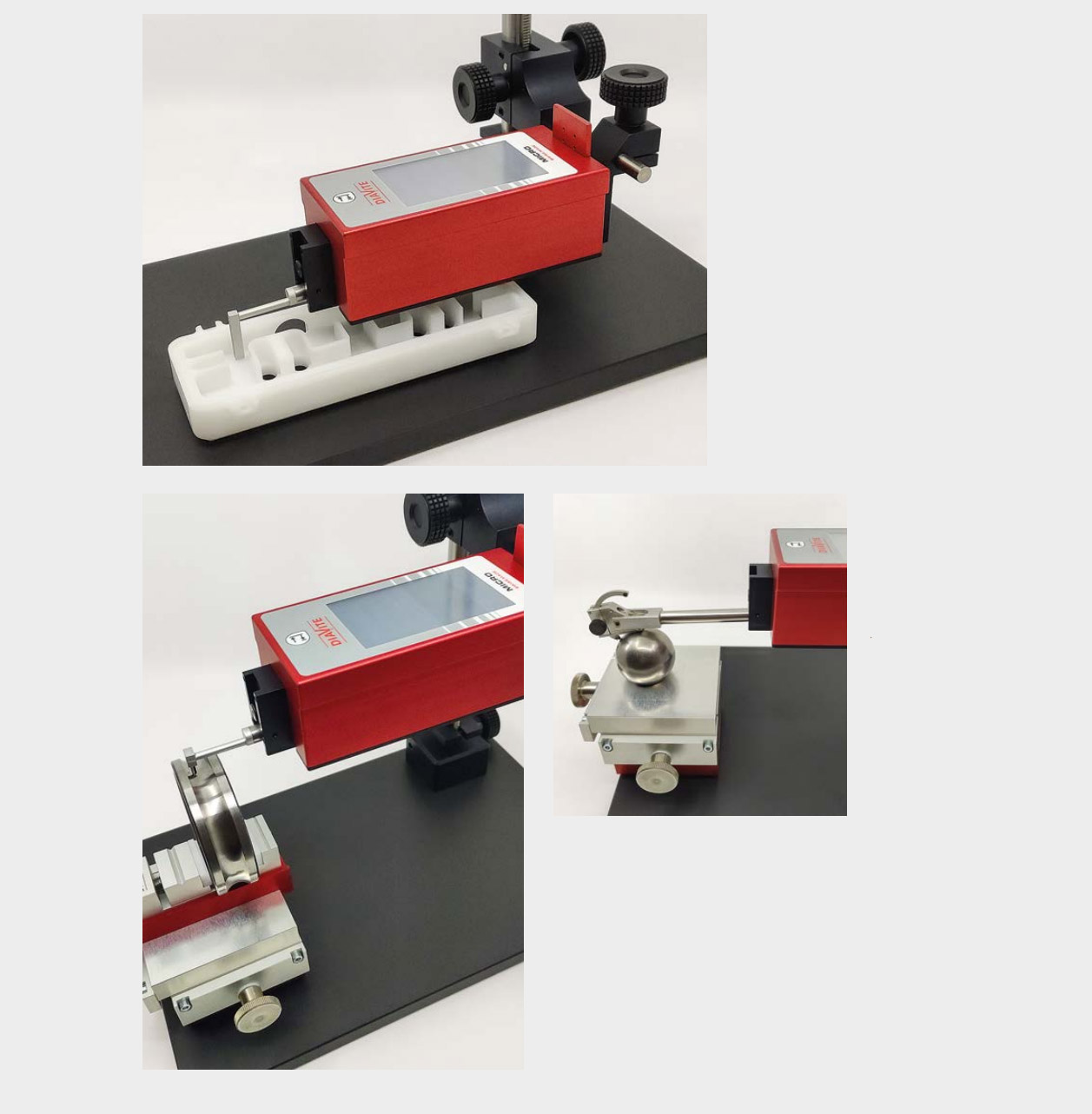

Приклади застосування MICRO VH:
