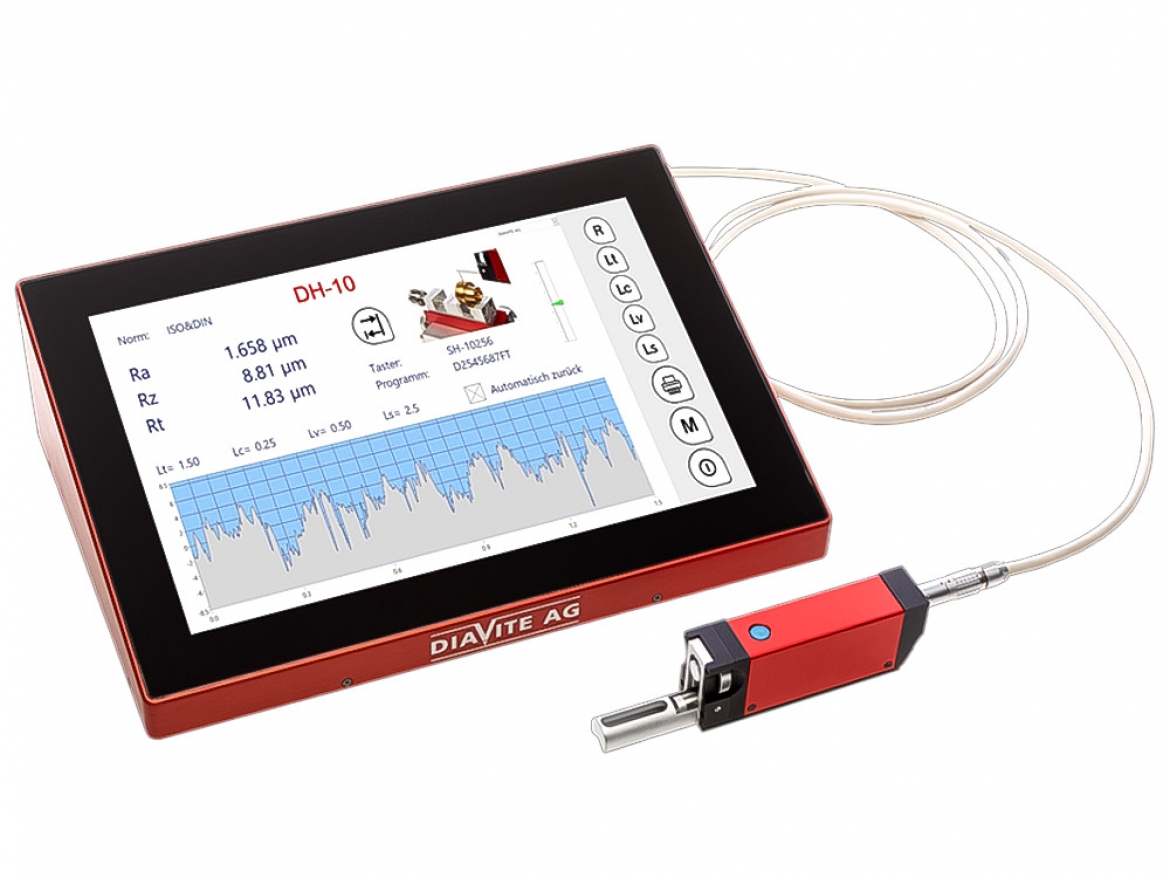

Профілометр для вимірювання шорсткості поверхні
DIAVITE DH-10 TOUCH можна працювати з датчиками з ковзною і безковзною опорою. Увесь асортимент датчиків DIAVITE доступний при використанні одного приладу.
На 10,1″ сенсорному дисплеї Full HD розміщені всі елементи керування для швидкого та зручного виконання вимірювань. Ви задаєте параметри вимірювання (довжину вимірювання, фільтр, швидкість тощо) та зберігаєте їх разом із зображенням і відповідним протоколом.
Через меню або за допомогою сканера штрихкодів обирається програма та виконується вимірювання. Протокол може бути надрукований через LAN (WLAN/Bluetooth) або збережений на сервері чи USB-накопичувачі у попередньо визначеному каталозі.
Доступне збереження у форматах PDF, CSV або TXT. Також передбачено статистичну обробку серії вимірювань.
Особливості профілометра DIAVITE DH-10 TOUCH
- Високоточний прилад для вимірювання шорсткості для універсального застосування у виробничих цехах та вимірювальних лабораторіях
- Регульована швидкість вимірювання
- Широкий вибір датчиків для майже всіх вимірювальних задач, включаючи індивідуальні рішення
- Аксесуари для широкого спектра застосувань, особливо важливі при роботі з безковзними датчиками
- Автоматичне калібрування
- Калібрування до 8 датчиків
- Просте багатомовне меню
- Регульована довжина (ділянка) вимірювання в діапазоні 0,5–15,0 мм
- Збереження умов вимірювання разом із зображенням
- Індикація перевищення допусків виміряних значень
Технічні характеристики
| DH-10 TOUCH | |
|---|---|
| Параметри шорсткості | ISO/DIN: Ra, Rz (DIN), Rmax, R3z, Rt, Rq (RMS), Rk, Rp, Rv, Rpk, Rvk, MR1, MR2, RPc, C1, C2, contact ratio Rmr, CO, Cz, V0, Rdg, RL0 JIS: Ra (JIS), Rz (JIS) ISO 12085: R, AR, Rx |
| Параметри профілю | ISO/DIN: Pa, Pz, Pt, Pq, Pmr, PPc, Pmax |
| Діапазони вимірювання | Ra, Rq: 0 – 20,00 мкм | 0 – 800 мкдюймів (µin) Усі інші параметри: 0 – 350,0 мкм | 0 – 1400 мкдюймів (µin) |
| Дискретність індикації | Ra, Rq: 0,001 мкм Усі інші виміряні значення: 0,01 мкм |
| Вихідні інтерфейси | 2× USB-3.0 / 1x mini HDMI / 1x LAN/RJ45 |
| Вологість | макс. 80%, без конденсації |
| Мови інтерфейсу | німецька, англійська, французька, італійська, іспанська, польська, китайська |
| Система трасування | Аналогова технологія на ефекті Холла з високою лінійністю вихідного сигналу |
| Базова довжина (Lc) | 0,08 мм / 0,25 мм / 0,8 мм / 2,5 мм / «OFF» без фільтрації для параметрів профілю |
| Наконечник щупа датчика | Алмазний наконечник: 5 мкм, 90° (стандарт) або 2 мкм, 60° (опція) |
| Діапазон вимірювання по осі Z | приблизно 450 мкм |
| Статичне вимірювальне зусилля | щуп < 0,75 мН |
| Статичне зусилля притиску ковзної опори | skid< 0,15 Н |
| Швидкість трасування | 0,25 / 0,5 / 1,0 мм/с |
| Швидкість зворотного ходу | приблизно 1,0 мм/с |
| Привід (моторний блок) | VHF для всих датчиків з ковзною і безковзною опорою, довжина вимірювання 0,48 – 16 мм |
| Габаритні розміри блоку індикації (Д × Ш × В) | приблизно 265 × 175 × 75 мм |
| Габаритні розміри моторного блоку (Д × Ш × В) |
приблизно 136 × 20 × 33 мм |
Комплект постачання
| Версія з датчиків з безковзною опопрою* | Версія з датчиків з ковзною опопрою* |
|---|---|
| Блок індикації DIAVITE DH-10 TOUCH | Блок індикації DIAVITE DH-10 TOUCH |
| Моторний блок VHF | Моторний блок VHF |
| Стандартний датчик NFH | Стандартний датчик SH |
| Калібрувальний зразок (металевий) Ra = 3,0 мкм | Калібрувальний зразок (металевий) Ra = 3,0 мкм |
| Зарядний пристрій | Зарядний пристрій |
| З'єднувальний кабель | З'єднувальний кабель |
| Кейс для зберігання | Кейс для зберігання |
| Вимірювальна підставка з алюмінієвою опорною плитою та колоною 250 мм |
