Основні особливості
Вибранализаторы серії ADL спеціально розроблені для проведення виміру частот, реєстрації і наданню виміряних значень в пропорційних одиницях фізичних величин: віброприскорення, середнього квадратичного і значення віброшвидкості, а також вимір частоти обертання ротора (якщо передбачено типом віброаналізатора).
Основна сфера застосування віброаналізаторів – контроль механічного стану різного устаткування при експлуатації, ремонтах і технічному обслуговуванні, діагностика підшипників, зубчастих передач, турбін, генераторів, вентиляторів, насосів, різних роторів, конструкцій в цілому і їх окремих елементів, вібраційних і стендових випробувань.
Спеціальне програмне забезпечення дозволяє швидко і якісно проводити виміри з подальшим збереженням отриманих даних в пам'ять приладу з можливістю вивантаження в ПК.
Інтуїтивно просте меню користувача дає можливість ефективно використати увесь функціонал приладу фахівцеві без проходження спеціального навчання. Оператор може побачити побудований графік спектральних характеристик у будь-якому зручному для нього масштабі.
Управління приладом здійснюється за допомогою кнопок і/або сенсорного дисплея резистивного типу.
Для моделей віброметрів, оснащених датчиком оборотів передбачена функція проведення 1-но та 2-х площинного балансування з розрахунком коригуючої маси вантажу і вказівкою фазового кута його установки.
За завданням замовника діапазони, параметри, чутливість і функціонал приладу можуть змінюватися. Можливе додавання наступних функцій:
- обчислення RMS в заданому діапазоні
- обчислення Пік-факторів
- спектру огинаючої
- крос-спектрів
- кореляції і автокореляції
- коваріації
- колірний каскадний спектр
- побудова трендів, орбіт, АЧХ, ФЧХ
- розгін-вибігання, генератор і ін.

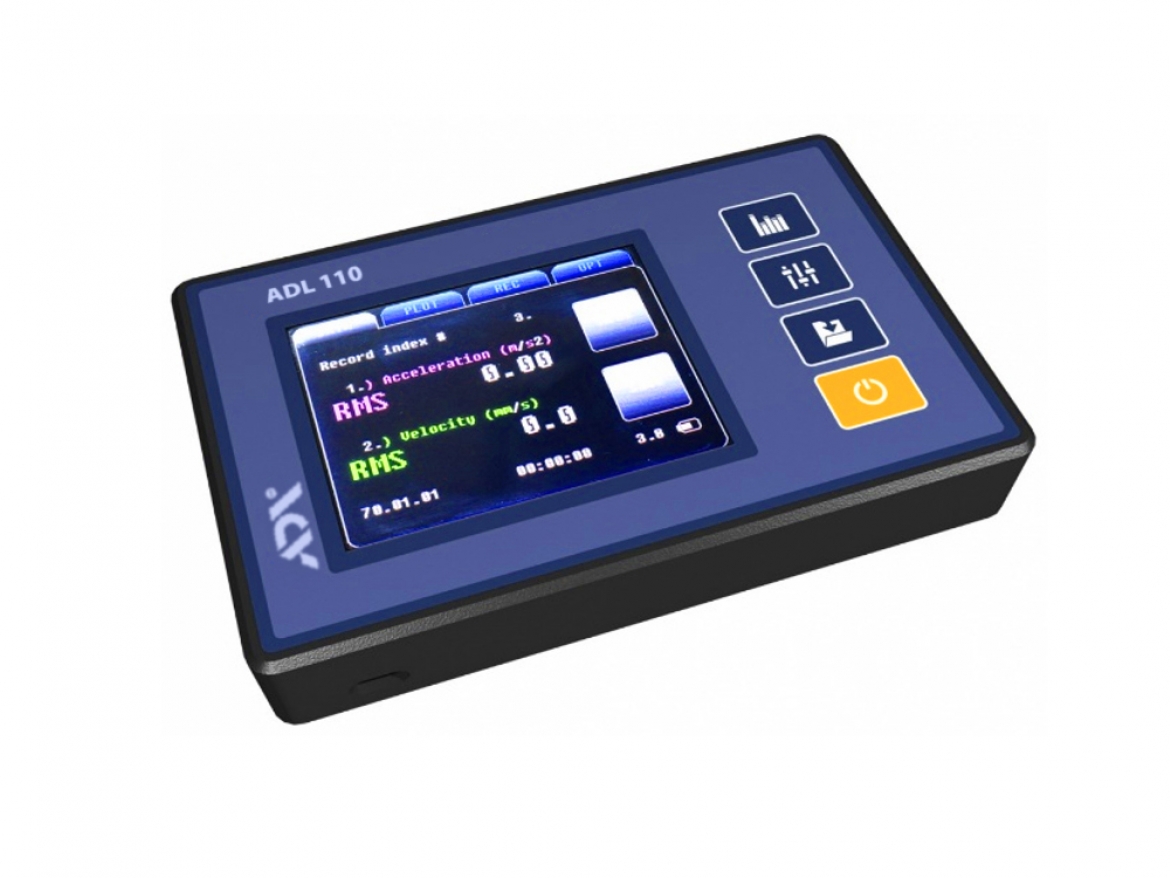

| Віброаналізатор серії ADL | 110 | 211 | ||
| Число каналов виміру: | 1 | 2 | ||
| Число каналов виміру вібрації: | 1 | 1 | ||
| Число каналів виміру оборотів: | - | 1 | ||
| Тип датчика | S1K | S1K | ||
| Частотний діапазон вимірів, Гц | 10-1000 | 10-1000 | ||
| Спосіб введення команд | Сенсорний екран + кнопки* | |||
| Дисплей, дюйми | 3.2 | |||
| Діапазон величин вимірів: віброприскорення, м/с2 віброшвидкості, мм/з |
до 100 | |||
| Крок по частоті: у спектрі від 10Гц до 1000Гц, Гц не більше у спектрі від 10Гц до 10000Гц, Гц не більше |
0,77 16 |
|||
| Кількість усереднювань, ізм | 1, 4, 8 | |||
| Об'єм пам'яті для зберігання результатів вимірів, Гбайт | 4 | |||
| Межа основної відносної погрішності % | ±5 | |||
| Наявність виходів для сполучення з комп'ютером | USB 2.0 | |||
| Живлення приладу | акумулятор 3,7 В, | |||
| Час безперервної роботи від акумуляторної батареї, не менше, ч | 8 | |||
| Середній час повного заряду справного акумулятора, ч | 4 | |||
| Умови довкілля : - температура, °З - відносна вологість % |
від 10 до 40 до 80 |
|||
| Електричне опори ізоляції ланцюгу живлення в нормальних умовах, МОм | 20 | |||
| напруженістю магнітного поля до, А/м | 80 | |||
| Міра захисту по ГОСТ 14254-96 не нижче | IP54 | |||
| Габаритні розміри приладу ДхШхВ, мм | 130х90х30 | |||
| Маса віброаналізатора, не більше, кг | 0,6 | |||
| Термін служби, років | 5 | |||
