Відрізний верстат для точного різання матеріалів

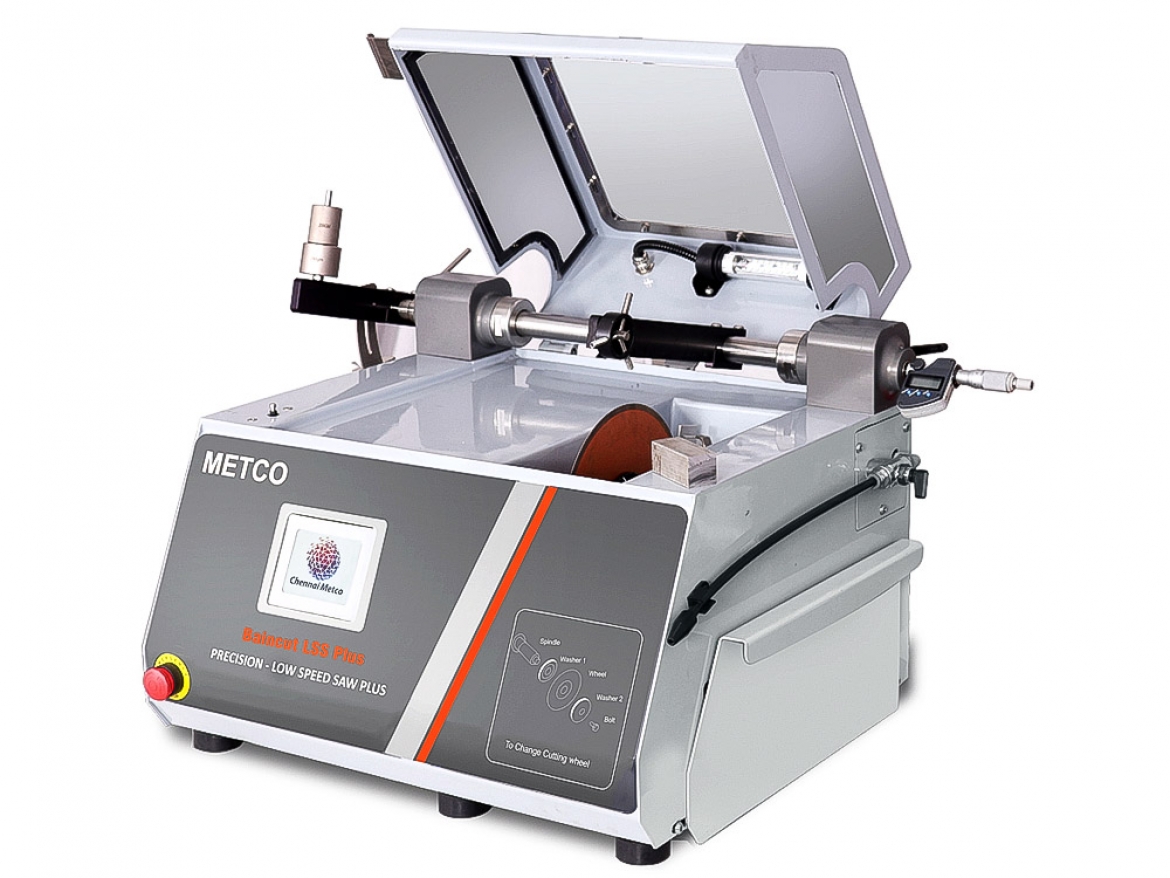

BAINCUT – LSS Plus — це сучасний відрізний верстат, який забезпечує прецизійне різання матеріалів різної твердості.
Завдяки низькошвидкісній технології, верстат ідеально підходить для роботи з крихкими та складними зразками.
Переваги відрізного верстата BAINCUT – LSS Plus
- Висока точність різання до 10 мікрон
- Низькошвидкісний відрізний верстат для делікатних матеріалів
- Стабільна робота без вібрацій
- Автоматичне завершення процесу
- Компактний настільний відрізний верстат
Де використовується відрізний верстат
Прецизійний відрізний верстат BAINCUT – LSS Plus застосовується для:
- металографії
- лабораторних досліджень
- підготовки зразків
- різання твердих матеріалів
- контролю якості
Сучасний відрізний верстат із сенсорним керуванням
Верстат оснащений кольоровим сенсорним дисплеєм (HMI).
Можливості керування
- інтуїтивний інтерфейс
- швидке налаштування параметрів
- попередньо встановлені програми
Високоточний відрізний верстат для лабораторій
Прецизійні налаштування
- мікрометричне регулювання (0–25 мм)
- точне позиціонування зразка
Контроль швидкості різання
- плавне регулювання 60–1000 об/хв
- стабільна робота шпинделя
Система охолодження відрізного верстата
Переваги системи
- рециркуляція охолоджуючої рідини
- захист матеріалу від перегріву
- збільшення ресурсу диска
Безпечний відрізний верстат для щоденної роботи
Захист оператора
- захисний кожух
- аварійна зупинка
Автоматизація процесу
- автоматичне вимкнення
- робота без постійного контролю
Чому варто купити відрізний верстат BAINCUT – LSS Plus
- Прецизійна точність
- Надійна конструкція
- Довгий термін служби
- Оптимальне рішення для лабораторій
| Параметр | Характеристика |
|---|---|
| Тип обладнання | Прецизійний низькошвидкісний відрізний верстат |
| Призначення | Точне різання всіх типів матеріалів, зокрема твердих і крихких (штучні кристали, кераміка, композити тощо) |
| Виконання | Настільний, компактний |
| Матеріал конструкції | Алюмінієва основа та дверна система з нержавіючої сталі. |
| Конструкція | Алюмінієвий сплав підвищеної міцності з антикорозійним покриттям |
| Ріжуча здатність | до 50 мм (диск 4” - 7” / Ø100-175 мм) |
| Потужність двигуна | 180 Вт |
| Тип двигуна | Однофазний |
| Швидкість обертання | 60–1000 об/хв (плавне безперервне регулювання) |
| Регулювання положення зразка | незначне горизонтальне налаштування |
| Точність подачі зразка | не більше 10 мкм |
| Точність позиціонування | 10 мкм |
| Діаметр посадкового отвору | 12,7 мм х 25,4мм х31,75 мм |
| Система керування | Кольоровий сенсорний дисплей з мікрочіповою технологією |
| Автоматичне вимкнення | ак, після завершення різання |
| Система автоматичного різання | Так (Auto Cut-Off) |
| Подача зразка | Гравітаційна (під власною вагою) з регулюванням до 400 г |
| Поперечна подача | Мікрометрична, 0–25 мм |
| Система охолодження | Вбудована рециркуляційна ванна з нержавіючої сталі |
| Захисний екран | Прозорий захист від бризок охолоджуючої рідини |
| Типи затискачів | 4 типи для різання під оптимальним кутом |
| Аварійна зупинка | Так |
| Безпека | Аварійна зупинка, safety switch - Верстат із запобіжним вимикачем може працювати без допомоги людини |
| Відповідність стандартам | CE |
| Габарити | 650 × 550 × 420 мм |
| Електроживлення | 220 В, 50 Гц (1 + N + PE) |
Витратні матеріали:
| Код | Найменування | Застосування |
|---|---|---|
| Відрізні диски | ||
| EU412H | Алмазний диск 100 × 0,3 × 12,7 мм | Полімери, друковані плати, титан, термічні покриття |
| EU412L | Алмазний диск 100 × 0,3 × 12,7 мм | Камінь, кераміка, карбіди, борвмісні композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU515L | Алмазний диск 125 × 0,4 × 12,7 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU515H | Алмазний диск 125 × 0,4 × 12,7 мм | Полімери, титан, покриття |
| EU306L | Алмазний диск 75 × 0,15 × 12,7 мм | Камінь, кераміка, карбіди, борвмісні композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU620L | Алмазний диск 150 × 0,5 × 12,7 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU725L | Алмазний диск 175 × 0,6 × 12,7 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU306H | Алмазний диск 75 × 0,15 × 12,7 мм | Полімери, друковані плати, титан, термічні покриття |
| EU620H | Алмазний диск 150 × 0,5 × 12,7 мм | Полімери, друковані плати, титан, термічні покриття |
| EU725H | Алмазний диск 175 × 0,6 × 12,7 мм | Полімери, друковані плати, титан, термічні покриття |
| ZX412L | Алмазний диск 100 × 12,7 × 0,3 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| ZX515L | Алмазний диск 125 × 12,7 × 0,4 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| ZX620L | Алмазний диск 150 × 12,7 × 0,5 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| ZX412C | CBN-диск 100 × 0,3 × 12,7 мм | Швидкорізальні сталі, Inconel, Stellite, сплави на основі Fe та Co, нікелеві суперсплави, свинцеві, титанові та нержавіючі сталі |
| EU515C | CBN-диск 125 × 12,7 × 0,4 мм | Швидкорізальні сталі, Inconel, Stellite, сплави на основі Fe та Co, нікелеві суперсплави, титанові та нержавіючі сталі |
| EU620C | CBN-диск 150 × 12,7 × 0,5 мм | Швидкорізальні сталі, Inconel, Stellite, сплави на основі Fe та Co, нікелеві суперсплави, титанові та нержавіючі сталі |
| ZX308C | CBN-диск 75 × 12,7 × 0,2 мм | (застосування аналогічне — для високолегованих і жароміцних сплавів) |
| DB101 | LSS Coolant Oil | Охолоджувальна рідина для процесу різання |
| CAFO009 | Coolant Anti Foam | Антипінна добавка для охолоджувальної рідини |
Примітки:
| Пункт | Опис |
|---|---|
| Використання алмазних дисків | Алмазні відрізні диски є крихкими та потребують обережного поводження |
| Підбір інструменту | Необхідно правильно підбирати тип диска відповідно до матеріалу |
| Режими різання | Важливо дотримуватись рекомендованих швидкостей і навантаження |
| Відповідальність | У разі пошкодження дисків під час експлуатації постачальник відповідальності не несе |
| Призначення обладнання | Верстат призначений виключно для лабораторного використання. Використання у виробництві Потребує попереднього погодження з виробником |
