Відрізний верстат для точного різання малих і твердих зразків

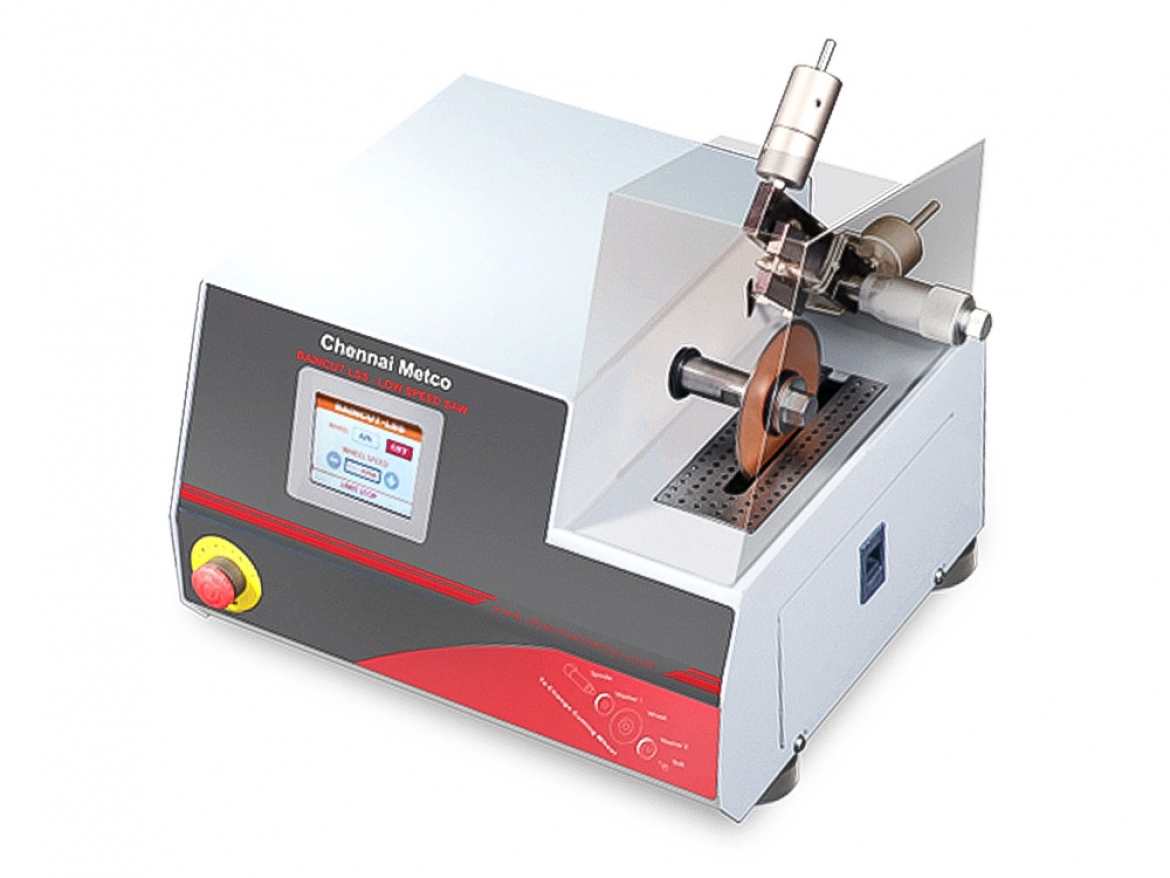

BAINCUT – LSS — це компактний прецизійний низькошвидкісний відрізний верстат, призначений для точного різання матеріалів різної твердості.
Завдяки низькій швидкості обертання верстат ідеально підходить для роботи з дуже малими, твердими та крихкими зразками, що особливо важливо у металографії та науково-дослідних задачах.
Переваги відрізного верстата BAINCUT – LSS
- Прецизійна точність різання до 10 мікрон
- Низькошвидкісна технологія для делікатних матеріалів
- Компактний настільний відрізний верстат
- Стабільна робота без вібрацій
- Автоматичне завершення різання
- Простота в експлуатації
Це оптимальне рішення для лабораторій, де важлива точність навіть у найменших деталях.
Де використовується відрізний верстат
Прецизійний відрізний верстат BAINCUT – LSS застосовується для:
- металографічних досліджень
- підготовки мікрозразків
- різання твердих матеріалів
- лабораторного контролю якості
- науково-дослідних робіт (R&D)
Компактний відрізний верстат із високою точністю
Точність і контроль
- точність позиціонування до 10 мікрон
- високоточний шпиндель
- стабільна система переміщення зразка
Регулювання процесу різання
- плавне регулювання швидкості (60–600 об/хв)
- мікрометричне регулювання подачі (0–25 мм)
- регулювання положення зразка
Сучасна система керування
Верстат оснащений кольоровим сенсорним дисплеєм (HMI).
Можливості інтерфейсу
- інтуїтивне управління
- швидкий доступ до налаштувань
- попередньо встановлені програми
Система охолодження відрізного верстата
Переваги охолодження
- вбудована система рециркуляції
- захист від перегріву
- збільшення ресурсу відрізного диска
- нержавіючий резервуар
- захисний екран від бризок
Безпечний відрізний верстат для лабораторії
Захист оператора
- прозорий захисний екран
- система блокування (верстат не працює при відкритому захисному кожусі (опція))
- аварійна кнопка зупинки
Автоматизація роботи
- автоматичне вимкнення після різання
- гравітаційна подача
Гнучкість у роботі зі зразками
- 4 типи фіксаторів
- різання під оптимальним кутом
- робота з мікро- та твердими зразками
Чому варто купити відрізний верстат BAINCUT – LSS
Якщо потрібен компактний і точний відрізний верстат для лабораторних задач — BAINCUT – LSS стане надійним рішенням.
Це обладнання забезпечує:
- стабільну якість різання
- точність на мікрорівні
- зручність у щоденній роботі
| Параметр | Характеристика |
|---|---|
| Тип обладнання | Прецизійний низькошвидкісний відрізний верстат |
| Призначення | Точне різання всіх типів матеріалів, зокрема твердих і крихких (штучні кристали, кераміка, композити тощо) |
| Виконання | Настільний, компактний |
| Матеріал конструкції | Алюмінієва основа, кожух із нержавіючої сталі |
| Конструкція | Алюмінієвий сплав підвищеної міцності з антикорозійним покриттям |
| Ріжуча здатність | до 20 мм (диск 4” / Ø100 мм); до 30 мм (диск 5” / Ø125 мм) |
| Потужність двигуна | 200 Вт |
| Тип двигуна | Однофазний, цифровий, високий крутний момент |
| Швидкість обертання | 60–600 об/хв (плавне безперервне регулювання) |
| Регулювання положення зразка | незначне горизонтальне налаштування |
| Точність шпинделя | 10–20 мкм |
| Точність подачі зразка | не більше 10 мкм |
| Точність позиціонування | 10 мкм |
| Діаметр посадкового отвору | 12,7 мм |
| Система керування | Кольоровий сенсорний дисплей (Touch Screen) |
| Автоматичне вимкнення | Так, після завершення різання |
| Система автоматичного різання | Так (Auto Cut-Off) |
| Подача зразка | Гравітаційна (під власною вагою) з регулюванням до 400 г |
| Поперечна подача | Мікрометрична, 0–25 мм |
| Система охолодження | Вбудована рециркуляційна ванна з нержавіючої сталі |
| Захисний екран | Прозорий захист від бризок охолоджуючої рідини |
| Типи затискачів | 4 типи для різання під оптимальним кутом |
| Аварійна зупинка | Так |
| Безпека | Аварійна зупинка, Блокування роботи при відкритому захисному кожусі (опція) |
| Відповідність стандартам | CE |
| Габарити | 410 × 410 × 400 мм |
| Електроживлення | 220 В, 50 Гц (1 + N + PE) |
Витратні матеріали:
| Код | Найменування | Застосування |
|---|---|---|
| EU412H | Алмазний диск 100 × 0,3 × 12,7 мм | Полімери, друковані плати, титан, термічні покриття |
| EU412L | Алмазний диск 100 × 0,3 × 12,7 мм | Камінь, кераміка, карбіди, борвмісні композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU515L | Алмазний диск 125 × 0,4 × 12,7 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU515H | Алмазний диск 125 × 0,4 × 12,7 мм | Полімери, титан, покриття |
| ZX412L | Алмазний диск 100 × 12,7 × 0,3 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| ZX515L | Алмазний диск 125 × 12,7 × 0,4 мм | Камінь, кераміка, карбіди, композити, скло, тугоплавкі матеріали (>60 HRC) |
| EU412C | CBN-диск 100 × 12,7 × 0,3 мм | Швидкорізальні сталі, Inconel, Stellite, сплави на основі Fe, Co, Ni, титанові та нержавіючі сталі |
| EU515C | CBN-диск 125 × 12,7 × 0,4 мм | Високолеговані сталі, нікелеві та кобальтові сплави, титанові та нержавіючі сталі |
| ZX412C | CBN-диск 100 × 0,3 × 12,7 мм | Швидкорізальні сталі, Inconel, Stellite, сплави на основі заліза та кобальту, нікелеві суперсплави, свинцеві сплави, титанові та нержавіючі сталі |
| DB101 | LSS Coolant Oil | Охолоджувальна рідина для процесу різання |
| CAFO009 | Coolant Anti Foam | Антипінна добавка для охолоджувальної рідини |
Примітки:
| Пункт | Опис |
|---|---|
| Використання алмазних дисків | Алмазні відрізні диски є крихкими та потребують обережного поводження |
| Підбір інструменту | Необхідно правильно підбирати тип диска відповідно до матеріалу |
| Режими різання | Важливо дотримуватись рекомендованих швидкостей і навантаження |
| Відповідальність | У разі пошкодження дисків під час експлуатації постачальник відповідальності не несе |
| Призначення обладнання | Верстат призначений виключно для лабораторного використання. Використання у виробництві Потребує попереднього погодження з виробником |
