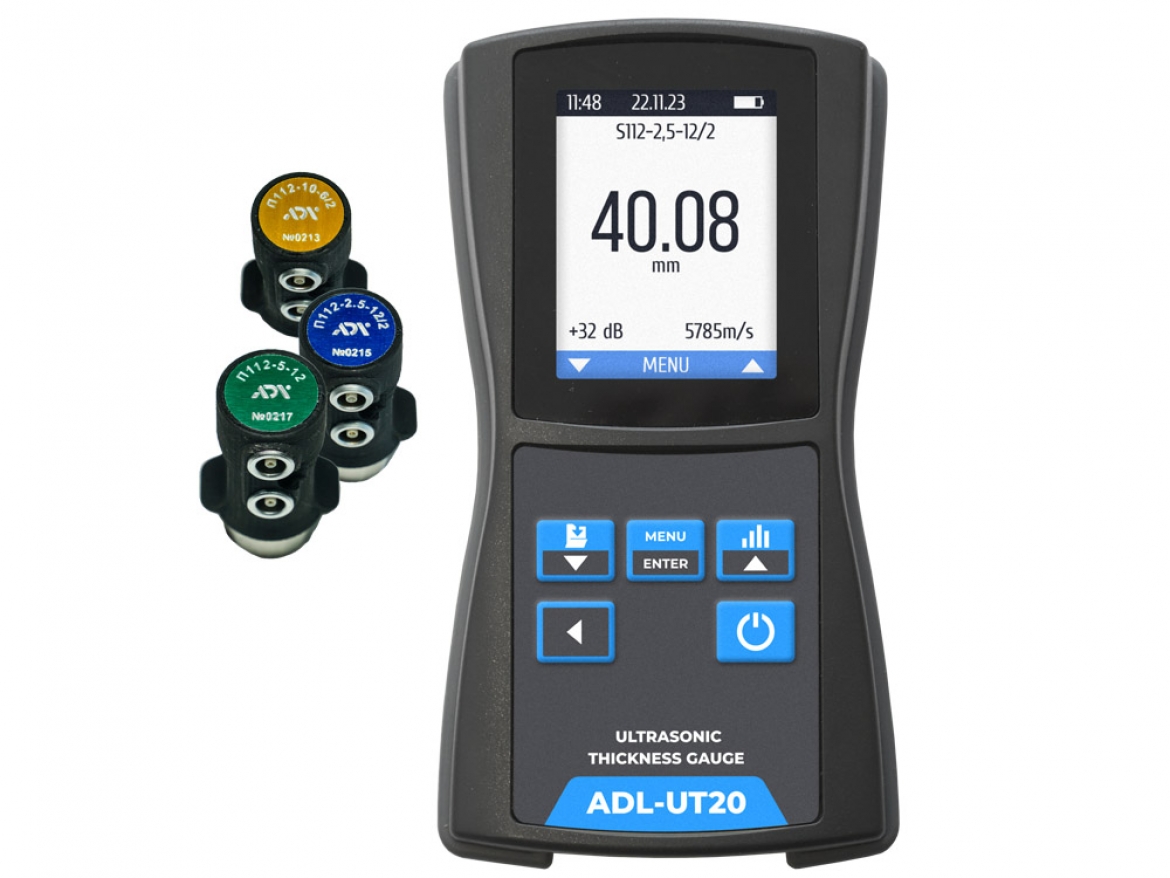

ADL-UT20 може працювати з будь-якими окремо-поєднаними перетворювачами, працюючими на частотах від 2,5 Мгц до 10 Мгц, їх використання забезпечує високу достовірність результатів в лабораторних, цехових і польових умовах.
Прилад реалізований на сучасній електронній базі, оснащений яскравим кольоровим екраном і вбудованою пам'яттю для зберігання налаштувань, характеристик і результатів.
Має простий і інтуїтивно зрозумілий інтерфейс.
Легкий удароміцний корпус забезпечує пиловологозахищенність у різних умовах експлуатації, стійкість до падінь з висоти до 2-х метрів.
Ультразвуковий товщиномір ADL-UT20 найчастіше використовується для оперативного виміру товщини металевих і неметалевих виробів: листів, місткостей, труб, трубопроводів, мостових, корпусних, транспортних і інших конструкцій, у процесі їх експлуатації для визначення корозійного стану або після їх виготовлення.
Широко застосовується на енергетичних, металургійних, машинобудівних, суднобудівельних, транспортних та інших промислових підприємствах.
Особливості УЗК товщиноміра ADL-UT20:
- висока чутливість;
- зручність у роботі;
- інтуїтивно простий інтерфейс;
- можливість ручного й автоматичного регулювання чутливості;
- діапазон вимірів від 0,8 до 300 мм;
- можливість підключення будь-якої кількості перетворювачів;
- яскравий кольоровий екран;
- можливість запису результатів виміру та передачі даних у комп'ютер;
- великий об'єм пам'яті, понад 5 000 вимірів;
- вбудований Li-Іon акумулятор забезпечує роботу до 8 - 9 годин;
Функціональні можливості товщиноміра забезпечують видачу повідомлень про рівень заряду батареї, а також додаткового сповіщення про гранично допустимий розряд батареї. При виключенні прилад запам'ятовує налаштування для перетворювача (корекції установки нуля, коефіцієнта посилення, встановленої швидкості ультразвуку в матеріалі та рівнів). Доступна функція налаштування перетворювачів із забезпеченням встановлених метрологічних характеристик для них та збереження цих налаштувань у пам'яті приладу.
| Параметр | Значення |
|---|---|
| Принцип вимірів | ультразвук |
| Діапазон контрольованої товщини (по сталі) з окремо-поєднаними перетворювачами | 0,8 – 300 мм |
| Вироби складної форми | Прим. радіус кривизни виробу 10 мм |
| Швидкість поширення ультразвуку | 1000 – 9999 м/с |
| Дискретність вимірів | 0,1; 0,01 мм |
| Основна погрішність виміру по діапазонах: | |
| Т*=0,6...10 | ±(0,01Т+0,03) мм |
| Т*=10...300 | ±(0,01Т+0,1) мм |
| Мікроконтроллер | ARM Cortex-M4 |
| Дисплей | TFT з матрицею 240х320 пікселів |
| Об'єм пам'яті | До 5000 вимірів з сортуванням по даті й часу |
| Налаштування | Корекція установки "0", параметри посилення тракту, юстирування на конкретний матеріал, час автоматичного відключення (1 - 60 хвилин), яскравість, установка рівнів бракувань при аналізі. |
| Зв'язок з ПК | micro-USB |
| Час безперервної роботи | До 8-9 годин, сигналізація розряду батареї |
| Електроживлення | Li-Іon акумулятор |
| Габаритні розміри | 142×75×35 мм |
| Вага | 240 г |
| Умови експлуатації | Температура: -10 до +50°C |
| Міра пиловологозахищенності | IP-54 |
Базова комплектація:
- Товщиномір ультразвуковий;
- П112-10-6/2;
- П112-2,5-12/2;
- Чохол;
- Керівництво по експлуатації;
- Паспорт;
- Кабель micro - USB;
- Зарядний пристрій;
- Стандартна міра для установки нуля на окремо-поєднаних датчиках.
