Прилад може працювати з різними суміщеними та роздільно-суміщеними перетворювачами з подвійним зв’язком на частотах від 2,5 до 10 МГц і вище (залежно від вимог замовника), забезпечуючи високу надійність результатів у лабораторних, цехових і польових умовах.
Прилад реалізований на сучасній електронній базі, оснащений яскравим кольоровим екраном та вбудованою пам'яттю для зберігання налаштувань, характеристик та результатів. Має простий та інтуїтивно зрозумілий інтерфейс.
Однією з переваг приладу є робота зі спеціалізованими високотемпературними датчиками, які дозволяють виконувати односторонній контроль виробів із температурою поверхні до 350°С.
Просте та швидке калібрування дозволяє налаштувати товщиномір протягом 10 секунд. Прилад можна калібрувати за еталонним зразком, а також за відомою товщиною на будь-якому матеріалі.
Легкий та зручний ударостійкий корпус забезпечує пило-вологозахищеність у різних умовах експлуатації, стійкість до падінь з висоти до 2-х метрів.
Прилад призначений для оперативного контролю товщини металевих і неметалевих виробів без зупинки обладнання та виведення об’єктів з експлуатації. Дозволяє виконувати вимірювання на трубах, резервуарах, паропроводах, листових матеріалах, литих заготовках, металевому брусі та конструкційних елементах, у тому числі до їх повного охолодження.
Вимірювання можуть проводитися як у процесі експлуатації — для оцінки зносу та технічного стану, так і після виготовлення виробів.
Галузь застосування:
енергетика, металургія, машинобудування, суднобудування, транспортна інфраструктура та інші галузі промисловості.

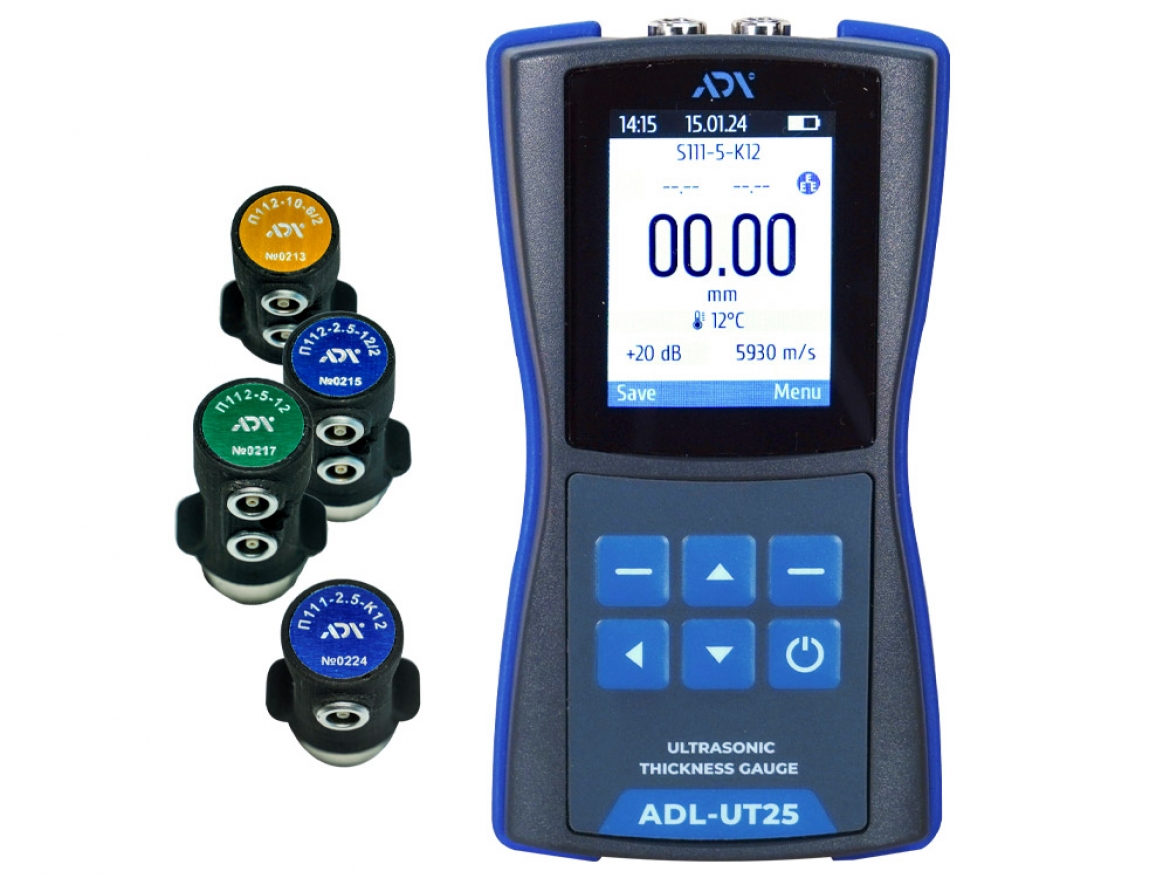

Особливості ультразвукового товщиноміра UT 25:
- Широкий функціонал, який включає режими: А-скан, Б-скан;
- Режим цифрового значення товщини;
- Режим лімітів сигналізує при виході значень товщини за встановлені межі;
- Режим диференційного вимірювання показує різницю між встановленим значенням і виміряною товщиною;
- Висока чутливість;
- Зручність в роботі;
- Інтуїтивно простий інтерфейс;
- Методи вимірювань: Ехо-Ехо-Ехо та Зонд-Ехо;
- Можливість регулювання чутливості;
- Робота зі спеціалізованими високотемпературними датчиками до 350°С;
- Діапазон вимірювань від 0,6 до 500 мм;
- Можливість регулювання підсилення;
- Гнучкі можливості налаштування датчиків;
- Яскравий кольоровий екран;
- Можливість запису результатів вимірювання та передачі даних в комп'ютер;
- Великий обсяг пам'яті;
- Вбудований Li-Pol акумулятор забезпечує роботу до 8 годин;
- Попередньо встановлена бібліотека швидкостей різних матеріалів;
- Невеликі розміри та легкість;
- Прорезинений пиле-вологозахищений корпус;
- Роз'єми Lemo-Lemo, які відповідають всім міжнародним стандартам;
- Індикація акустичного контакту;
- Автоматичне вимкнення.
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Принцип вимірів | ультразвук |
| Діапазон контрольованих товщин (по сталі) із роздільно-суміщеними перетворювачами | 0,6 – 500 мм |
| Вироби складної форми | мін. радіус кривизни виробу 10 мм |
| Швидкість розповсюдження ультразвуку | 1000 – 9999 м/с |
| Дискретність вимірювання | 0,1; 0,01 мм |
| Основна похибка вимірювання за діапазонами: | |
| Т*=0,6...10 | ±(0,01Т+0,03) мм |
| Т*=10...300 | ±(0,01Т+0,1) mm |
| Дисплей | Діагональ 2.4”
TFT з матрицею 240х320 пікселів
|
| Обсяг пам'яті | До 5000 вимірювань з можливістю сортуванням даних за датою та часом |
| Налаштування | Коригування установки «0», параметри посилення тракту, юстування на конкретний матеріал, час автоматичного відключення (1 – 10 хвилин), яскравість, встановлення рівнів бракувань при аналізі. |
| Зв'язок із ПК | USB-С |
| Час безперервної роботи | до 8 годин, сигналізація розряду батареї |
| Електроживлення | Li-Pol аккумулятор |
| Габаритні розміри | 141х73х32 мм; |
| Вага | 240 г |
| Умови експлуатації | Температура: -10 до +50°C |
| Ступінь пило-, вологозахищеності | IP-54 |
Базова комплектація:
- Блок електронний ADL-UT25;
- Перетворювач (на вибір)*
- Кабель Lemo 00 — Lemo 00;
- Стандартна міра для встановлення нуля;
- Захисний чохол;
- Кабель USB Type-С;
- Мережевий зарядний пристрій;
- Сумка для перенесення та зберігання;
- Комплект технічної документації: паспорт/керівництво з експлуатації (сумісний), гарантійний талон;
- Сертифікат калібрування.
