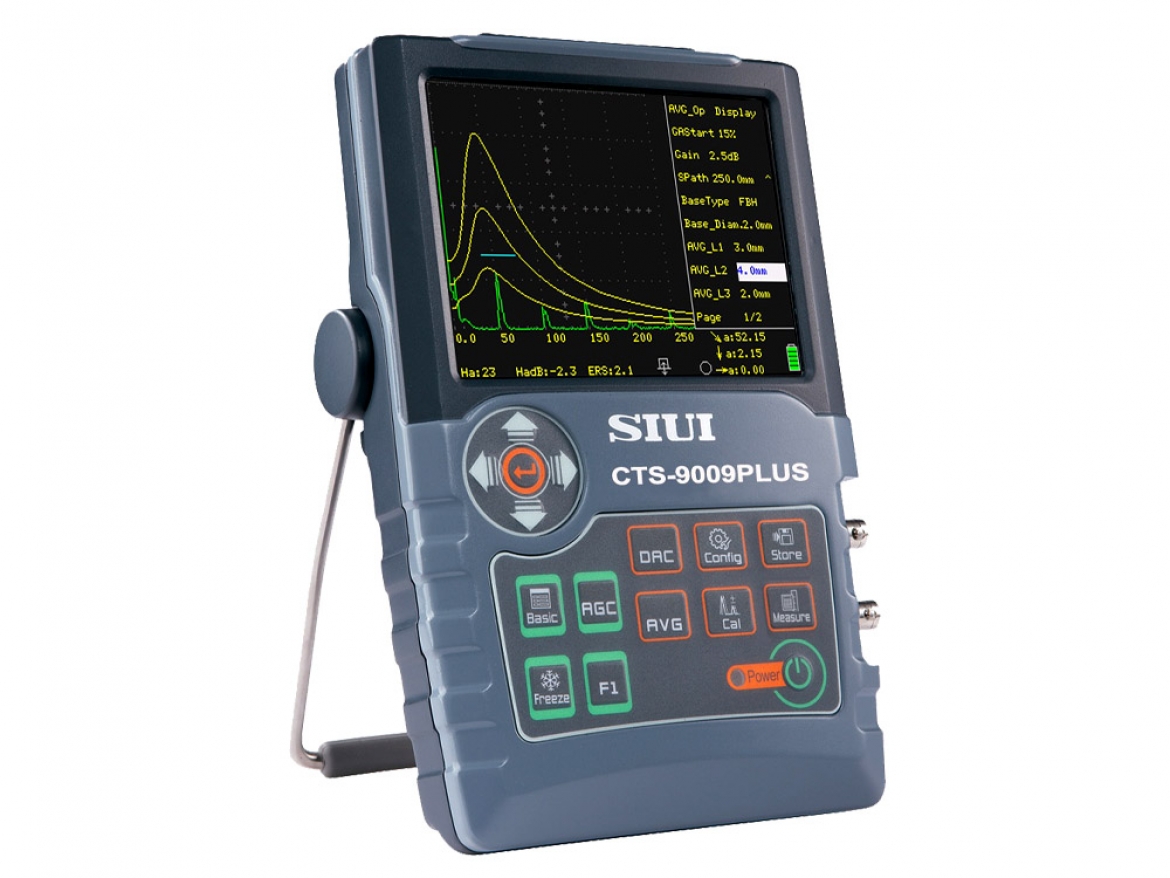

Ультразвуковий дефектоскоп SIUI CTS-9009PLUS

Повнофункціональний дефектоскоп для промислового контролю

Прилад підтримує робочий частотний діапазон 0,5–20 МГц, регульований генератор прямокутних і spike-імпульсів із напругою до 500 В, частоту оцифрування до 240 МГц, функції DAC та AVG/DGS, автоматичне регулювання підсилення AGC, спектральний аналіз перетворювача та вимірювання висоти тріщини.

Захищене виконання IP65 (опціонально IP67), дисплей 640 × 480 пікселів, функція Dynamic Cineloop та можливість збереження до 500 наборів кривих і сигналів роблять CTS-9009PLUS функціональним рішенням для виробничого та виїзного ультразвукового контролю.

Основні можливості SIUI CTS-9009PLUS

• робочий частотний діапазон 0,5–20 МГц;
• регульований генератор spike- та прямокутних імпульсів;
• напруга прямокутного імпульсу до 500 В;
• регульоване демпфування;
• частота повторення імпульсів 20–2000 Гц;
• максимальна частота оцифрування 240 МГц;
• роздільна здатність вимірювання 0,1 мм;
• DAC із функцією порівняння ехо-сигналів;
• AVG/DGS;
• AGC — автоматичне регулювання підсилення;
• Peak Echo;
• спектральний аналіз ультразвукового перетворювача;
• вимірювання висоти тріщини методом Edge Peak Echo;
• RF-відображення ультразвукового сигналу;
• розширене вимірювання товщини;
• Echo-to-Echo Thickness Measurement;
• AWS D1.1/D1.5 та API 5UE;
• збільшення вибраної стробом області сигналу на весь екран;
• моделювання профілю зварного з'єднання;
• Dynamic Cineloop;
• вибір кольору відображення сигналу;
• збереження до 500 наборів кривих і сигналів;
• VGA-відеовихід;
• ступінь захисту IP65, опціонально IP67.

Регульований генератор імпульсів

CTS-9009PLUS підтримує spike- та прямокутний імпульс (Square Wave) із можливістю налаштування параметрів збудження.

Для прямокутного імпульсу напруга може досягати 500 В, а ширина імпульсу регулюється відповідно до параметрів застосованого перетворювача та завдання контролю.

Поєднання регульованого генератора, робочого діапазону 0,5–20 МГц та регульованого демпфування дозволяє адаптувати параметри приладу до різних ультразвукових перетворювачів і об'єктів контролю.

Частота повторення імпульсів PRF

Частота повторення імпульсів PRF регулюється в діапазоні 20–2000 Гц.

Можливість налаштування PRF дозволяє адаптувати режим роботи до конкретного об'єкта контролю. SIUI окремо зазначає цю функцію як засіб для уникнення ревербераційних сигналів під час дефектоскопії.

DAC та AVG/DGS

CTS-9009PLUS оснащений інструментами для кількісного оцінювання ультразвукових індикацій.

Функція DAC працює разом із порівнянням ехо-сигналів, що спрощує оцінювання сигналів із різною амплітудою та на різних акустичних відстанях.

Прилад також підтримує AVG/DGS. SIUI окремо демонструє роботу AVG/DGS у межах трьох ближніх зон (within three times of near field).

Спектральний аналіз перетворювача

Функція Probe Spectrum Analysis дозволяє аналізувати:

• форму сигналу перетворювача;
• частотний спектр;
• центральну частоту.

Ці дані можуть використовуватися для оцінювання характеристик застосованого ультразвукового перетворювача та налаштування контролю.

Автоматичне регулювання підсилення AGC

Функція AGC (Automatic Gain Control) працює разом із Peak Echo та заморожуванням зображення.

Таке поєднання допомагає оператору швидко визначати максимальний ехо-сигнал від виявленої несплошності та виконувати його подальше оцінювання.

Вимірювання висоти тріщини

CTS-9009PLUS підтримує функцію вимірювання висоти тріщини за методом Edge Peak Echo.

Функція розширює можливості приладу під час оцінювання виявлених несплошностей, коли необхідно визначити не лише їх положення, а й висотний розмір.

RF-відображення сигналу

Прилад підтримує відображення ультразвукового ехо-сигналу в режимі RF (Radio Frequency).

SIUI зазначає можливість застосування RF-відображення для вимірювання тонкостінних матеріалів, дослідницьких завдань та якісного аналізу ультразвукового сигналу.

CTS-9009PLUS може застосовуватися для ультразвукового контролю зварних з'єднань.

Функція Weld Groove Profile забезпечує графічне представлення профілю зварного з'єднання, що допомагає оператору співвідносити положення ультразвукової індикації з геометрією контрольованого шва.

Вимірювання товщини

CTS-9009PLUS має розширену функцію ультразвукового вимірювання товщини.

Виробник окремо демонструє режим Echo-to-Echo Thickness Measurement, який передбачає вимірювання між послідовними донними ехо-сигналами.

Таким чином, прилад може використовуватися не лише для дефектоскопії, а й для відповідних завдань ультразвукового контролю товщини.

Dynamic Cineloop

Функція Dynamic Cineloop дозволяє працювати із записаною послідовністю ультразвукових сигналів.

Це дає оператору можливість повернутися до отриманих даних після проходження контрольованої ділянки та повторно переглянути характер зміни сигналу.

Функція особливо корисна під час динамічного ручного сканування, коли важливо зберегти інформацію про поведінку ехо-сигналу під час переміщення перетворювача.

Збільшення області строба

Функція Gate Magnifier дозволяє збільшити вибрану стробом область ехо-сигналу до розміру всього екрана.

Це полегшує детальний перегляд та аналіз вибраної ділянки A-Scan без необхідності змінювати загальний діапазон контролю.

Збереження результатів контролю

CTS-9009PLUS дозволяє зберігати до 500 наборів кривих і форм сигналів для різних об'єктів та методик ультразвукового контролю.

Це зручно для повторюваних завдань, коли необхідно працювати з попередньо підготовленими параметрами та зберігати отримані результати.

AWS та API

CTS-9009PLUS має вбудовані функції оцінювання відповідно до:

• AWS D1.1/D1.5;
• API 5UE.

Ці функції розширюють можливості приладу для відповідних процедур ультразвукового контролю та оцінювання індикацій.

Захищене виконання

Стандартне виконання CTS-9009PLUS має ступінь захисту IP65 від пилу та води.

Для приладу також доступне опціональне виконання IP67.

Захищений корпус розширює можливості застосування дефектоскопа безпосередньо на промислових і польових об'єктах.

Дисплей та відеовихід

CTS-9009PLUS оснащений дисплеєм із роздільною здатністю 640 × 480 пікселів.

Також передбачений VGA-відеовихід, що дозволяє виводити зображення приладу на зовнішній сумісний дисплей.

Сфери застосування SIUI CTS-9009PLUS

SIUI позиціонує CTS-9009PLUS для визначення положення та розмірів несплошностей у різних промислових об'єктах.

Основні сфери застосування:

• ультразвуковий контроль зварних з'єднань;
• контроль труб;
• контроль посудин під тиском;
• контроль великогабаритних поковок;
• контроль деталей авіаційної техніки;
• вимірювання товщини;
• виробничий та виїзний ультразвуковий контроль.

Чому CTS-9009PLUS зручний для промислового ультразвукового контролю

CTS-9009PLUS поєднує класичні можливості промислового UT-дефектоскопа з інструментами, що спрощують налаштування, оцінювання та документування результатів контролю.

Регульований генератор імпульсів до 500 В, робочий частотний діапазон до 20 МГц, функції DAC/AVG, AGC, спектральний аналіз перетворювача, AWS/API, Dynamic Cineloop та вимірювання товщини дозволяють використовувати один прилад для широкого спектра завдань ручного ультразвукового контролю.

Захищене виконання IP65 та можливість опціонального виконання IP67 розширюють можливості застосування дефектоскопа безпосередньо на промислових і польових об’єктах.
