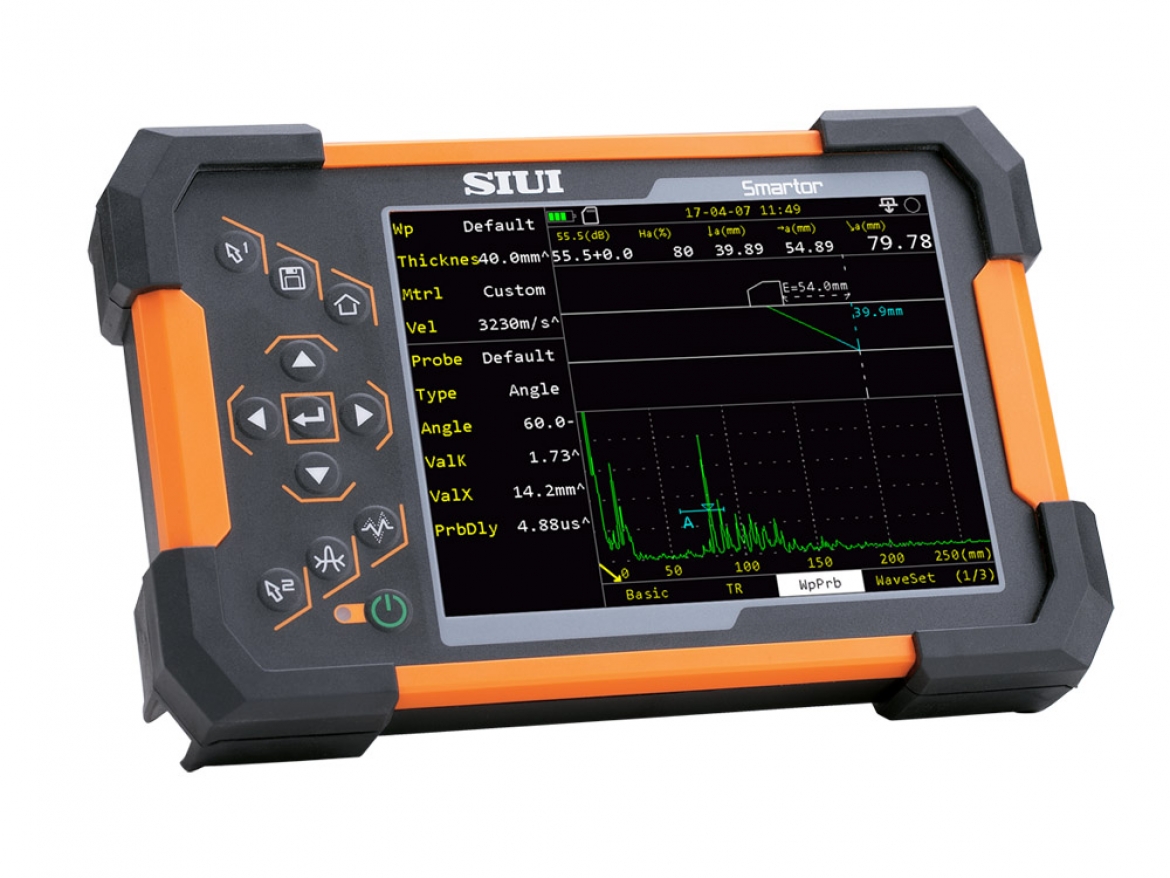

Ультразвуковий дефектоскоп і товщиномір SIUI Smartor

Багатофункціональна система 2-в-1

Smartor дозволяє виконувати дефектоскопію зварних з'єднань, листового металу та поковок, а також контролювати залишкову товщину металу. У режимі товщиноміра підтримується Echo-to-Echo, а опціональний CoatMode дозволяє одночасно визначати товщину захисного покриття та основного матеріалу.

Захищений корпус IP66, маса близько 0,9 кг, автономна робота до 8 годин та можливість керування однією рукою роблять Smartor зручним для виїзного, виробничого та інспекційного контролю.

Два режими роботи в одному приладі

Smartor побудований як платформа з можливістю програмного розширення функціональності.

Smartor доступний у двох основних версіях:

Version 1 — Ultrasonic Testing (UT) Ультразвукова дефектоскопія.

Version 2 — Thickness Gauge (TG) Ультразвукове вимірювання товщини.

Функціональність Smartor може бути розширена за допомогою онлайн-активації ліцензії, що дозволяє поєднати можливості ультразвукової дефектоскопії та вимірювання товщини в одному приладі.

Основні можливості SIUI Smartor

• ультразвукова дефектоскопія UT;
• ультразвукове вимірювання товщини;
• режими Standard та Echo-to-Echo;
• опціональний CoatMode для роботи з матеріалами із захисними покриттями;
• діапазон вимірювання товщини 0,5–600 мм залежно від перетворювача, матеріалу, температури та конфігурації;
• робочий частотний діапазон 0,5–20 МГц;
• діапазон підсилення 0–110 дБ;
• частота оцифрування 240 МГц / 10 біт;
• DAC та AVG/DGS;
• автоматичне регулювання підсилення;
• Peak Memory;
• запис відео;
• покрокове налаштування контролю зварних з'єднань, листів і поковок;
• Smart Test Wizard;
• моделювання до 14 типів плоских зварних з'єднань;
• динамічне трасування ультразвукового променя;
• опціональні B-Scan, TCG, FFT, CSC, CrackMeas, BEA, AWS та API 5UE;
• 1D/2D/3D набори даних у режимі товщиноміра;
• керування однією рукою;
• ступінь захисту IP66;
• маса близько 0,9 кг;
• автономна робота до 8 годин;
• програмне забезпечення SuporUp.

Конкретний набір функцій залежить від версії приладу та активованих опцій.

Ультразвукова дефектоскопія UT

У режимі Ultrasonic Testing (UT) Smartor є одноканальним ультразвуковим дефектоскопом для промислового неруйнівного контролю.

Прилад оснащений двома роз'ємами LEMO 00, підтримує робочий частотний діапазон 0,5–20 МГц та регулювання підсилення в діапазоні 0–110 дБ.

Діапазон контролю становить 0–15 000 мм, мінімальний діапазон відображення — 2,5 мм. Частота аналого-цифрового перетворення становить 240 МГц / 10 біт.

Покрокове налаштування контролю

Для типових завдань ультразвукового контролю Smartor має покрокові сценарії налаштування:

• контролю зварних з'єднань;
• контролю листового металу;
• контролю поковок.

Smart Test Wizard послідовно супроводжує оператора під час введення параметрів об'єкта та перетворювача, калібрування, налаштування DAC/AVG і підготовки до проведення контролю.

Такий підхід спрощує створення нової конфігурації та виконання повторюваних процедур контролю.

Моделювання зварних з'єднань

Smartor підтримує функцію Flat Weld Simulation із моделюванням до 14 типів плоских зварних з'єднань.

Динамічне трасування ультразвукового променя дозволяє візуально співвідносити положення отриманої індикації з геометрією зварного з'єднання та оцінювати положення виявленої несплошності відносно контрольованого шва.

DAC та AVG/DGS

Smartor підтримує DAC та AVG/DGS для оцінювання ультразвукових індикацій.

Для DAC передбачено до 6 кривих/ліній, кожна з яких може містити до 10 опорних точок.

AVG/DGS може автоматично формуватися за відомим плоскодонним відбивачем або великим донним сигналом.

B-Scan

Опціональна функція B-Scan дозволяє представляти результати ультразвукового контролю у вигляді двовимірного зображення залежно від часу або положення енкодера.

Такий формат спрощує візуальне представлення та подальший аналіз результатів контролю.

Smartor оснащений окремим 4-контактним роз'ємом енкодера, що дозволяє використовувати координатну інформацію у відповідних режимах сканування.

Додаткові функції ультразвукового контролю

TCG — Time Corrected Gain

Опціональна функція TCG дозволяє задавати до 6 кривих/ліній, кожна з яких може містити до 10 опорних точок. Функція використовується для компенсації зміни амплітуди ультразвукових сигналів залежно від акустичного шляху.

FFT — спектральний аналіз перетворювача

Опціональна функція FFT (Probe Spectral Analysis) дозволяє аналізувати форму сигналу, спектр і центральну частоту ультразвукового перетворювача на основі отриманих ехо-сигналів.

CSC — корекція криволінійної поверхні

CSC (Curved Surface Correction) призначена для корекції глибини та горизонтальної відстані під час контролю криволінійних поверхонь похилим перетворювачем.

CrackMeas — вимірювання висоти тріщини

Опціональна функція CrackMeas використовується для автоматичного розрахунку висоти тріщини за результатами ультразвукового контролю.

BEA — Backwall Echo Attenuator

Функція BEA дозволяє встановити строб у вибраній зоні та незалежно регулювати підсилення сигналів у цій області відносно загального підсилення.

SIUI окремо відзначає застосування цієї функції під час контролю поковок і відливок, зокрема для роботи з донним сигналом.

Ультразвукове вимірювання товщини

У режимі товщиноміра Smartor призначений для точного вимірювання товщини матеріалу та контролю її зміни.

Діапазон вимірювання становить 0,5–600 мм і залежить від застосованого перетворювача, матеріалу, температури та вибраної конфігурації.

Доступна роздільна здатність відображення:

• 0,001 мм;
• 0,01 мм;
• 0,1 мм.

Прилад підтримує автоматичний пошук сигналу, автоматичне регулювання підсилення, динамічне вимірювання швидкості ультразвуку, сигналізацію за верхньою та нижньою межею та керування наборами даних.

Standard та Echo-to-Echo

Smartor підтримує два основні режими вимірювання товщини.

Standard (R-B1) — вимірювання від передавального імпульсу до першого донного сигналу.

Echo-to-Echo (B1-B2) — вимірювання між першим і другим донними ехо-сигналами з автоматичним відстеженням другого сигналу відносно першого.

CoatMode — вимірювання матеріалів із покриттям

Опціональний режим CoatMode дозволяє після введення швидкості ультразвуку в покритті одночасно відображати товщину покриття та основного матеріалу.

Це дозволяє виконувати контроль залишкової товщини металу на об'єктах із захисними покриттями без їх механічного видалення, якщо умови вимірювання та застосований перетворювач дозволяють виконати такий контроль.

Echo-to-Echo та CoatMode — різні функції Smartor: Echo-to-Echo є режимом вимірювання товщини, тоді як CoatMode — опціональна функція для роботи з покриттям.

B-Scan у режимі товщиноміра

Опціональний B-Scan дозволяє відображати результати вимірювання товщини у вигляді двовимірного профілю залежно від часу або координати енкодера.

Функція дозволяє аналізувати зміну товщини вздовж контрольованої ділянки, а не лише окремі точкові значення.

MultiLayers — багатошарове вимірювання

Опціональна функція MultiLayers дозволяє одночасно вимірювати до 4 шарів матеріалу.

Можливість такого вимірювання залежить від структури об'єкта, акустичних властивостей матеріалів, застосованого перетворювача та параметрів налаштування.

TDG — Time Distance Gain Curve

Опціональна функція TDG призначена для компенсації втрати амплітуди ехо-сигналу, пов'язаної зі збільшенням шляху поширення ультразвуку.

Температурна компенсація

Функція TempComp дозволяє враховувати різницю температур між калібрувальним зразком та контрольованим об'єктом.

Функція температурної компенсації TempComp працює в діапазоні від -10 до +400 °C та дозволяє враховувати температурні умови під час вимірювання товщини. Зазначений діапазон належить до функції TempComp і не визначає допустиму температуру експлуатації приладу.

Vpath

Для двоелементних перетворювачів передбачені заводські калібрувальні криві V-path.

Користувач також може створювати власні криві UserVpath для конкретного перетворювача.

Збереження та аналіз даних товщини

Smartor підтримує 1D, 2D та 3D формати наборів даних.

Результати вимірювань можуть бути організовані у структуровані набори для подальшого перегляду та аналізу.

Для кожної точки можуть зберігатися:

• виміряне значення;
• основні параметри налаштування;
• A-Scan сигнал.

Це дозволяє не лише фіксувати окремі значення товщини, а й накопичувати структуровані результати контролю.

Контроль товщини стінки труб

При використанні перетворювача TGM5-10L Smartor може вимірювати товщину стінки сталевих труб із:

• зовнішнім діаметром від 20 мм;
• товщиною стінки від 2 мм.

Фактичні можливості вимірювання залежать від геометрії об'єкта, матеріалу, стану поверхні та застосованої конфігурації.

Робота однією рукою

Одна з конструктивних особливостей Smartor — можливість роботи однією рукою.

Компактний корпус може використовуватися з наручним або плечовим/спинним ременем. Розташування елементів керування дозволяє працювати як правою, так і лівою рукою.

Таке виконання зручне під час виїзного контролю та роботи безпосередньо на промислових об'єктах.

Захищене виконання для польових умов

Smartor має ступінь захисту IP66.

Габарити приладу становлять 198 × 128 × 52 мм, а маса — приблизно 0,9 кг разом з акумулятором.

Робочий температурний діапазон становить -10…+45 °C, температура зберігання — -20…+60 °C.

Для приладу також зазначений звіт про випробування на вібрацію та удар відповідно до MIL-STD-810G.

Сфери застосування SIUI Smartor

Smartor може використовуватися для:

• ультразвукового контролю зварних з'єднань;
• контролю листового металу;
• контролю поковок;
• контролю відливок із застосуванням відповідних UT-функцій;
• вимірювання залишкової товщини металу;
• контролю товщини стінок труб;
• вимірювання матеріалів із захисним покриттям;
• одночасного визначення товщини покриття та основного матеріалу в CoatMode;
• профільного контролю товщини з B-Scan;
• формування 1D/2D/3D наборів даних вимірювань;
• контролю багатошарових об'єктів;
• польового та виробничого ультразвукового контролю.
