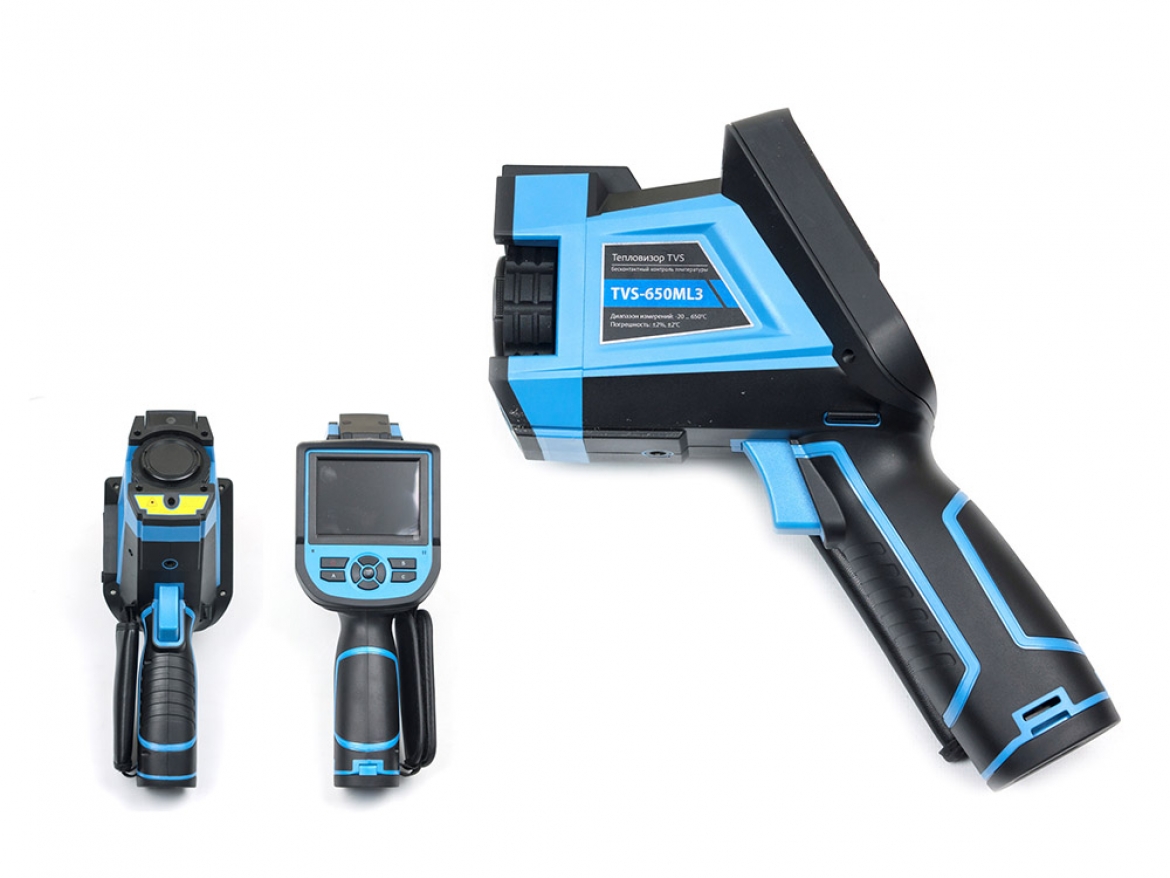

У конструкції тепловизора для енергоаудиту TVS - 650ML3 використана матриця 384 х 288, яка дозволяє детальніше і точно розглянути досліджуваний об'єкт теплового контролю.
Особливістю моделі є висока якість складання і розширена комплектація. Конструктивні особливості тепловизора TVS - 650ML3 захищають найбільш відповідальні компоненти приладу від ушкодження у разі падіння.
Пристрій витримує падіння з висоти до 2 метрів.
Основні особливості
- Висока теплова чутливість і широкий кут огляду для зручності користувача.
- Система автоматичного калібрування по температурі, за показниками атмосферних умов і по випромінювальній здатності досліджуваних об'єктів.
- Автоматично визначення зони максимального, мінімального і середнього значення температури.
- USB інтерфейс для підключення приладу до ПК.
- Можливість збереження на вбудовану SD карту растрових теплових зображень у форматі JPEG, а також запису і аудіо файлів тривалістю до 60 секунд.
- Тепловизор TVS - 650ML3 має можливість вибору мови в меню користувача.
- 11 палітр для візуалізації теплових зображень.
- Кейс із стійкої до ударів і температурі пластмаси.
Ці можливості роблять тепловизор TVS - 650ML3 незамінним помічником в області наукових досліджень і виробничого контролю.
Сфери застосування
Енергетика:
- Контроль з'єднань і передавальних елементів
- Контроль преобразовательных і розподільних елементів
Науково-дослідна діяльність:
- Вимір розподілу температури
- Аналіз виміру температури
- Оцінка різниці температур
Енергозбереження:
- Вимір температури світлодіодів і процесу охолодження
- Визначення в сонячних модулях гарячих плям, якості зварювання осередків сонячних батарей, інверторів і контура
- Аналіз для розподілу високої і низької температури, для гомогенності температури, зміни температури в промисловості.
Будівництво:
- Система підземного опалювання
- Порушення ізоляції
- Контроль якості стиків
- Виявлення домішок у воді
- Герметичність вікон
- Радіатори й труби
| Параметр | Значення |
|---|---|
| Диапазон температур | от -20 °С до 650 °С (з можливістю розширення до 1200 °С) |
| Погрішність вимірів | ±2,0% чи 2,0 °С |
| Матриця | |
| Розмір матриці | 384x288 |
| Тип детектора | FPA неохолоджуваний мікро-болометр |
| Спектральна чутливість | від 8 до 14мкм |
| Теплова чутливість | < 0,06 °С, при 30°С |
| Коефіцієнт випромінювальної здатності | що настроюється; від 0,01 до 1,0; крок: 0,01 |
| Оптика | |
| Фокус | ручне налаштування |
| Кути огляду | 25° х 19°/ 0,1 м |
| Просторова роздільна здатність | 1,37 мрад |
| Візуалізація | |
| Дисплей | кольоровий, TFT, діагональ: 3,5" 640 х 240 |
| Типи зображень | термограма+видиме зображення |
| Частота зміни зображення | 50 Гц/60 Гц |
| Масштабування | є, 2-х кратне |
| Мови | 11 доступних для вибору користувача |
| Камера видимого діапазону | |
| Вбудована цифрова камера | 1,3 M,CMOS |
| Підсвічування | є |
| Аналіз | |
| Ізотермічний аналіз | є |
| Вимірювальні маркери | 4 маркери, 3 області, 2 лінії, пошук MAX/MIN, ізотерма |
| Автоматичний пошук | максимальних, мінімальних температур |
| Сигналізація високої температури | звуковий, колірний сигнал тривоги |
| Палітри | 11 палітр |
| Калібрування | автоматичне, інтервал 60 с. |
| Збереження даних і документування | |
| Формат збереження | jpeg |
| Місткість пам'яті | 8 Гб SD карта, максимум до 16 Гб |
| Тип пам'яті | micro SD |
| Голосова анотація | До 60 секунд голосового запису до кожного зображення |
| Цілевказівка | |
| Лазерна указка | лазер клас 2, 1 мВт/635мкм (червоний) |
| Інтерфейс | |
| Зовнішній DC вхід живлення | є, 10-15 В DC |
| Аудіо-відео | есть |
| Інтерфейси | mini-USB,SD |
| Безпровідна передача | ні |
| Живлення | |
| Автономне живлення | замінюваний акумулятор Li - ion |
| Зовнішнє живлення | DC: 12 В |
| Умови експлуатації | |
| Клас захисту | IP54 |
| Діапазон температур | - 25°С до +60°С (робочий: -15°С до +50°С) |
| Стійкість до навантажень | ударним: 25g, IEC68 - 2-29; вібрації: 2G, IEC68 - 2-6 |
| Габарити | 105x245x230 мм |
| Вага | 980 г |
