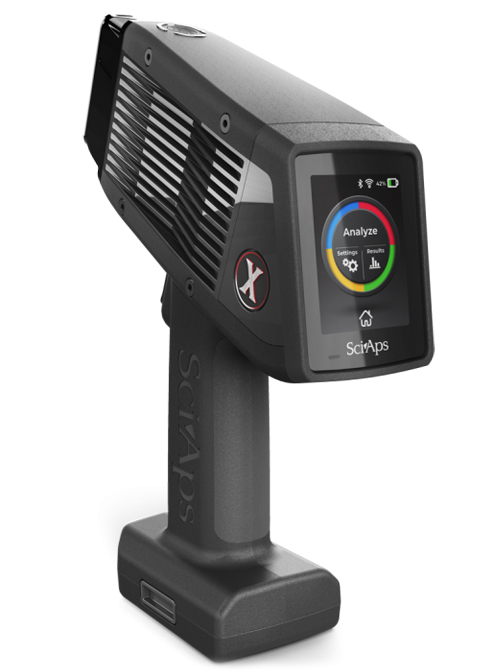

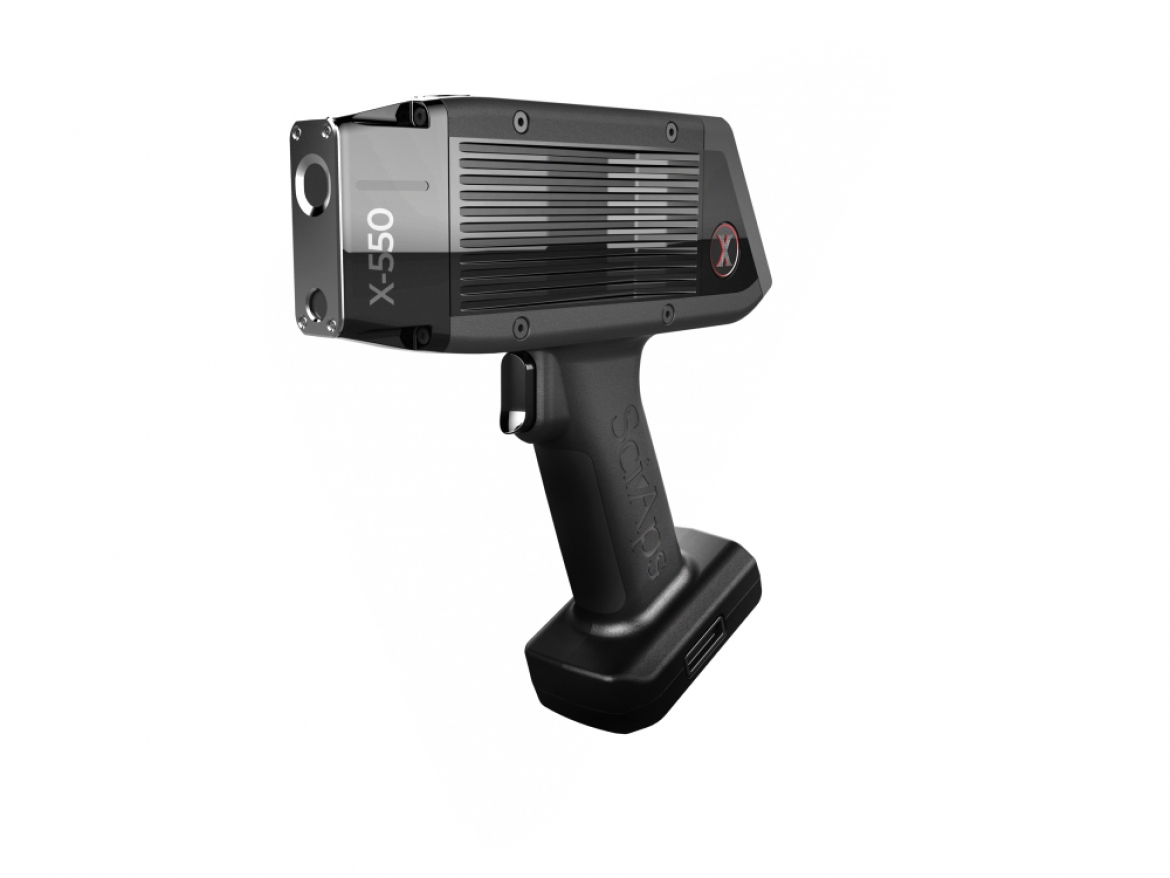

SciAps X-550 — це новий стандарт у портативному РФА аналізі. Вагою всього 1,35 кг (2,98 lbs) з акумулятором, це найлегший, найшвидший та найергонічніший портативний РФА аналізатор на ринку. Він забезпечує високу швидкість і точність на всіх типах сплавів, включаючи алюміній, завдяки потужній 5-ватній рентгенівській трубці, яка працює на рівні до 40 кВ та 200 мкА. Прилад ідеально підходить для неруйнівного контролю (NDT), ідентифікації матеріалів (PMI) та сортування брухту, маючи збалансовану конструкцію для роботи протягом всього дня без втоми.
В основі приладу:
- SDD з графеновим покриттям що дозволяє реєструвати сигнали від легких елементів.
- унікальна геометрія рентгенівської трубки для високої межі виявлення елементів;
- автоматичні алгоритми обробки та корекції результатів.
- Рентгенівська трубка потужністю 5 Вт. Типові значення: 40 кВ, 200 мкА Rh анод та 10 кВ, 200 мкА для випробування сплавів; 50 кВ, 200 мкА Au анод для більшості інших застосувань.
- Висока швидкість аналізу сплавів, спеціалізація на легких елементах
Ключові переваги
- Швидкий аналіз: аналіз типових сплавів менш за 2 секунди
- Висока точність завдяки сучасному SDD-детектору з графеновим покриттям
- вимірює вміст кремнію в сталях нижче 0,1% для застосувань сульфідної корозії.
- Швидкий аналіз сплавів алюмінію
- Унікальний ударостійкий корпус, виготовлений з алюмінію
- Автоматичне калібрування та перевірка стабільності вимірювань

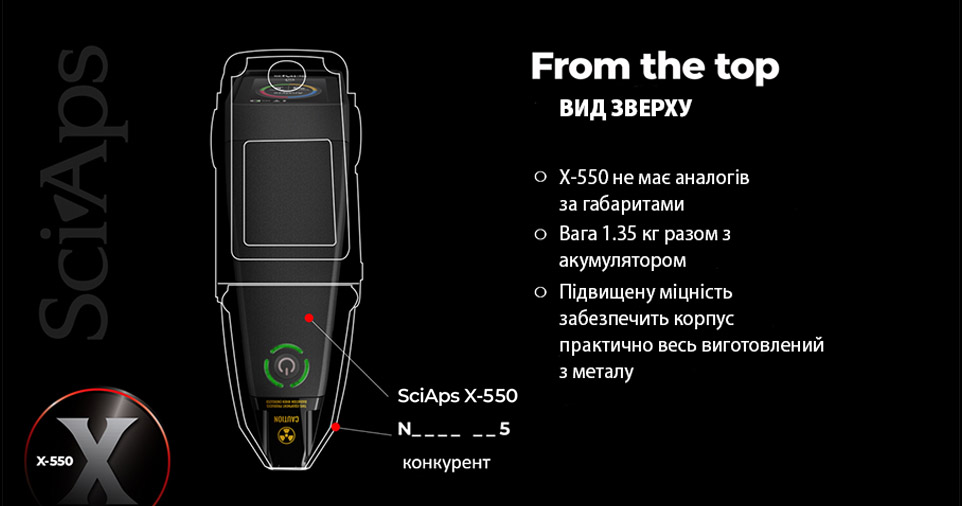

- Компактність і мала вага (менше 1,35 кг з акумулятором)
- Інтуїтивний інтерфейс (Android)
- Вбудована камера для позиціонування зразка та фотофіксації
- Безпека оператора: – захисна шторка детектора – датчик наявності зразка (блокування випромінювання)
Аналітичні додатки
- Сплави
- Сульфідна корозія
- Швидкий алюміній
- Залишкові елементи (Residuals) - точний контроль залишкових елементів
- Гірничо-геологічний аналіз
- Ґрунти
- Дорогоцінні метали
- RoHS
- Автомобільні каталізатори
Галузі застосування
- Неруйнівний контроль (PMI) та ідентифікація сплавів
- Аналіз металобрухту та вторинної сировини
- Геологія, гірничодобувна промисловість, геохімія
- Екологічний контроль ґрунтів
- Аналіз дорогоцінних металів, каталізаторів, покриттів
- Аерокосмічна та енергетична галузь
- Контроль якості виробництва
Потрібен Вуглець? Якщо потрібно вуглець (С) в сталях, нержавійці і чавуні, SciAps пропонує лазерний Z —перший в світі портативний LIBS спектрометр, який вимірює С на достатньому рівні для поділу марок нержавійки, що відрізняються тільки по вуглецю.

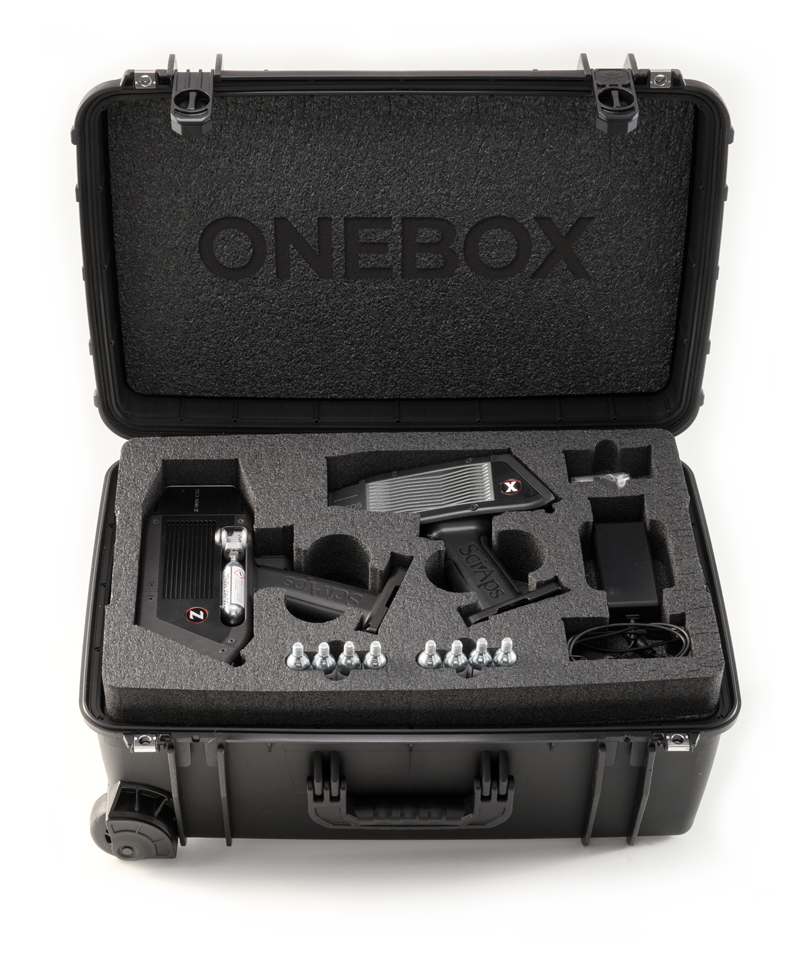

Лазерний аналізатор серії Z також визначає берилій, бор і літій в сплавах будь-якого типу, поряд з іншими легуючими елементами. Комплект One Box - два аналізатора X і Z забезпечують оптимальну відтворюваність практично для будь-якого сплаву і елемента і за менші гроші, ніж порівнянна оптико-емісійна система (OES).
Основні технічні характеристики РФА SCIAPS X-550:
| Параметр | Значення |
|---|---|
| Маса | 1,35 кг(2.98 lbs.) з батареєю |
| Розмір | 216 × 241 × 61 мм(8.5" × 9.5"×2.4") |
| Живлення | Вбудований літій-іонний акумулятор, що перезаряджається всередині пристрою або за допомогою зовнішнього зарядного пристрою, живлення від мережі змінного струму, можливість гарячої заміни (максимальний час заміни 60 секунд). |
| Дисплей | 2,7-дюймовий кольоровий ємнісний сенсорний екран, графічний прискорювач Qualcomm Adreno 306 2D/3D з тактовою частотою 400 МГц. Дисплей, розташований на задній панелі, для зручного перегляду результатів, читабельний за будь-яких умов. |
| Візуалізація зразка | Внутрішня камера для перегляду зразків до та під час аналізу для правильного вирівнювання зразків. Друга макрокамера для сканування QR-кодів або штрих-кодів, а також для фотодокументації та створення звітів. |
| Зв'язок/передача даних | Wi-Fi, Bluetooth, USB. Можливість підключення до більшості пристроїв, включаючи програмне забезпечення SciAps Profile Builder для ПК. |
| Джерело збудження | Рентгенівська трубка потужністю 5 Вт. Типові значення: 40 кВ, 200 мкА Rh анод та 10 кВ, 200 мкА для випробування сплавів; 50 кВ, 200 мкА Au анод для більшості інших застосувань. |
| Детектор SDD | 20 мм2 кремнієвий дрейфовий детектор з графеновим покриттям високої роздільної здатності з високою швидкістю рахунку (SDD 20 мм2, <140 еВ FWHM 5,95 по К-альфа-лінії Mn). |
| Рентгенівська фільтрація | Шести позиційний фільтр для оптимізації променя. |
| Головний процесор | 1.2GHz ARM Cortex-A53 quad-core, 64/32-bit. RAM: 2GB LPDDR3. Storage: 16GB eMMC. |
| Імпульсний процесор | 14-бітний зі швидкістю оцифрування 80 MSPS, 8K-канальний MCA USB 2.0 для високошвидкісної передачі даних на головний процесор. Цифрова фільтрація, реалізована в FPGA для високопродуктивної обробки імпульсів. Піковий час 20 нс - 24 мкс. |
| Калібрування | Фундаментальні параметри. Для геохімічних та екологічних ґрунтових програм користувачі також можуть обрати метод «Комптонської нормалізації» та/або використовувати емпірично отримані калібрування. |
| Перевірка калібрування | Контрольний зразок (сталь 316) |
| Діапазон температур довкілля | від - 12°С до + 54°С при 25%-ому робочому циклі. |
| Безпека | Захист паролем (рівень користувача) та внутрішні налаштування (адміністратор). |
| Відповідність стандартам | CE, RoHS, зареєстровано в USFDA, Canada RED Act. |
| Гарантія | 2 роки |
| Аналітичні додатки (калібрування): | |
| Сплави (Alloy App) | Додаток Alloy забезпечує повний аналіз хімічного складу сплавів та ідентифікацію марки (Grade ID) з використанням попередньо відкаліброваних елементів для всіх типів сплавів: Перший промінь (40 кВ): Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb Другий промінь (10 кВ): Mg, Al, Si, P, S |
| Гірничо-геологічний аналіз (Mining App) | Додаток Mining використовує алгоритм фундаментальних параметрів (FP), призначений для аналізу валового хімічного складу, з оптимізованими калібруваннями для найбільш поширених задач геохімічного аналізу. Стандартний пакет елементів: Промінь 1 (40 кВ): Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Rb, Sr, Y, Zr, Nb, Mo, Ag, Cd, Sn, Sb, Te, Ba, Ta, W, Hg, Pb, Bi, Au*, U, Th* Промінь 2 (10 кВ): Mg, Al, Si, P, S, K, Ca Промінь 3 (50 кВ): Ag, Cd, Sn, Sb, Te, Ba, La, Ce, Pr, Nd, Sm* Інші елементи можуть бути за запитом |
| Ґрунти (Soil App) | Стандартний пакет елементів: Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Mo, Hg, Tl, Pb, Ag, Cd, Sn, Sb, Ba*. Інші елементи доступні за запитом |
| Дорогоцінні метали (Precious Metals App) |
Додаток включає розширене калібрування для аналізу сплавів дорогоцінних металів. Забезпечує точне визначення наведених елементів, відображає пробу золота (каратність) для золотих сплавів та автоматично сигналізує про наявність покриття (plating), якщо це застосовно. Стандартний пакет елементів: Au, Ag, Pt, Pd, Rh, Ir, Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, W, Zr, Mo, Ru, Cd, In, Sn, Sb, Pb, Bi |
| Швидкий Алюміній (Fast Aluminum) |
Надшвидке сортування Al-сплавів | Mg, Al, Si+ Перехідні метали |
| Сульфідна корозія (Sulfidic Corrosion (API 939) |
Si(критичний поріг 0,1%) |
| Залишки (Residuals (API 751)) |
Точний контроль залишкових елементів Cr, Ni, Cu, Nb, V (сумма Ni+Cr+Cu <0,15) |
