Основні особливості
Призначений для рутинного сортування нержавіючих сталей і кольорових сплавів. Здатний на сортування Al- сплавів по легуючих елементах від титану і вище.

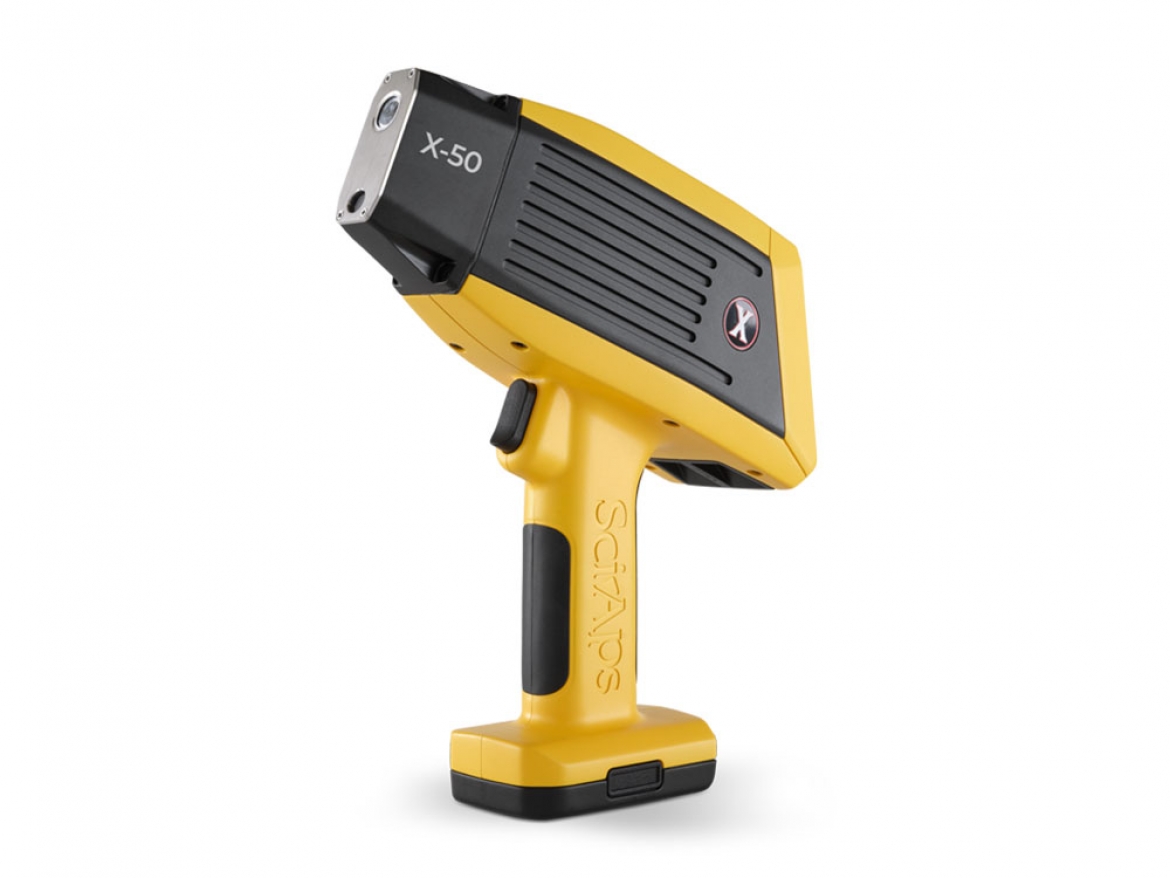

X - 50 оснащений діодною технологією PiN, яка є детектором попереднього покоління до появи кремнієвих дрейфових детекторів (SDD-детекторів).
PiN-детектор має швидкість обробки рентгенівського випромінювання в 10-20 разів нижче, ніж у кремнієвих дрейфових детекторів, і має менше розділення приблизно на 70 еВ (ширина більше). Тим не менш, для багатьох додатків, таких як базове сортування нержавіючих, жароміцних та мідних сплавів або для аналізу неблагородних або важких металів у ґрунтах, рудах, порошках та ін., технологія PiN є задовільною.
X - 50 НЕ вимірює Mg, Al або Si, в деяких матеріалах може вимірювати P і S на рівні 1%. Межі виявлення будуть в 5 разів вище, в порівнянні з версіями SDD X.
Проте X - 50 має привабливу ціну. Він включає ту ж сучасну рентгенівську трубку, що і інші X- моделі(працюючі при макс 40 кВ), інтегровану камеру, відео і платформу Android .
X - 50 застосовується для сплавів, довкілля, видобутку корисних копалин, промислових і призначених для користувача застосувань.
Аналізатори можуть бути відкалібровані на заводі за стандартними параметрами; комптонівська нормалізація(EPA Method 6200) або призначені для користувача калібрування, що настроюються.
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Детектор | 7 мм2 Si - PINстандартный DPP, 15k cps, більше 50% вимірів в режимі реального часу |
| Рентгенівська трубка | 40 кВ, анод Rh або анод 40 кВ Au (геохім, грунт та ін.) |
| Фільтри | 6-позиційне колесо, що фільтрує, для оптимізації променя |
| Імпульсний процесор | 14-розрядний АЦП з частотою оцифрування 80 MSPS, 8000 каналів MCA USB 2.0 для високошвидкісної передачі даних на головний процесор, Цифрова фільтрація, реалізована в FPGA для високопродуктивної імпульсної обробки 50nS - 24uS піковий час. |
| Перевірка калібрування | Внутрішній затвор з нержавіючої сталі 316 для повністю автоматизованого калібрування і перевірки рівня потужності емісії. |
| Головний процесор | ARM Cortex - A9 з двоядерним процесором / 1,2 ГГц. Пам'ять: 1 Гб оперативної пам'яті DDR2, 1 Гб пам'яті NAND. Зберігання: 8 Гб SD |
| Живлення | Вбудована літій-іонна батарея, що перезаряджається всередині пристрою або за допомогою зовнішнього зарядного пристрою, живлення від мережі змінного струму, можливість гарячої заміни (макс. час заміни 60 с). |
| Габаритні розміри | 7,25”×10.5”×4.5” (18,41×26,67×11,43 см) |
| Дисплей | 5-дюймовий кольоровий сенсорний екран, тип відеопроцесора - PowerVR SGX540 з апаратною підтримкою 3D-графики. |
| Зовнішній доступ/ передача даних | Wi - Fi, Bluetooth, USB. Можливість підключення до більшості пристроїв, включаючи програмне забезпечення SciAps ProfileBuilder для ПК. |
| Робоча температура | Від 10 °F до 130 °F (від - 12,5°С до + 54,4°С) при 25% - ому робочому циклі |
| Вага | 1,5 кг |
| Безпека | Захист паролем (призначений для користувача рівень) і внутрішні налаштування (admin) |
Стандартний пакет елементів для X-50 наведено в таблиці нижче.
Є можливість додавати або замінювати елементи для певних програм (опціонально, за запитом).
| Параметр | Значення |
|---|---|
| Додаток | Промінь 1 (40 kV) |
| Geo-Mining (Геохім гірничі породи) | Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Nb, Mo, W, Ta, Au, Hg, Pb, Bi, U, Ag, Sn, Sb |
| Geo-Env Soil (Геохім ґрунт) | Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Mo, W, Tl, Hg, Pb, Bi, Ag, Cd, Sn, Sb |
| Alloy (Сплави) | Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb |
| Precious Metals (Дорогоцінні метали) | Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, W, Au, Ge, Ir, Pt, Au, Pb, Bi, Zr, Mo, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb |
Виробник: SciAps, Inc, США
