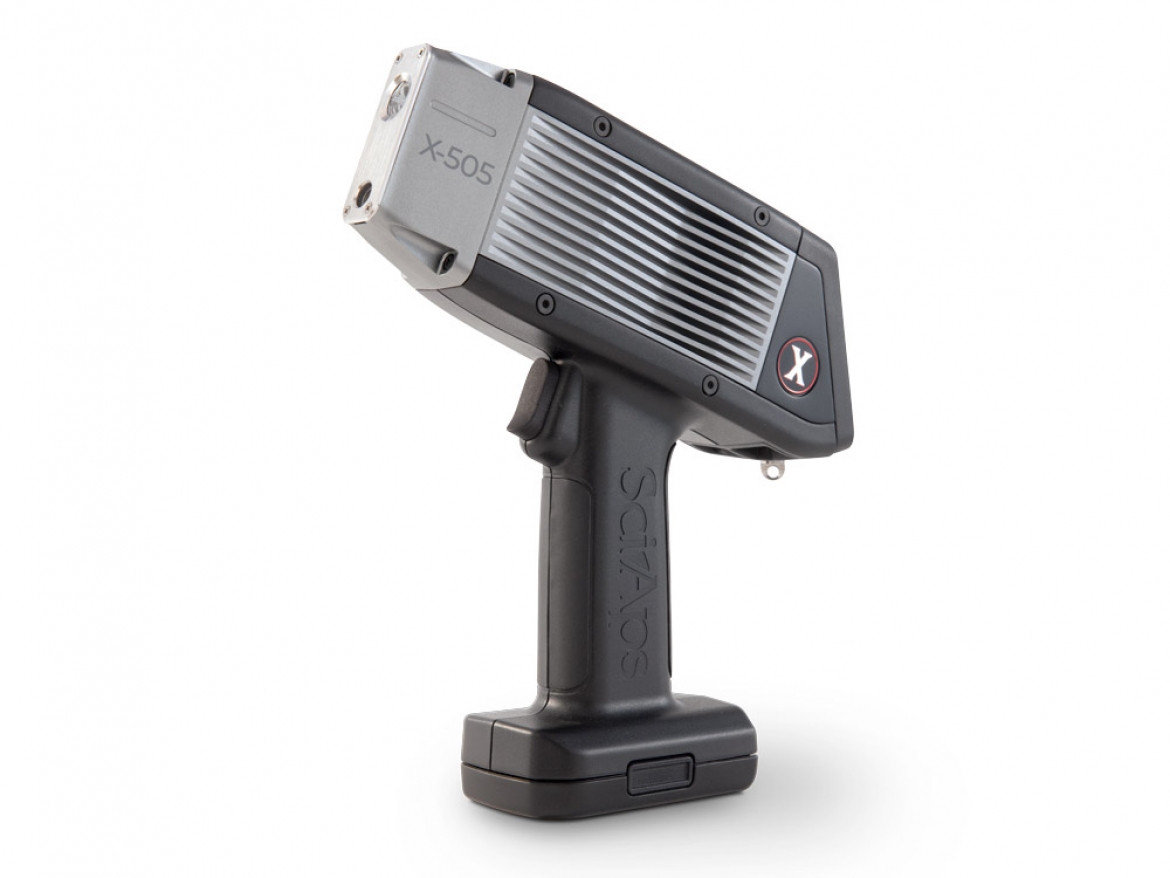

SciAps X-505 — це високопродуктивний портативний рентгено-флуоресцентний (XRF) аналізатор, розроблений для точного визначення хімічного складу металів, включаючи легкі елементи. Прилад поєднує передову апаратну платформу, високу швидкість аналізу та розширені аналітичні можливості.
В основі приладу:
- SDD з графеновим покриттям що дозволяє реєструвати сигнали від легких елементів
- унікальна геометрія рентгенівської трубки;
- автоматичні алгоритми обробки та корекції результатів.
- Рентгенівська трубка потужністю 5 Вт. Типові значення: 40 кВ, 200 мкА Rh анод та 10 кВ, 200 мкА для випробування сплавів; 50 кВ, 200 мкА Au анод для більшості інших застосувань.
- Сульфідна корозія в додатку Alloy:
Ключові переваги:
- Швидкий аналіз: аналіз типових сплавів менш за 2 секунди
- Висока точність завдяки сучасному SDD-детектору з графеновим покриттям
- вимірює вміст кремнію в сталях нижче 0,1% для застосувань сульфідної корозії.
- Автоматичне калібрування та перевірка стабільності вимірювань
- Компактність і мала вага (~1,5 кг з акумулятором)
- Інтуїтивний інтерфейс (Android)
- Вбудована камера для позиціонування зразка та фотофіксації
- Безпека оператора: – захисна шторка детектора – датчик наявності зразка (блокування випромінювання)
Аналітичні додатки
- Сплави
- Сульфідна корозія
- Швидкий алюміній
- Залишкові елементи (Residuals) - точний контроль залишкових елементів
- Гірничо-геологічний аналіз
- Ґрунти
- Дорогоцінні метали
- RoHS
- Автомобільні каталізатори
Галузі застосування
- Неруйнівний контроль (PMI) та ідентифікація сплавів
- Аналіз металобрухту та вторинної сировини
- Геологія, гірничодобувна промисловість, геохімія
- Екологічний контроль ґрунтів
- Аналіз дорогоцінних металів, каталізаторів, покриттів
- Аерокосмічна та енергетична галузь
- Контроль якості виробництва
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Маса | 1,35 кг(2.98 lbs.) з батареєю |
| Розмір | 216 × 241 × 61 мм(8.5" × 9.5"×2.4") |
| Живлення | Вбудований літій-іонний акумулятор, що перезаряджається всередині пристрою або за допомогою зовнішнього зарядного пристрою, живлення від мережі змінного струму, можливість гарячої заміни (максимальний час заміни 60 секунд). |
| Дисплей | 2,7-дюймовий кольоровий ємнісний сенсорний екран, графічний прискорювач Qualcomm Adreno 306 2D/3D з тактовою частотою 400 МГц. Дисплей, розташований на задній панелі, для зручного перегляду результатів, читабельний за будь-яких умов. |
| Візуалізація зразка | Внутрішня камера для перегляду зразків до та під час аналізу для правильного вирівнювання зразків. Друга макрокамера для сканування QR-кодів або штрих-кодів, а також для фотодокументації та створення звітів. |
| Зв'язок/передача даних | Wi-Fi, Bluetooth, USB. Можливість підключення до більшості пристроїв, включаючи програмне забезпечення SciAps Profile Builder для ПК. |
| Джерело збудження | Рентгенівська трубка потужністю 5 Вт. Типові значення: 40 кВ, 200 мкА Rh анод та 10 кВ, 200 мкА для випробування сплавів; 50 кВ, 200 мкА Au анод для більшості інших застосувань. |
| Детектор SDD | кремнієвий дрейфовий детектор з графеновим покриттям високої роздільної здатності з високою швидкістю рахунку (SDD 20 мм2, <140 еВ FWHM 5,95 по К-альфа-лінії Mn). |
| Рентгенівська фільтрація | Шести позиційний фільтр для оптимізації променя. |
| Головний процесор | 1.2GHz ARM Cortex-A53 quad-core, 64/32-bit. RAM: 2GB LPDDR3. Storage: 16GB eMMC. |
| Імпульсний процесор | 14-бітний АЦП зі швидкістю дискретизації 80 MSPS 8K-канальний MCA USB 2.0 для високошвидкісної передачі даних на хост-процесор Цифрова фільтрація, реалізована в FPGA для високопродуктивної обробки імпульсів Піковий час 50 нс – 24 мкс |
| Калібрування | Фундаментальні параметри. Для додатків для гірничої справи та екологічних досліджень ґрунтів користувачі також можуть обрати метод «нормалізації Комптона» та/або використовувати емпірично отримані калібрування. |
| Перевірка калібрування | Контрольний зразок (сталь 316) |
| Діапазон температур довкілля | від - 12°С до + 54°С при 25%-ому робочому циклі. |
| Безпека | Захист паролем (рівень користувача) та внутрішні налаштування (адміністратор). |
| Відповідність стандартам | CE, RoHS, зареєстровано в USFDA, Canada RED Act. |
| Гарантія | 2 роки |
| Аналітичні додатки (калібрування): | |
| Сплави (Alloy App) | Додаток Alloy забезпечує повний аналіз хімічного складу сплавів та ідентифікацію марки (Grade ID) з використанням попередньо відкаліброваних елементів для всіх типів сплавів: Перший промінь (40 кВ): Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb Другий промінь (10 кВ): Mg, Al, Si, P, S |
| Гірничо-геологічний аналіз (Mining App) | Додаток Mining використовує алгоритм фундаментальних параметрів (FP), призначений для аналізу валового хімічного складу, з оптимізованими калібруваннями для найбільш поширених задач геохімічного аналізу. Стандартний пакет елементів: Перший промінь (40 кВ): Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb Другий промінь (10 кВ): Mg, Al, Si, P, S Інші елементи доступні за запитом. |
| Ґрунти (Soil App) | Стандартний пакет елементів: P, S, K, Ca, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Rb, Sr, Y, Zr, Nb, Mo, Ta, W, Hg, Tl, Pb, Ag, Cd, Sn, Sb, Cs, Ba. Інші елементи доступні за запитом |
| Дорогоцінні метали (Precious Metals App) |
Додаток включає розширене калібрування для аналізу сплавів дорогоцінних металів. Забезпечує точне визначення наведених елементів, відображає пробу золота (каратність) для золотих сплавів та автоматично сигналізує про наявність покриття (plating), якщо це застосовно. Стандартний пакет елементів: Au, Ag, Pt, Pd, Rh, Ir, Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, W, Zr, Mo, Ru, Cd, In, Sn, Sb, Pb, Bi |
| Швидкий Алюміній (Fast Aluminum) |
Надшвидке сортування Al-сплавів | Mg, Al, Si+ Перехідні метали |
| Сульфідна корозія (Sulfidic Corrosion (API 939) |
Si(критичний поріг 0,1%) |
| Залишки (Residuals (API 751)) |
Точний контроль залишкових елементів Cr, Ni, Cu, Nb, V (сумма Ni+Cr+Cu <0,15) |
