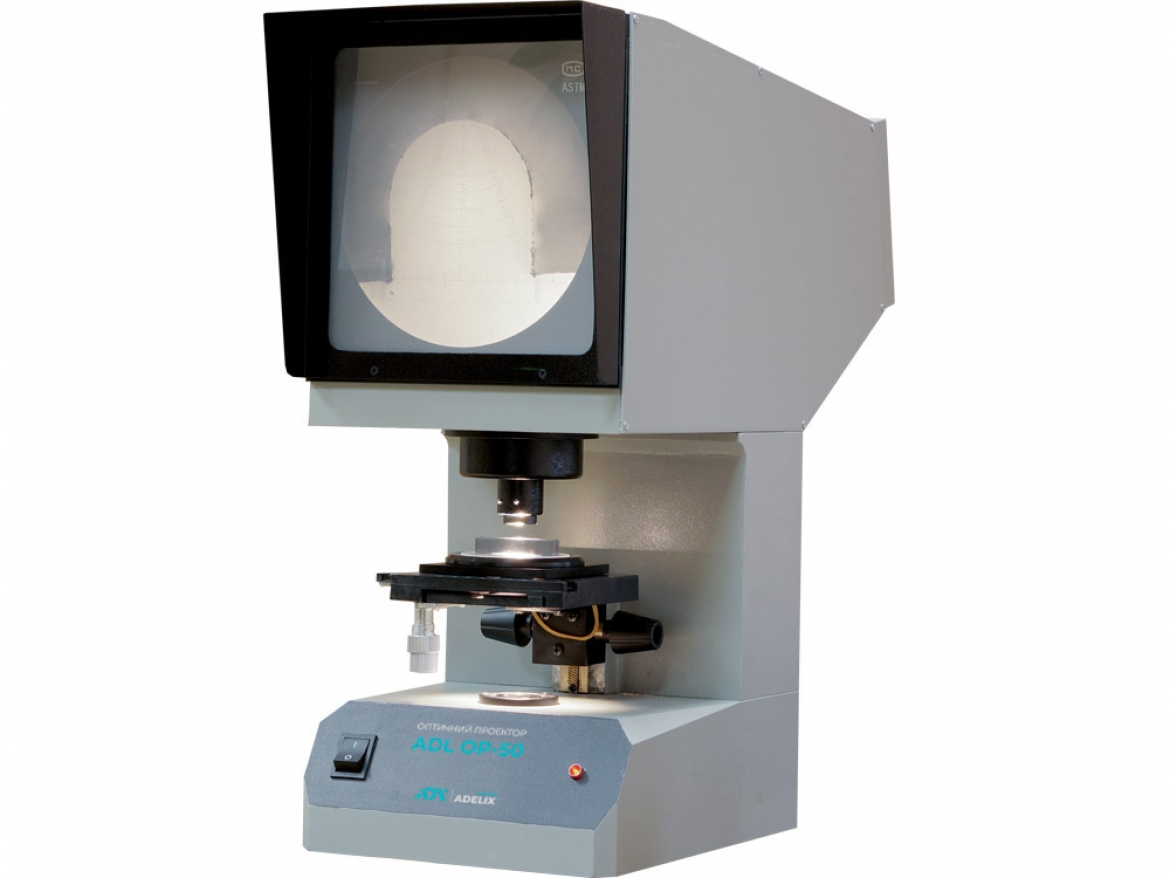

Оптичний проектор ADL OP-50 для контролю надрізів Шарпі

Обладнання застосовується у випробувальних та металографічних лабораторіях для перевірки якості підготовки зразків перед проведенням механічних випробувань.

Прилад дозволяє швидко та точно визначати відповідність геометрії надрізу вимогам державних та міжнародних стандартів, що є важливим для отримання достовірних результатів випробувань на ударну в’язкість.

Особливості оптичного проектора ADL OP-50

Оптичний проектор ADL OP-50 оснащений проекційним екраном з високоточними еталонними шаблонами, виготовленими методом фотолітографії. Це дозволяє виконувати точну перевірку геометрії надрізу та швидко порівнювати параметри зразка з еталонними значеннями.

Високоточні еталонні шаблони

Еталонні шаблони, нанесені на проекційний екран, виготовлені методом фотолітографії, що гарантує високу точність вимірювань та стабільність результатів контролю.

Оптичне збільшення для детального аналізу

Завдяки оптичному збільшенню оператор може детально оцінювати форму та геометрію надрізу на ударному зразку. Це значно спрощує процес контролю та дозволяє швидко виявляти відхилення від стандартних параметрів.

Швидкий контроль якості надрізів

Використання стандартних шаблонів дозволяє оперативно перевіряти відповідність параметрів надрізу вимогам стандартів та швидко приймати рішення щодо якості підготовки зразків.

Параметри надрізу, які контролює прилад

За допомогою ADL OP-50 оператор може контролювати основні параметри концентратора напружень на ударному зразку:

• внутрішній кут надрізу
• глибину надрізу
• радіус у основі надрізу
• якість механічної обробки поверхні

Контроль цих параметрів є важливою частиною підготовки зразків до випробувань металів на ударний вигин за методом Шарпі.

Контроль U- та V-подібних надрізів

ADL OP-50 використовується як оптичний проектор для надрізів, що дозволяє швидко та точно контролювати геометрію U-подібних та V-подібних надрізів на ударних зразках.

Такі надрізи виконують роль концентраторів напружень і мають критичне значення для правильного проведення випробувань на ударну в’язкість. Точна перевірка геометрії надрізу забезпечує відповідність підготовки зразків вимогам стандартів та підвищує достовірність результатів випробувань.

Сфери застосування оптичного проектора ADL OP-50

Оптичний проектор застосовується у лабораторіях та на підприємствах, де проводяться механічні випробування металів і сплавів:

• випробувальні лабораторії
• металографічні лабораторії
• центри контролю якості
• металургійні підприємства
• науково-дослідні установи

Прилад дозволяє виконувати точний контроль геометрії надрізів, що безпосередньо впливає на достовірність результатів випробувань на ударну в’язкість.

У міжнародній практиці такі процедури також відомі як Charpy notch inspection, що передбачає перевірку параметрів надрізу перед проведенням ударних випробувань.
