- металографічні лабораторії
- машинобудівна галузь
- навчальні лабораторії
- науково-дослідні центри

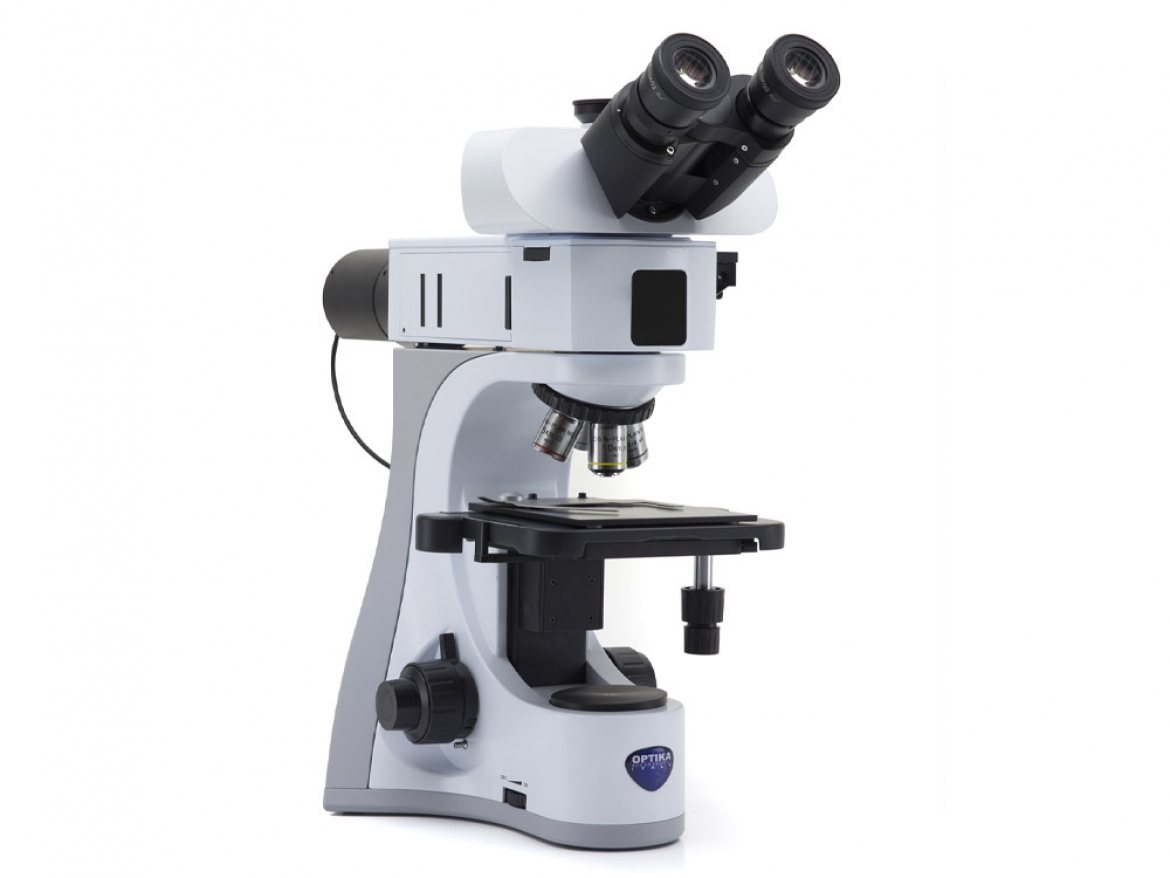

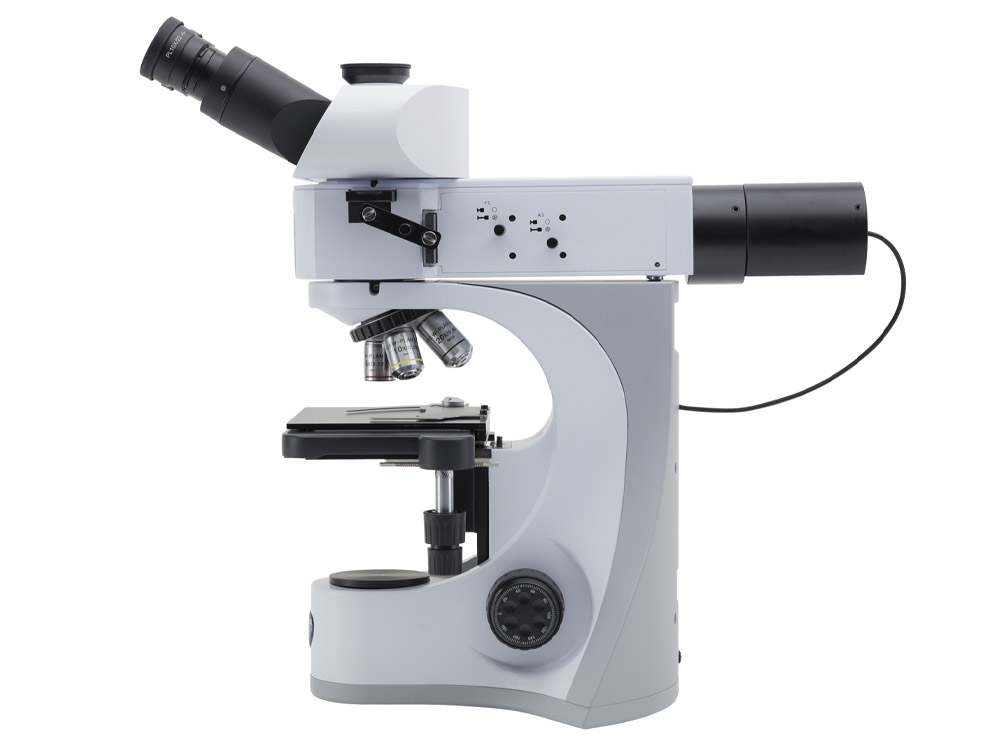

Конструктивна схема та принцип роботи
Мікроскоп виконаний за прямою оптичною схемою: об’єктив розташований над зразком, зразок знаходиться на предметному столику, а освітлення здійснюється через об’єктив у відбитому світлі.
Переваги прямої оптичної системи
- зручність роботи з тонкими та підготовленими шліфами
- висока точність позиціонування
- кращий контроль фокусування при великих збільшеннях
На відміну від інвертованих моделей, дана конструкція забезпечує вищу точність при роботі з мікрошліфами, хоча є менш зручною для дослідження великих зразків.
Методи дослідження
Мікроскоп підтримує основні методи металографічного аналізу: світле поле, поляризоване світло та косе освітлення у відбитому світлі.
Світле поле
Дозволяє досліджувати загальну мікроструктуру зразка, зерна та фази після травлення. Світло падає перпендикулярно на зразок і відбивається назад в об’єктив.
Поляризоване світло
Дає можливість виявляти залишкові напруження та анізотропні фази. Світло проходить через поляризатор, відбивається від зразка та проходить через аналізатор, формуючи контраст.
Косе освітлення
Застосовується для виявлення:
- мікротріщин
- подряпин
- рельєфу поверхні
- меж зерен
Світло падає на зразок під кутом, що підсилює видимість дефектів.
Корпус та конструкція
Корпус мікроскопа виконаний з литого під тиском алюмінію, що забезпечує:
- високу міцність і надійність
- механічну стабільність
- зниження вібрацій
- термічну стабільність при роботі з освітленням
Система освітлення та фільтр
Мікроскоп оснащений сучасною системою освітлення X-LED8 з білим світлодіодом потужністю 8 Вт
Основні характеристики освітлення
- регулювання яскравості
- колірна температура близько 6300 K
- природна передача кольору
- підвищення різкості зображення
Освітлення оптимізоване для роботи з цифровими камерами та забезпечує високу якість зображення навіть при великих збільшеннях.
Оптичні елементи та налаштування
Всі моделі оснащені:
- польовою діафрагмою
- апертурною діафрагмою
- поляризатором
- аналізатором
Це дозволяє налаштовувати освітлення за Келером.
Об’єктиви та оптика
Мікроскоп оснащений планахроматичними об’єктивами, скоригованими на нескінченність, з полем зору 22 мм та протигрибковим покриттям:
- IOS W-PLAN MET 5×/0.12
- IOS W-PLAN MET 10×/0.25
- IOS W-PLAN MET 20×/0.40
- IOS W-PLAN MET 50×/0.75
Розшифровка маркування об’єктивів
- IOS — об’єктиви, скориговані на нескінченність
- W — велика робоча відстань
- PLAN — рівномірна різкість по всьому полю
- MET — для металографії
- 5×/0.12 — збільшення та числова апертура
Числова апертура
Впливає на:
- роздільну здатність
- контраст
- глибину різкості
Парфокальна відстань 45 мм забезпечує збереження фокусу при зміні об’єктивів.
Окуляри та насадка
- широкопольні окуляри PL 10×/22 мм
- регулювання діоптрій на обох окулярах
- міжзінична відстань: 50–75 мм
Опційно PL10×/24 мм доступні окуляри з мікрометричною шкалою.

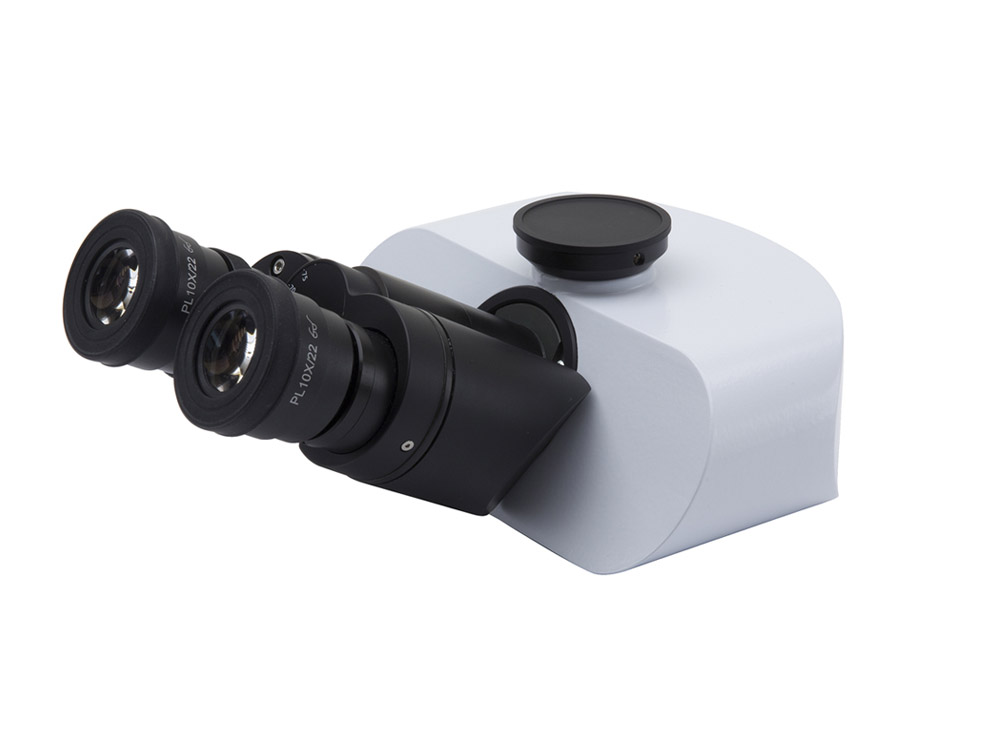

Тринокулярна насадка
Нахил 30° та окремий вихід для підключення:
- фотоапаратів
- відеокамер
Збільшення мікроскопа
Стандартні збільшення
- 50×
- 100×
- 200×
- 500×
Принцип розрахунку
(Розрахунок збільшення мікроскопу: збільшення об’єктива × збільшення окуляру. Наприклад: збільшення об’єктиву 10× та збільшення окуляру 10× тоді загальне збільшення мікроскопу складає100×.
Предметний столик
Двошаровий механічний столик:
- розмір: 233 × 147 мм
- переміщення: 78 × 54 мм
- металева вставка для зразка
Предметний столик
- коаксіальне грубе та точне фокусування
- обмежувач ходу для захисту зразка
- регульований натяг
Точність: 0,002 мм
Максимальна висота зразка: 33 мм
Фільтри
Мікроскоп оснащений набором фільтрів:
- світло блакитний - перетворює колірну температуру джерела світла на денну,
- зелений - підвищує контрастність у чорно-білій фотографії,
- жовтий - контрастний фільтр для спостереження за напівпровідниковими пластинами та напівпровідниками,
- матовий білий - зменшує нерівномірність освітлення, створюючи однорідне поле зору,
Додатково оснащений:
- поляризатором
- аналізатором
Живлення
- 100–240 В
- 50–60 Гц
- максимальна потужність: 13 Вт
| Параметр | Значення |
|---|---|
| Конструкція | Прямий |
| Методи дослідження і контрастування | Світле поле у відбитому світлі, поляризація |
| Насадка | Тринокуляр, нахил 30° |
| Збільшення (стандартний комплект) | 50×; 100×; 200×; 500× |
| Окуляри | PL 10×/22 мм з діоптрійним регулюванням на одному окулярі; Опційно:PL10×/22 мм з мікрометричною шкалою |
| Об'єктиви | Планахроматичні об'єктиви скориговані на нескінченність для світлого поля з полем зору 22 мм з антигрибковою обробкою
|
| Різьба для встановлення об’єктива | RMS |
| Парфокальна відстань | 45 мм |
| Револьверний пристрій | Механічний 5-ти позиційний з обертанням на 360° |
| Фокусування | Коаксіальний механізм грубого та точного фокусування з обмежувачем ходу по висоті 40 мм |
| Максимальна висота зразка | 33 мм |
| Освітлення | Система освітлення X-LED8 потужністю 8 Вт |
| Фільтри | Синій, зелений, жовтий, матовий білий, поляризатор, аналізатор |
| Предметний столик | Двошаровий столик розміром 233×147 мм з покриттям проти подряпин діапазон переміщення по координатних осях – 78×54мм точність шкали ноніуса 0,1 мм |
| Засоби для роботи із зображеннями | Опційно: Адаптери для фотокамер, адаптер для C - MOUNT відеокамер |
| Електроживлення | 100/240 В, 50/60Гц |
| Максимальна потужність | 13 Вт |
| Габаритні розміри ДхШхВ | 505×270×550 мм |
| Вага | 12,3 кг |
| Аксесуари | Пилозахисний чохол, інструмент для регулювання натягу, шестигранний ключ, цифрова інструкція |
