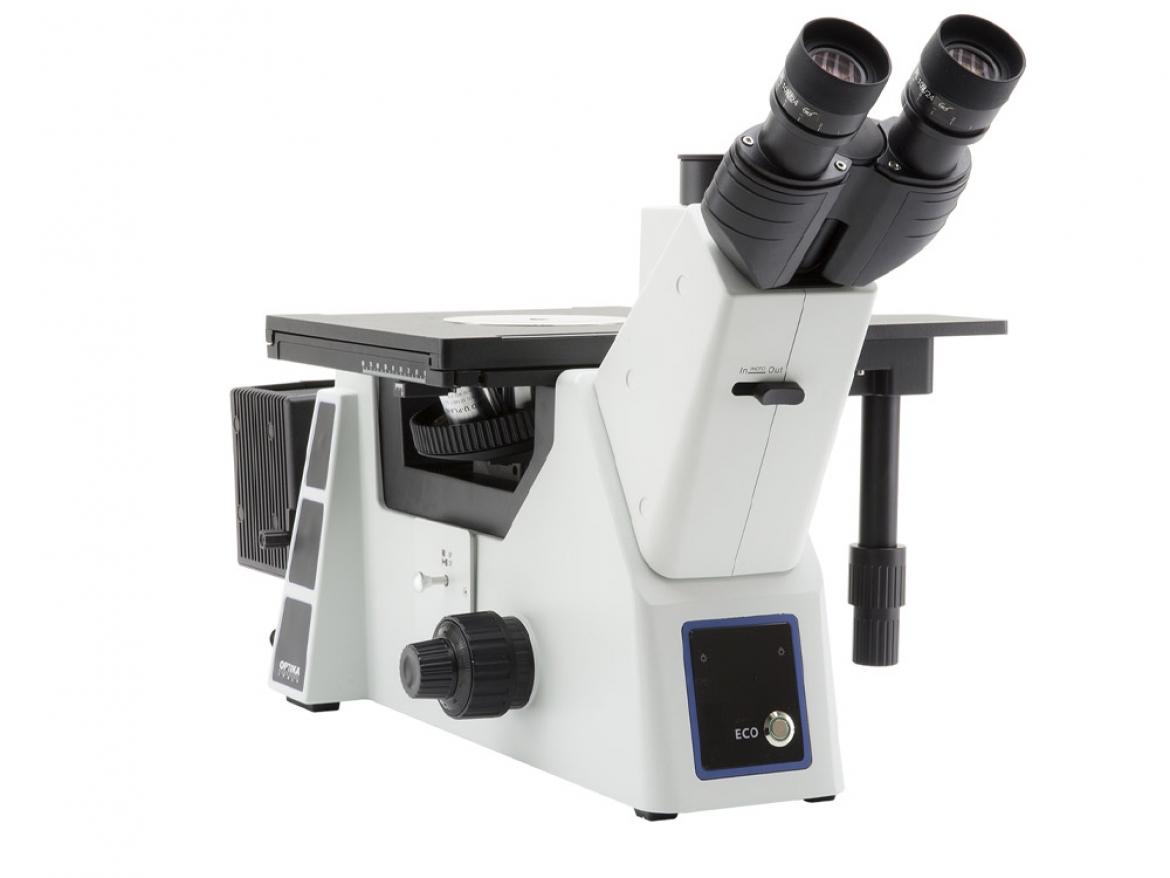

Інвертований металографічний мікроскоп Optika IM-5 MET

Модель Optika IM-5 MET широко застосовується у металографічних лабораторіях, на промислових підприємствах, у науково-дослідних центрах та навчальних установах для проведення професійного металографічного аналізу.

Основні переваги мікроскопа Optika IM-5 MET

• інвертована оптична конструкція для роботи з масивними зразками
• дослідження у відбитому світлі
• підтримка методів світлого поля, темного поля та поляризації
• планахроматичні металографічні об'єктиви з корекцією на нескінченність
• можливість підключення фото- та відеокамери
• стабільний корпус з литого алюмінію
• система освітлення з налаштуванням за Келером

Конструкція інвертованого металографічного мікроскопа

Мікроскоп Optika IM-5 MET виконаний за інвертованою оптичною схемою, у якій об'єктив розташований під предметним столиком, а освітлення здійснюється через нього у відбитому світлі.

Така конструкція є оптимальною для металографічних досліджень, оскільки дозволяє:

• досліджувати відносно великі зразки без розрізання
• виконувати підготовку лише досліджуваної поверхні
• забезпечувати стабільне фокусування при роботі з масивними зразками

Корпус мікроскопа виготовлений з литого під тиском алюмінію, що забезпечує високу механічну стабільність, зниження вібрацій та надійну роботу обладнання.

Методи металографічних досліджень

Мікроскоп підтримує декілька методів дослідження у відбитому світлі.

Світле поле

Основний метод аналізу мікроструктури металів та сплавів.

Темне поле

Дозволяє ефективно виявляти:

• мікротріщини
• дефекти поверхні
• подряпини
• дрібні включення.

Поляризаційний аналіз

Застосовується для дослідження анізотропних структур та внутрішніх напружень матеріалів.

Оптична система та об'єктиви

Мікроскоп оснащений планахроматичними металографічними об'єктивами з корекцією на нескінченність.

Поле зору в окулярі становить 25 мм, що забезпечує широке та чітке зображення.

Доступні об'єктиви:

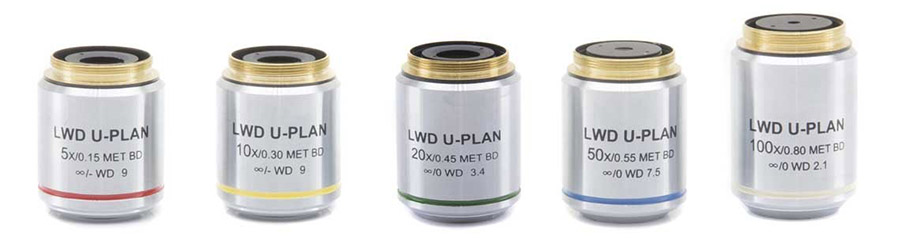

• IOS LWD U-PLAN MET BD 5× / 0.15
• IOS LWD U-PLAN MET BD 10× / 0.30
• IOS LWD U-PLAN MET BD 20× / 0.45
• IOS LWD U-PLAN MET BD 50× / 0.55
• IOS LWD U-PLAN MET BD 100× / 0.80

Пояснення маркування:

• IOS — об'єктиви з корекцією на нескінченність
• LWD — велика робоча відстань
• U-PLAN — рівномірна різкість по всьому полю зору
• MET — об'єктиви для металографії
• BD — підтримка світлого та темного поля.

Числова апертура впливає на роздільну здатність, контраст зображення та глибину різкості.

Система освітлення та налаштування за Келером

Мікроскоп оснащений галогеновою лампою 12 В / 100 Вт з регулюванням яскравості.

Основні характеристики системи освітлення:

• корельована колірна температура близько 3500 K
• стабільний спектр випромінювання
• ресурс лампи понад 3000 годин.

Оптична система включає:

• польову діафрагму
• апертурну діафрагму
• поляризатор
• аналізатор.

Завдяки цьому можливе точне налаштування освітлення за методом Келера.

Збільшення мікроскопа

• 50×
• 100×
• 200×
• 500×
• 1000×

Збільшення 1000× застосовується для:

• аналізу карбідних виділень
• дослідження мартенситу та бейніту
• вивчення тонких фазових структур
• аналізу меж зерен
• дослідження неметалевих включень.

Загальне збільшення визначається як:

збільшення об'єктива × збільшення окуляра.

Наприклад:

10× (об'єктив) × 10× (окуляр) = 100× загального збільшення.

Предметний столик

Мікроскоп оснащений двошаровим механічним предметним столиком.

Основні характеристики:

• розмір столика — 240 × 250 мм
• діапазон переміщення — 50 × 50 мм
• металева вставка з отвором для розміщення зразка.

Система фокусування

Коаксіальний механізм забезпечує:

• грубе фокусування
• точне фокусування.

Особливості системи:

• обмежувач для запобігання контакту об'єктива зі зразком
• регульований натяг ручки грубого фокусування
• ціна поділки точного фокусування — 0,002 мм.

Окуляри

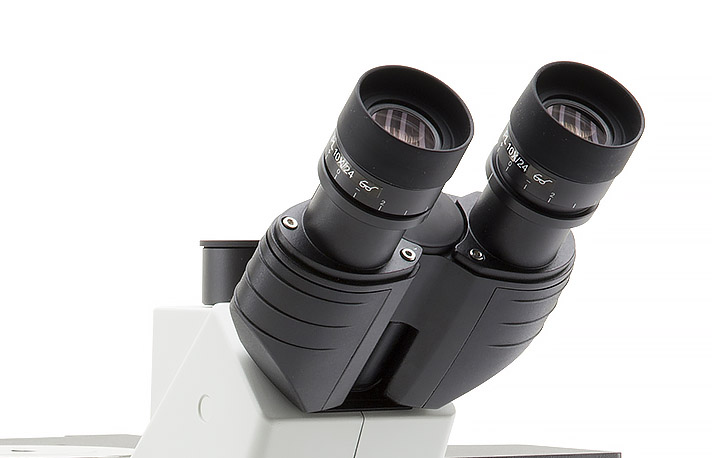

Мікроскоп комплектується широкопольними окулярами: PL 10× / 24 мм

Особливості:

• регулювання діоптрій на обох окулярах
• міжзінична відстань 50–75 мм
• опційно доступні окуляри з мікрометричною шкалою.

Тринокулярна насадка та підключення камери

Тринокулярна насадка нахилена під кутом 45°, що забезпечує комфортну роботу оператора.

Окремий оптичний канал дозволяє підключати:

• цифрові камери
• фото-камери
• системи відеодокументування.

За допомогою спеціального адаптера можливе підключення різних систем фіксації та аналізу зображення.

Фільтри

Мікроскоп оснащений такими фільтрами:

• фільтр денного світла (світло-блакитний)
• поляризатор
• аналізатор.

Функція енергозбереження ECO

Функція ECO автоматично вимикає індикатор освітлення через 20 хвилин відсутності активності користувача, що дозволяє зменшити енергоспоживання та продовжити ресурс лампи.

Живлення

• напруга: 100–240 В
• частота: 50–60 Гц
• максимальна споживана потужність: 140 Вт.

Де використовується металографічний мікроскоп

Інвертований металографічний мікроскоп застосовується у різних галузях промисловості та науки:

• металургія
• машинобудування
• авіаційна промисловість
• автомобільна промисловість
• контроль якості матеріалів
• наукові лабораторії
• університети та дослідницькі центри.

Металографічний мікроскоп для професійного аналізу матеріалів

Металографічний мікроскоп є одним з основних інструментів у лабораторіях контролю якості, науково-дослідних центрах та на промислових підприємствах. Таке обладнання використовується для детального дослідження мікроструктури металів, сплавів, покриттів та інших технічних матеріалів.

Інвертований металографічний мікроскоп особливо ефективний при роботі з масивними або габаритними зразками, оскільки дозволяє проводити дослідження без складної підготовки та розрізання матеріалу. Завдяки інвертованій оптичній схемі оператор може легко розміщувати великі зразки на предметному столику та отримувати стабільне і чітке зображення досліджуваної поверхні.

Сучасний мікроскоп для металографії дозволяє виконувати широкий спектр досліджень, включаючи аналіз фазових структур, меж зерен, карбідних включень та інших мікроструктурних елементів матеріалу.

Використання професійного обладнання для металографічного аналізу забезпечує високу точність досліджень, контроль технологічних процесів та підвищення якості продукції. Саме тому металографічні мікроскопи широко застосовуються у металургії, машинобудуванні, авіаційній та автомобільній промисловості, а також у наукових лабораторіях.
