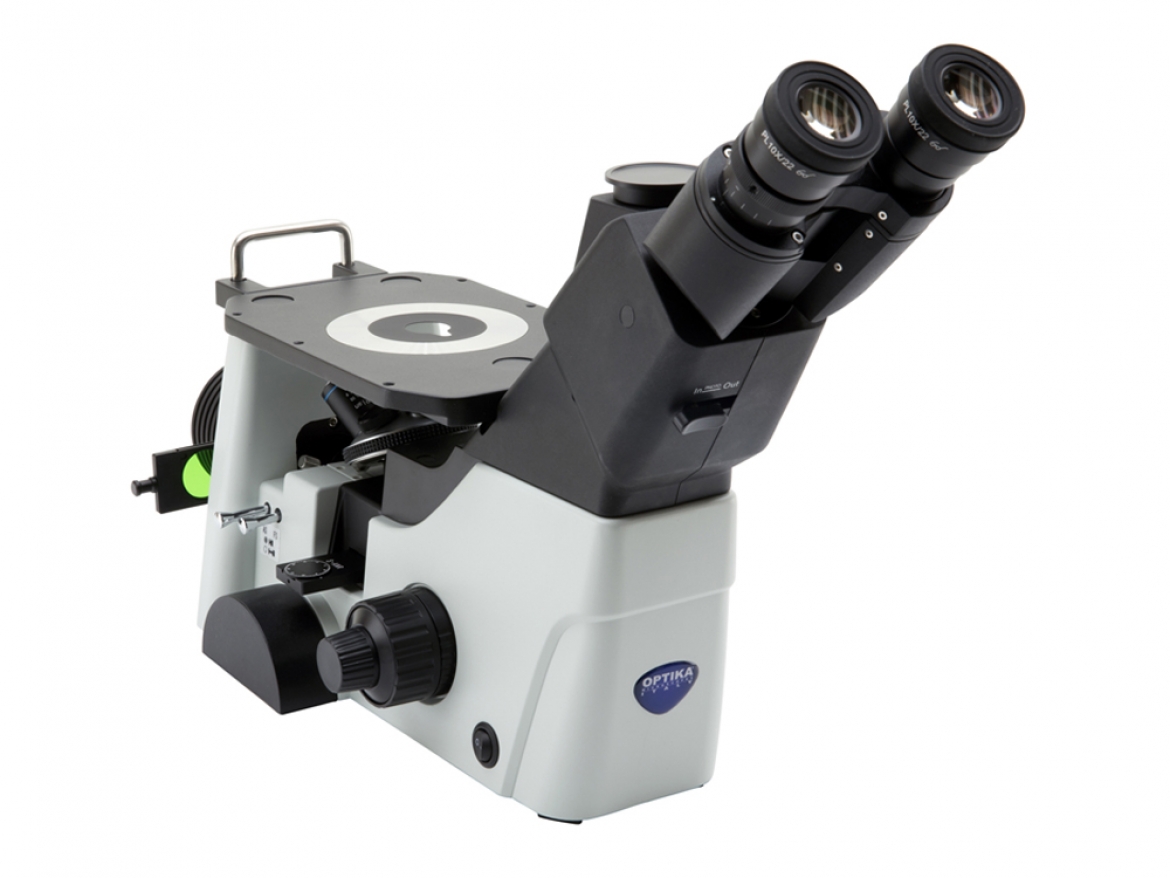

Інвертований металографічний мікроскоп OPTIKA IM-300METLD - це надійний і високопродуктивний інструмент для професійних досліджень, який поєднує в собі передову оптику, зручність у використанні та широкі функціональні можливості, що робить його ідеальним вибором для лабораторій, науково-дослідних центрів та виробничих підприємств.
Особливості інвертованого металографічного мікроскопа OPTIKA IM-300METLD
1. Інвертований дизайн:
- Забезпечує зручність у роботі з великими та важкими зразками, які можна легко розміщувати на нерухомому предметному столику.
2. Високоякісна оптика:
- Планахроматичні об'єктиви з парфокальною відстанню 45 мм (5x, 10x, 20x, 50x) гарантують чітке та контрастне зображення. - Широкопольові окуляри (10x) з полем зору 22 мм забезпечують комфортне спостереження.
3. Тринокулярний тубус:
- Можливість підключення додаткового обладнання, такого як камери для документування та аналізу зразків.
- Регульований нахил тубуса (45˚) і міжзінична відстань (від 50 до 75 мм) забезпечують зручність для користувачів.
4. Методи дослідження:
- Використання методів відбитого світла, таких як світле поле та поляризоване світло, дозволяє досліджувати структурні особливості зразків.
5. Освітлювальна система:
- Світлодіодний освітлювач потужністю 18 Вт з регулюванням яскравості та температурою 4000 К забезпечує тривалий термін служби (>65 000 годин) та стабільне освітлення.
6. Точне фокусування:
- Коаксіальні гвинти грубого та точного фокусування з тонким градуюванням і регульованим натяжінням забезпечують точне налаштування фокусу без зусиль.
7. Механічний револьвер об'єктивів:
- П'ятипозиційний механічний револьвер дозволяє швидко змінювати об'єктиви, що спрощує процес дослідження.
8. Додаткове обладнання:
- Можливість підключення механічного столика для точного переміщення зразків, тримача для металургійних зразків та C-Mount адаптера для цифрової камери.
- М-1104 Об’єктив IOS LWD U-PLAN MET 100x/0.80 (сухий)
- М-792 Механічний столик 250х230, переміщення по XY 120х80 мм
- M-793.5 Тримач для металургійних зразків
- Високопродуктивна USB 3.0 C-mount камера для мікроскопу OPTIKA C-P3
9. Комплектація:
- Мікроскоп поставляється з повним набором аксесуарів, включаючи об'єктиви, окуляри, освітлювач, поляризатор, аналізатор, фільтри, та інше.
10. Ергономічність і надійність:
- Міцна конструкція та зручний дизайн забезпечують довговічність та комфортну роботу при тривалому використанні.
Область застосування інвертованого металографічного мікроскопа OPTIKA IM-300METLD
Інвертований металографічний мікроскоп OPTIKA IM-300METLD знаходить широке застосування в різних галузях завдяки своїм унікальним характеристикам та можливостям. Основні області застосування включають:
Металографія та матеріалознавство:
- Дослідження мікроструктури металів та сплавів.
- Аналіз фазового складу та виявлення структурних дефектів.
- Вивчення впливу термічної обробки та інших технологічних процесів на властивості матеріалів.
Контроль якості та інспекція:
- Оцінка якості металевих виробів та деталей.
- Виявлення дефектів, тріщин, включень та інших недоліків.
- Перевірка відповідності матеріалів та виробів стандартам та технічним вимогам.
Наукові дослідження:
- Проведення фундаментальних та прикладних досліджень у галузі металургії та матеріалознавства.
- Вивчення нових матеріалів та їх властивостей.
- Аналіз структури і характеристик наноматеріалів.
Навчання та освіта:
- Використання в навчальних лабораторіях вищих навчальних закладів для підготовки
студентів за спеціальностями металургії, матеріалознавства та інших технічних дисциплін.
- Демонстрація мікроструктурних особливостей різних матеріалів під час навчальних занять.
Виробництво та інженерія:
- Моніторинг та оптимізація технологічних процесів у виробництві.
- Аналіз зразків після механічної обробки, зварювання, лиття та інших виробничих операцій.
- Розробка та вдосконалення нових технологій і методів обробки матеріалів.
Комплект поставки:
- Мікроскоп OPTIKA IM-300METLD
- Об’єктиви:
- IOS LWD U-PLAN MET 5x/0,15, W.D. 10,8 мм
- IOS LWD U-PLAN MET 20x/0,45, W.D. 4,0 мм
- IOS LWD U-PLAN MET 10x/0,30, W.D. 10,0 мм
- IOS LWD U-PLAN MET 50x/0,55, W.D. 7,9 мм
- Окуляр WF10х /22 мм (пара)
- Насадка - Тринокуляр, нахил 45°
- Револьверний пристрій - механічний 5-ти позиційний
- Поляризатор;
- Аналізатор;
- Зелений фільтр,
- LBD фільтр
- Польова діафрагма центрована
- Апертурна діафрагма центрована
- LED Освітлювач
- Блок та шнур живлення
- Пилозахисний чохол;
- Керівництво з експлуатації
| Параметр | Значення |
|---|---|
| Діапазон збільшення | від 50х до 500х (без застосування імерсійного масла) |
| Методи дослідження | відбите світло:
- Метод світлого поля; - Просте поляризоване світло. |
| Тубус | Тринокулярний (Siedentopf), із номінальним кутом нахилу 45˚, з можливістю регулювання міжзіничної відстані від 50 до 75 мм, діоптрійне регулювання на лівій трубці; внутрішній діаметр трубки 30 мм |
| Окуляри | широкопольові, із збільшенням 10х, поле зору 22 мм (пара), планарний тип |
| Об’єктиви | планахроматичні, парфокальна відстань 45 мм
IOS LWD U-PLAN MET 5x/0,15, W.D. 10,8 мм IOS LWD U-PLAN MET 10x/0,30, W.D. 10,0 мм IOS LWD U-PLAN MET 20x/0,45, W.D. 4,0 мм IOS LWD U-PLAN MET 50x/0,55, W.D. 7,9 мм |
| Револьвер об’єктивів | механічний п’ятипозиційний |
| Фокусування | коаксіальні гвинти грубого та точного фокусування. Тонке градуювання:100 Тонкий загальний хід (за один оберт): 0,2мм Тонка роздільна здатність: 2мкм Верхній упор для запобігання контакту; Регульоване натяжіння: |
| Предметний столик | Нерухомий, 250х160 мм, металева кругла вставка Механічний столик 250х230, переміщення по XY 120х80 мм (ОПЦІЯ) |
| Освітлювач | LED, Потужність 18 Вт, Термін служби > 65 000 годин, Температура 4000 К Регулювання яскравості |
| Умови експлуатації | Вхідна напруга: 110/240 В змінного струму, 50/60Гц Вихідна напруга: 24 В постійного струму 2,5 А |
| Габаритні розміри ВхШхГ | 390х230х600 мм |
| Вага | 9кг |
