Опис та призначення

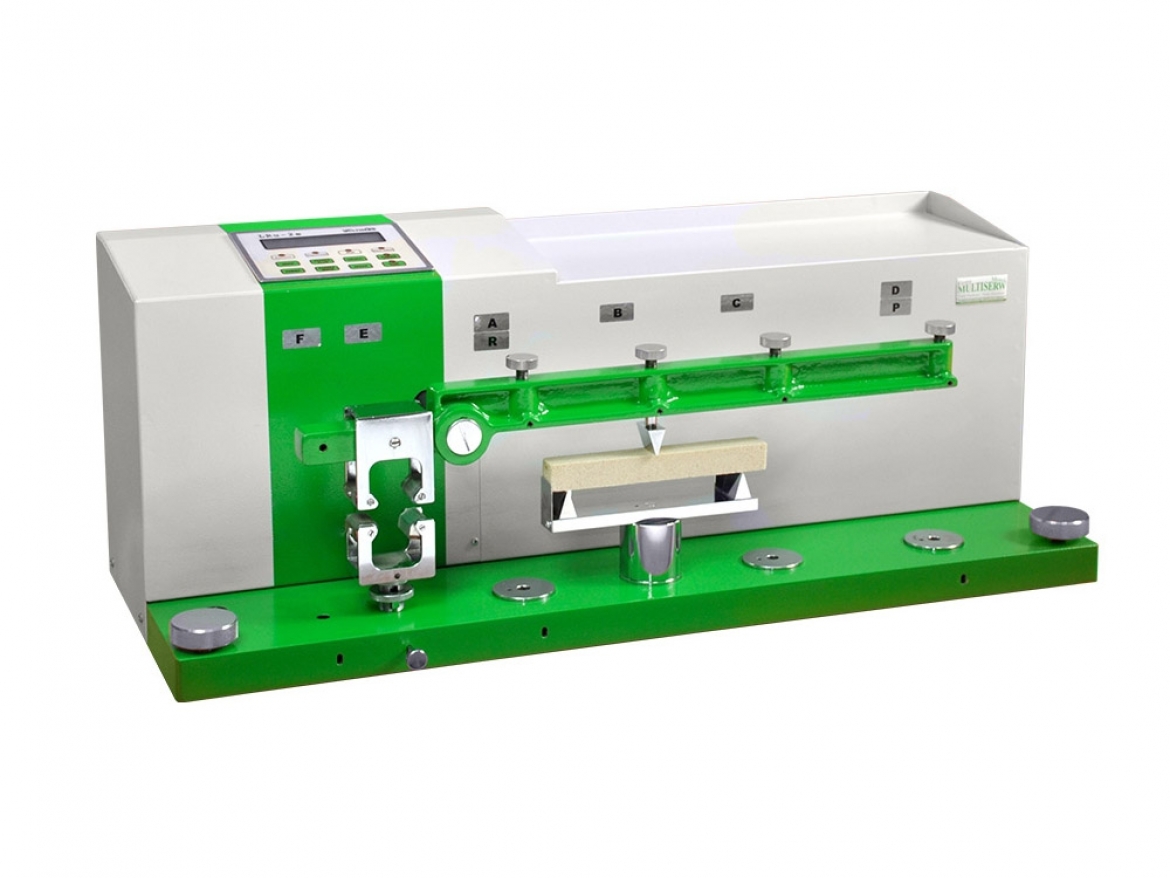

Випробувальна машина Multiserw-Morek LRu-2e призначена для точного визначення міцності формувальних і стержневих сумішей у лабораторних умовах. Обладнання застосовується для випробування зразків у вологому, сухому та отвердженому стані, що робить його універсальним рішенням для ливарних виробництв та лабораторій контролю якості.
Параметри міцності, що визначаються
Прилад забезпечує контроль таких параметрів міцності:
- на стискання
- на розтягування
- на вигин
- на зсув (одинарний і подвійний)
- на розщеплення
- визначення кута перегину
Принцип роботи
Робота машини базується на поступовій деформації зразка з одночасним вимірюванням прикладеного навантаження.
Зразок фіксується між утримувачами, розташованими на основі та рухомій траверсі. Під час випробування відбувається контрольоване навантаження на зразок до моменту руйнування або деформації.
Система навантаження
Рух супорта забезпечується кроковим двигуном, що гарантує:
- стабільну швидкість навантаження
- рівномірне зростання зусилля
- високу точність вимірювань
Обробка результатів
Сигнали з датчиків передаються до електронного контролера, який обробляє дані та відображає результати на дисплеї в режимі реального часу.
Переваги використання
- Висока точність визначення міцності матеріалів
- Універсальність випробувань для різних типів сумішей
- Стабільне та контрольоване навантаження
- Зручне відображення результатів на дисплеї
- Надійна конструкція для лабораторного використання
Технічні характеристики
| Параметр | Значення |
|---|---|
| Привід | Електричний |
| Контроль | Напівавтоматичний |
| Лінійна швидкість приросту натиску | 0,25 Н/см² |
| Потужність | 100 Вт |
| Живлення | 220 В, 50 Гц |
| Габаритні розміри | 78 × 29 × 30 см |
| Вага | 86 кг |
| Загальний діапазон вимірювання | 0 — 3360 Н/см² |
ДІАПАЗОНИ ВИМІРЮВАННЯ ЗА ВИДАМИ ВИПРОБУВАНЬ
Нижче наведено повну таблицю з усіма режимами, супортами та відповідними стандартами:
Стиснення (Rc):
| Позначення | Супорт | Діапазон |
|---|---|---|
| RcI | B | 0 — 22,4 Н/см² |
| RcII | A | 10 — 67,20 Н/см² |
| RcIII | R | 30 — 200 Н/см² |
Зріз (Rt):
| Позначення | Супорт | Діапазон |
|---|---|---|
| RtI | B | 0 — 17,4 Н/см² |
| RtII | A | 10 — 52,60 Н/см² |
| RtIII | R | 30 — 156 Н/см² |
Вигин (Rg):
| Позначення | Супорт | Діапазон |
|---|---|---|
| Rg1 | B | 0 — 870 Н/см² |
| Rg2 | A | 500 — 2640 Н/см² |
| RgS | D | 0 — 3300 Н/см² |
| Rg7 | B | 0 — 3300 Н/см² |
| RgS 7 | D | 0 — 1300 Н/см² |
| Rg8 | B | 0 — 25000 Н/см² |
| RgS 8 | D | 0 — 1000 Н/см² |
| Rg1G | B | 0 — 705 Н/см² |
| Rg2G | A | 500 — 2100 Н/см² |
Подвійний зріз (Rtt):
| Позначення | Супорт | Діапазон |
|---|---|---|
| RttI | B | 0 — 11,2 Н/см² |
| RttII | A | 5 — 33,60 Н/см² |
| RttIII | R | 10 — 100 Н/см² |
Скол (Rp):
| Позначення | Супорт | Діапазон |
|---|---|---|
| RpI | B | 0 — 17,4 Н/см² |
| RpII | A | 10 — 52,60 Н/см² |
| RpIII | R | 30 — 156 Н/см² |
Розтягування (Rm):
| Позначення | Супорт | Діапазон |
|---|---|---|
| RmI | F | 0 — 130 Н/см² |
| RmII | E | 80 — 260 Н/см² |
| RmI | F | 0 — 105 Н/см² |
| RmII | E | 80 — 260 Н/см² |
Розтягування у вологому стані (Rmw):
| Позначення | Супорт | Діапазон |
|---|---|---|
| Rmw | P | 0 — 3,3 Н/см² |
КОМПЛЕКТАЦІЯ ТА ДОДАТКОВІ АКСЕСУАРИ
Апарат LRu-2e може доукомплектовуватись:
- набором пристосувань для випробувань
- спеціальною приставкою LRuW для вимірювання міцності формувальних сумішей на розтягнення у вологому стані (діапазон 0 — 3,3 кН/см²).
