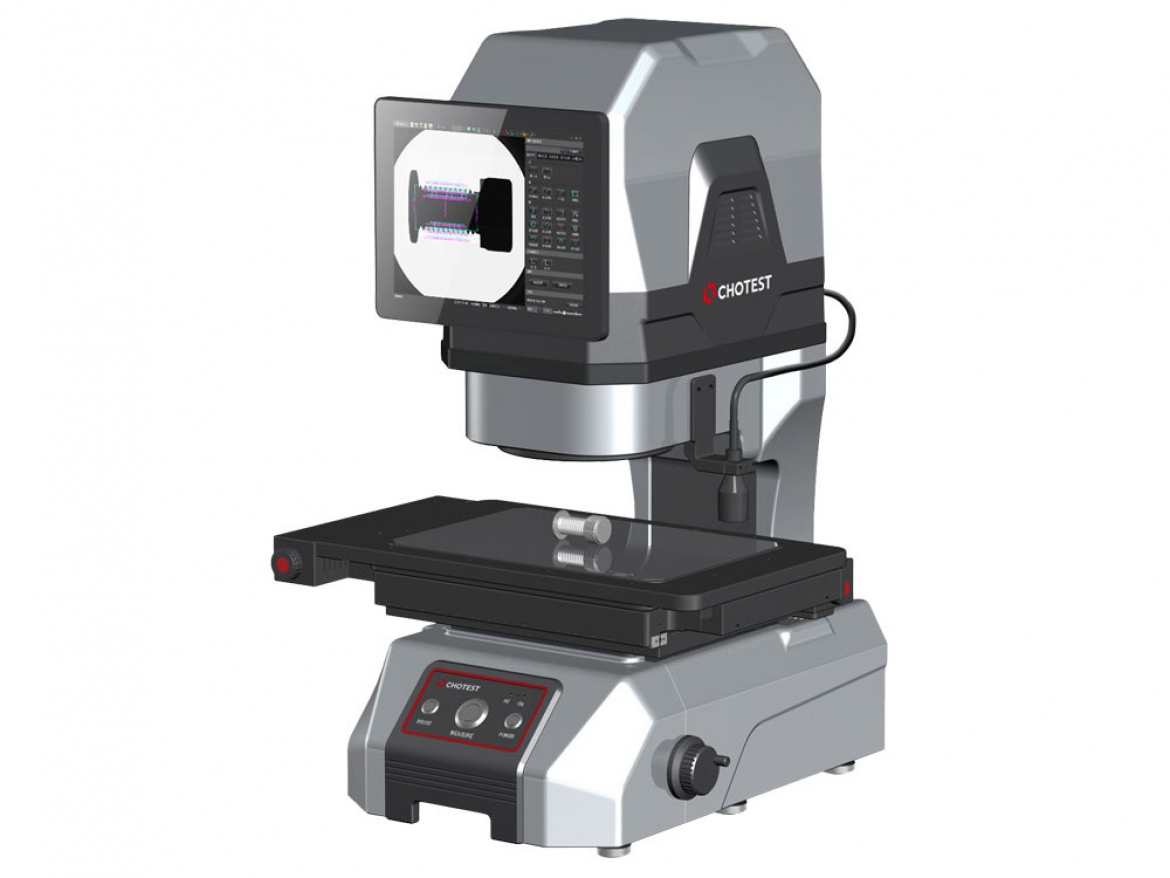

Серія Машин швидкого вимірювання VX8000 використовує принцип візуального вимірювання та точні алгоритми аналізу зображень. Оснащена подвійною телецентричною оптичною лінзою з високою глибиною різкості, що дозволяє виконувати швидкі вимірювання одним натисканням. Серія VX8000 підходить для точних вимірювань у таких галузях, як машинобудування, електроніка, виробництво прес-форм, лиття під тиском, металообробка, гума, низьковольтне обладнання, магнітні матеріали, точне штампування, роз’єми, телефони, побутова техніка, друковані плати, медичне обладнання, годинники, ріжучі інструменти та інші.

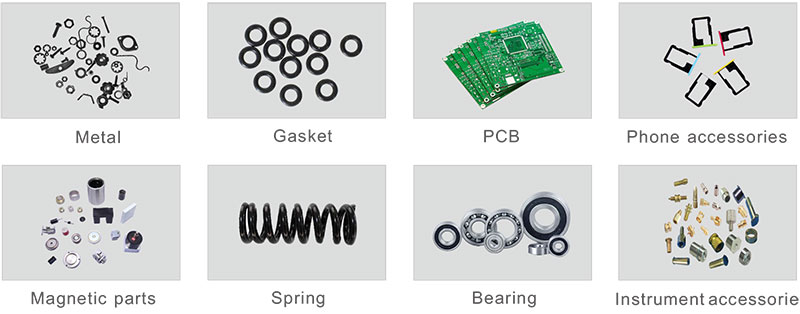

Застосування:

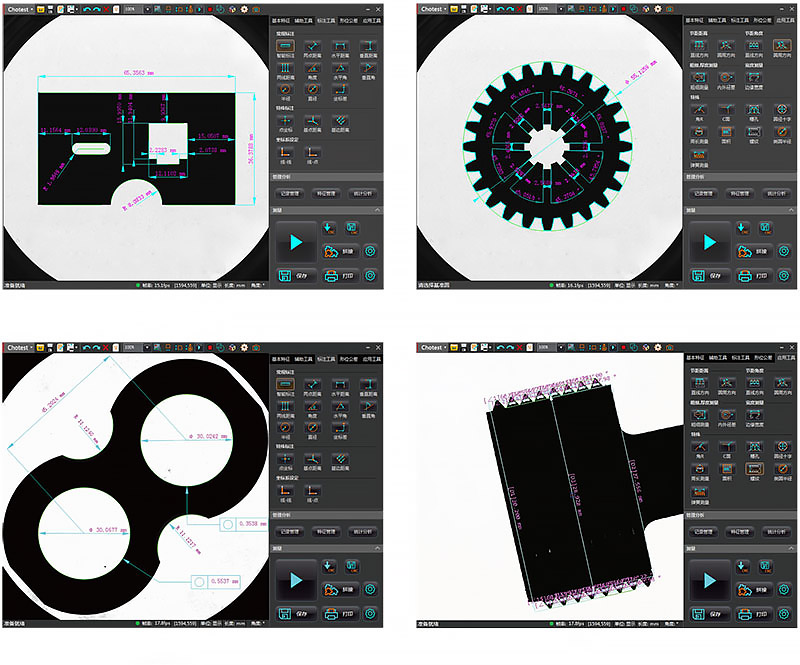

Програмне забезпечення VisionX пропонує до 80 інструментів для аналізу, включаючи [Витяг ознак] (наприклад, максимальні точки, центральні лінії, дуги тощо), [Допоміжні інструменти] (довільні точки, лінії, кола, дотичні тощо), [Розумне маркування], [допуски форми], а також спеціальні [Інструменти застосування] (крокова відстань / відстань кроку, кути, канавки, різьба тощо). Результати вимірювань та їх статистичні значення (наприклад, середнє, σ, 3σ, 6σ, Ca, Cp, Cpk) автоматично записуються та архівуються. Оператори можуть обирати фільтри для витягнення історії.
Статистика

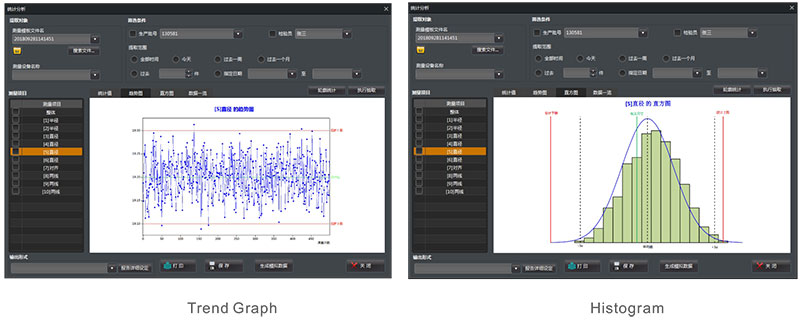

Графік тренду відображає регулярні зміни вимірюваних значень, наприклад, монотонні та періодичні коливання, що дозволяє контролювати відхилення у виробничому процесі. Гістограма відображає стан коливань якості продукції та допомагає передбачити рівень якості та ймовірність дефектів.
Завдяки статистичному контролю процесів (SPC) можна відстежувати якість продукції та зміни у виробничому процесі, виявляти превентивні рішення, що зменшує подальший контроль та ремонт, покращуючи управління виробництвом та якістю продукції.
| Модель | VX8300 | |||
| Сенсор зображення | 20M CMOS | |||
| Монітор | Вбудований | 10,4" LCD (XGA:1024×768) | ||
| Зовні | 24" LCD (XGA:1920×1080) | |||
| Приймальна лінза | Подвійна телецентрична лінза | |||
| Світло | Кільце | Чотирисегментне освітлення (біле світло/зелене світло) | ||
| Знизу | Телецентричне освітлення передачі (зелене світло) | |||
| Поле зору | Велике поле | 300 мм × 200 мм (4 кута R50) | ||
| Висока точність | 230 мм × 130 мм | |||
| Роздільна здатність | 0,1 мкм | |||
|
Повторюваність вимірювань зображення |
Велике поле | Без зшивання*1 | ±1 мкм | |
| Зі зшиванням*2 | ±2 мкм | |||
| Висока точність | Без зшивання*1 | ±0,5 мкм | ||
| Зі зшиванням*2 | ±1,5 мкм | |||
|
Точність вимірювань зображення |
Велике поле | Без зшивання*1 | ±3 мкм | |
| Зі зшиванням*2 | ±(5+0,02L)мкм | |||
| Висока точність | Без зшивання*1 | ±1,5 мкм | ||
| Зі зшиванням*2 | ±(3+0,02L)мкм | |||
|
Горизонтальний Ротаційний агрегат (Необов'язково) |
Кут повороту | Діапазон 360°, роздільна здатність 0,02° | ||
| Швидкість обертання | 0,2~2 об/с | |||
| Максимальний діаметр | Φ60 мм | |||
|
Вимірювання висоти. (Оптичний зонд) (Необов'язково) |
Діапазон вимірювання (XY) | 120 мм × 110 мм | ||
| Максимальне співвідношення глибини отвору (h/φ) | 1.64 | |||
| Діам. Beam | Φ100 мкм (Φ18 мкм необов’язково) | |||
| Роздільна здатність | 0,25 мкм | |||
| Z Нерухомість | Діапазон (Z) | 2 мм | ||
| Точність | ±2 мкм | |||
| Рух Z | Діапазон (Z) | ±2 мкм | ||
| Точність | ±(6+0,01H)мкм, H - висота переміщення Z у мм | |||
| Програмне забезпечення | VisionX | |||
| Таблиця об’єктів XY | X Дальність подорожі | 210 мм (моторизований) | ||
| Y Дальність подорожі | 110 мм (моторизований) | |||
| Ємність завантаження | 7,5 кг | |||
| Діапазон ходу осі Z | 75 мм (моторизований) | |||
| Розмір (ДxШxВ) | (531×503×731) мм | |||
| Вага | 75 кг | |||
| Введення | AC100~240V/50~60Hz, 2A | |||
| Робоче середовище | Температура 10℃~35℃, вологість 30%～80%, вібрація<0,002g, менше 15 Гц | |||
Примітки:
- *1: У положенні фокусування температура навколишнього середовища становить +20 °C ± 1,0 °C.
- *2: У положенні фокусування температура навколишнього середовища становить +20 °C ± 1,0 °C, а навантаження на стіл — не більше 2 кг; L — діапазон переміщення стола (мм).
