Основні особливості

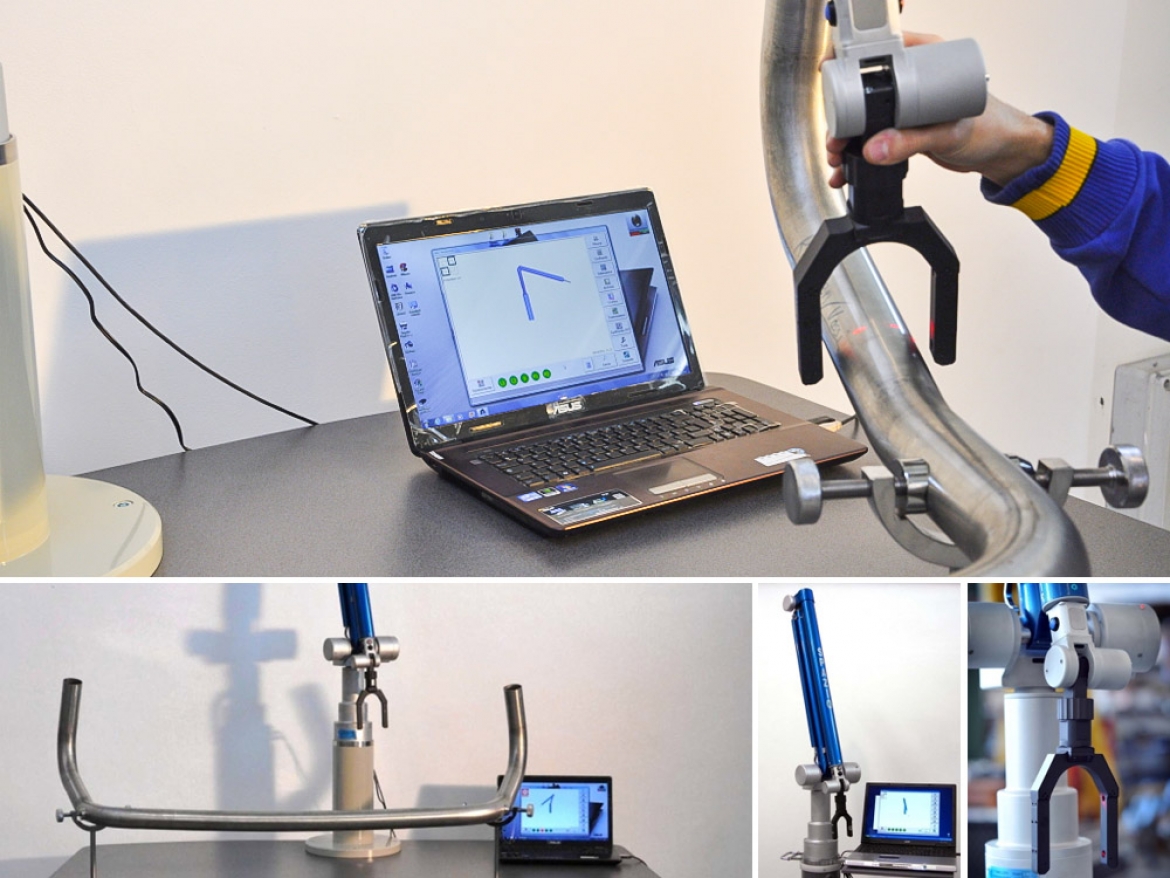

Датчики Laser Fork призначені для виміру труб, патрубків, штуцерів і інших виробів.
Представлені Стандартні розміри вилок : 30 мм, 50 мм, 80 мм, 150 мм і 200 мм.
Труби діаметром від 1 до 180 мм вимірюються за допомогою лазерних вилок, для великих діаметрів труб застосовні контактні датчики.
Окрім вимірювальних даних, датчики в сукупності з ПО дозволяють створювати 3D моделі труб.
| Артикул | L30 | L30S | L50 | L80 | L150 | L200 |
|---|---|---|---|---|---|---|
| Найменування | Laser Fork зонд L30 | Laser Fork зонд L30S | Laser Fork зонд L50 | Laser Fork зонд L80 | Laser Fork зонд L150 | Laser Fork зонд L200 |
| Макс, діаметр вимірюваної труби | 26мм | 26мм | 45мм | 74мм | 142мм | 190мм |
| Макс, діаметр для подвійного виміру | 26мм | 14мм | 35мм | 58мм | 60мм | 80мм |
| Рекомендований макс. діаметр | 20мм | 20мм | 35мм | 60мм | 125мм | 175мм |
| Мін. діаметр | 2мм | 1мм | 6мм | 9мм | 14мм | 19мм |
| Внутр. ширина вилки | 30мм | 30мм | 50мм | 80мм | 150мм | 200мм |
| Макс. погрішність (розмір) | +/- 0.1мм | +/- 0.2мм | ||||
| Макс. погрішність (кут) | +/- 0.025° | +/- 0.040° | ||||
| Вага | 170 г | 165 г | 200 г | 270 г | 600 г | 550 г |
| Лазер | Напівпровідниковий лазер Клас лазера : 2 EN/IEC 60825-1 (2007) JIS C6082 (2011) |
|||||
| Довжина хвилі | 650нм, видимий | |||||
| Тип луча | колимований | |||||
| Потужність лазерного діода | 7 mW | |||||
| Потужність випромінювання | 1 mW | |||||
| Температура зберігання | -10°C ~ 50°C | |||||
| Температура при експлуатації | 5°C ~ 40°C | |||||
