Основні особливості
Ця система є комбінацією 7 осьової вимірювальної руки і HI-END лазерного сканера нового сімейства лінійних лазерних зондів, які ідеально підходять для комплексної профілізації контурів.
Є наступні моделі лазерних сканерів:
- PreciTrack3D модель ALP - лазерні сканери із швидкістю захоплення до 128 000 точок в секунду
- Nikon Metrology MMCx - лазерні сканери із швидкістю захоплення до 24 000 точок в секунду
Ці системи оснащені цифровим(ASCII) координатним виходом, лазером класу II з видимим променем для безпечної, зручної і тривалої роботи.
Подвійні CMOS- камери здійснюють одночасне сканування і захоплення деталей з опуклою і увігнутою геометрією, що дозволяє сканувати з високою швидкістю криволінійні поверхні і отримувати хмару точок, яка гранична точно повторює геометрію виробу.
Ми пропонуємо готові випробувані комплекти у вигляді комплексу апаратних і програмних рішень. Але, у разі потреби, в системі можуть бути застосовані будь-які інші лазерні сканери і програмні продукти інших виробників.
Комплект КВМ + лазерний сканер
| SPACE Plus/EXPLORER + ALP Сканер** | Діапазон вимірів (мм) |
Погрішність КВМ* | Погрішність лазерного сканера** | Повторюваність* | Вес (кг) |
|---|---|---|---|---|---|
| SPACE SCAN - 7 осей лазерна скануюча КИМ - усі значення в мм*=2 σ помилки - **З моделлю ALP - 50 | |||||
| SPACE Plus 1.8 – 7 осей | 1800 | 0,027 | 0,032 | 0,020 | 9,7 |
| SPACE Plus 2.5 – 7 осей | 2500 | 0,034 | 0,040 | 0,025 | 10,2 |
| SPACE Plus 3.2 – 7 осей | 3200 | 0,045 | 0,053 | 0,030 | 10,6 |
| SPACE Plus 4.0 – 7 осей | 4000 | 0,056 | 0,065 | 0,035 | 11,3 |
| EXPLORER 5.0 – 7 осей | 5000 | 0,075 | 0,87 | 0,045 | 13,9 |
| EXPLORER 7.0 – 7 осей | 7000 | 0,090 | 0,104 | 0,060 | 15,4 |
| EXPLORER 9.0 – 7 осей | 9000 | 0,110 | 0,127 | 0,075 | 17,9 |
Лазерний сканер PreciTrack3D ALP
| PreciTrack3D | Довжина лазерної лінії, мм | Швидкість захоплення, точок/сек | Погрішність* | Дистанція сканування, мм |
|---|---|---|---|---|
| *2 σ помилки (мм) | ||||
| ALP-25 | 25 | 128000 | 0,008 | 66 |
| ALP-50 | 50 | 128000 | 0,014 | 95 |
| ALP-100 | 100 | 128000 | 0,026 | 240 |

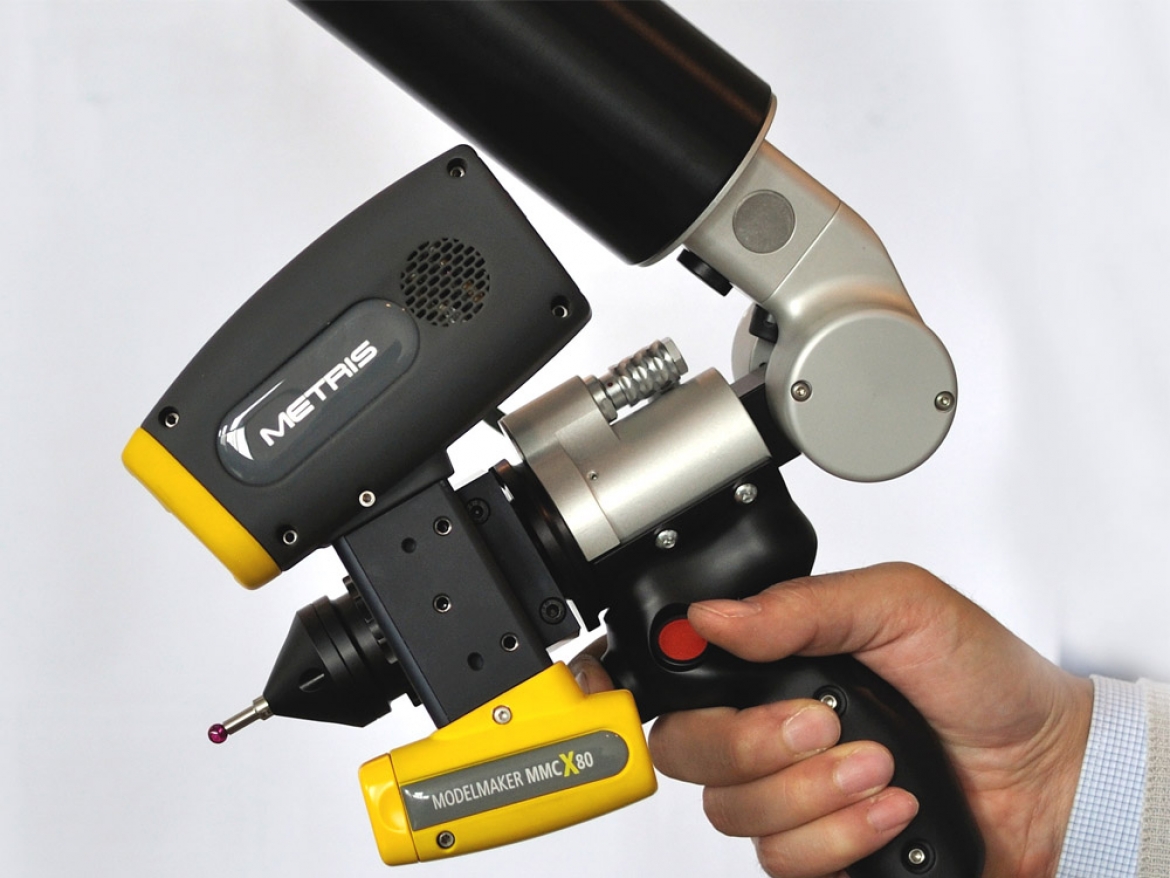

Лазерний сканер Nikon Metrology MMC
| Nikon | Довжина лазерної лінії, мм | Швидкість захоплення, точок/сек | Погрішність* | Дистанція сканування, мм |
|---|---|---|---|---|
| *2 σ помилки (мм) | ||||
| MMCx80 | 80 | 24000 | 0,032 | 100 |
| MMCx160 | 160 | 24000 | 0,048 | 110 |
