Основні особливості
Устаткування використовується для випробувань матеріалів відповідальних конструкцій, схильних в процесі експлуатації ударним діям, і застосовується у будівництві, транспортному машинобудуванні, верстатобудуванні, аерокосмічній промисловості, енергетиці, металургії, а також у випробувальних лабораторіях і НДІ для досліджень ударних властивостей і алгоритму поведінки матеріалу при руйнуванні.

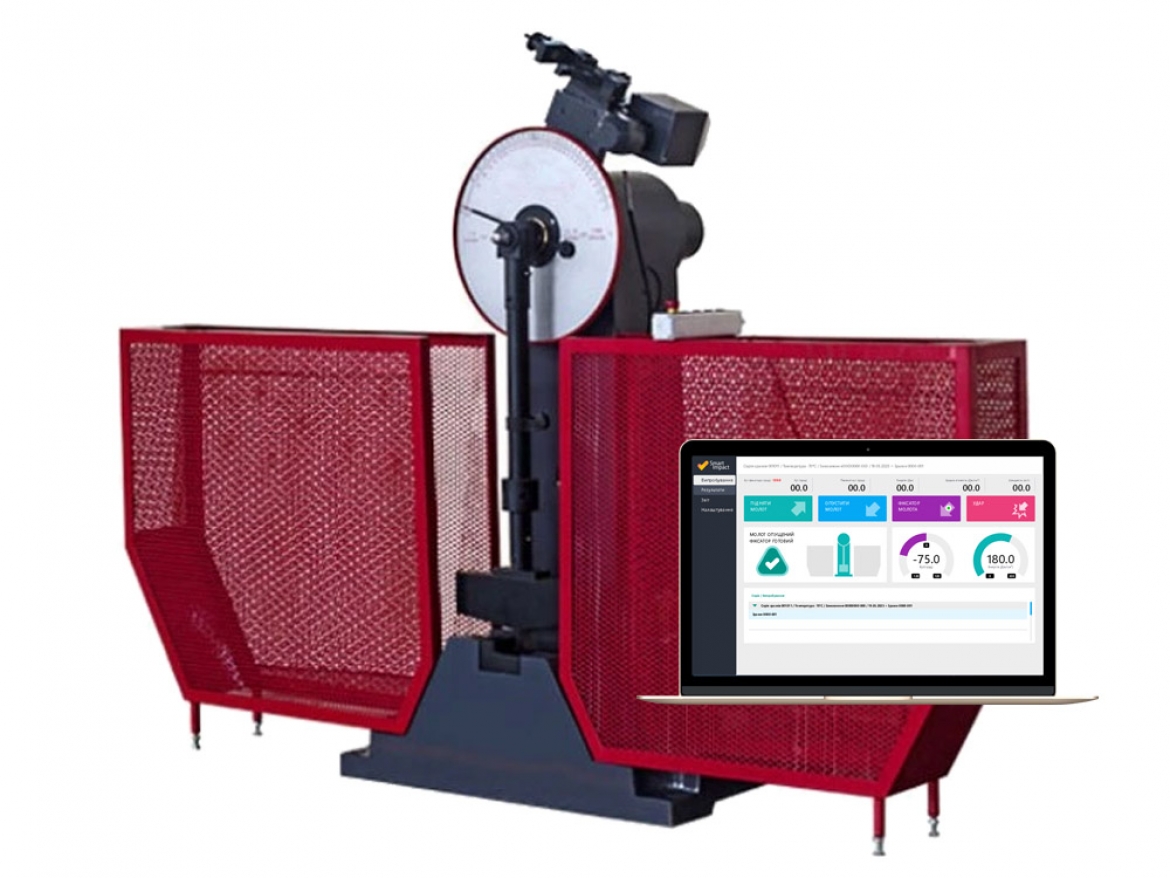

Конструкція копра цієї серії відрізняється простотою і високою надійністю. Управління усім процесом випробувань здійснюється з комп'ютера. Основні кнопки управління винесені так само на пульт. Є можливість перейти на ручне управління випробуванням.
Спуск і підйом маятника здійснюється автоматично. Для повторного підняття маятника використовується залишкова енергія удару.
У початковому положенні маятник встановлюється під кутом 150°. Для утримання маятника в початковому положенні передбачено фіксувальний пристрій.
На маятник можуть встановлюватися змінні бойки(молоти) для зміни номінальної потенційної енергії.
Результат випробування(величина енергії, витраченої на руйнування зразка) фіксується на аналоговій шкалі, а також в чисельних значеннях відображається на моніторі комп'ютера. Розрахунок значення ударної в'язкості проводиться в комп'ютерній програмі. Програма дозволяє також статистично обробляти дані, формувати звіти і архівувати протоколи випробувань.
Програмний продукт легко адаптується під поставлені завдання і вимоги Замовника. Є можливість зручно настроїти призначений для користувача інтерфейс і задати прийняті на підприємстві форми протоколів.
Для визначення схильності матеріалу до крихкого руйнування(холодноламкості) копер поставляється в комплекті з камерою температурної підготовки зразків.
Для оперативної і якісної підготовки зразків в точній відповідності з нормативно-технічною документацією, рекомендується використати верстат ADL IM-UV для нанесення на зразок U або V образного надрізу (концентратора напруги) і оптичний проектор для перевірки точності геометричних розмірів.
| Характеристика | Значення | |
|---|---|---|
| Модель | ADL IPT-С 300 | ADL IPT-С 500 |
| Номінальне значення потенційної енергії маятника | 150 Дж / 300 Дж | 250 Дж /500 Дж |
| Допустиме відхилення запасу потенційної енергії маятника від номінального значення | ±0,5% | |
| Втрата енергії при вільному коливанні маятника за половину повного коливання | не більше ніж 0,5% | |
| Кут підйому маятника | 150° | |
| Швидкість маятника у момент удару | 5,2 м/c | 5,4 м/с |
| Тип приводу | електромеханічний | |
| Тип керування | кнопковий пульт, комп’ютер | |
| Режим випробування | Комп’ютерне керування. Автоматичний спуск та підйом маятника. |
|
| Індикація | аналогова шкала (циферблат) монітор комп’ютера |
|
| Результат випробування | Поглинена енергія удару (повна робота, затрачена під час удару) на аналоговій шкалі та у програмі. Розрахунок значення ударної в'язкості у комп'ютерній програмі, яка дозволяє статистично обробляти дані, формувати звіти та архівувати протоколи випробувань |
|
| Діапазон енергії | 0 – 150 Дж, 0 – 300 Дж | 0-250 Дж/ 0-500Дж |
| Ціна поділки шкали | 1 Дж / 2 Дж | 2,5 Дж / 5 Дж |
| Кількість опор для зразків | дві | |
| Відстань у світлі між опорами | 40 мм | |
| Радіус закруглення опор | 1,0-1,5 мм (1 мм опціонально) | |
| Радіус закруглення ножа молота | 2,0 – 2,5 мм. | |
| Довжина зразка | 55 мм | |
| Ширина зразка | 10 мм 7,5 мм 5 мм |
|
| Висота зразка | 10 мм | |
| Живлення | Три фази, 380В, 50Гц | |
| Установка з вирівнюванням за рівнем горизонту | 0,2/1000 мм | |
| Установка на фундаменті | потрібне встановлення на бетонному фундаменті товщиною не менше 150 мм. Або жорстка фіксація на основі, маса якого понад 1400 кг. | |
| Габаритні розміри маятникового копра (із захисною огорожею), не більше | 2150 х 640 х 1400 мм | 2230 х 640 х 1480 мм |
| Вага маятникового копра нетто, не більше | 420кг | 520 кг |
