Основні особливості
Устаткування використовується для випробувань матеріалів відповідальних конструкцій, схильних в процесі експлуатації ударним діям, і застосовується у будівництві, транспортному машинобудуванні, верстатобудуванні, аерокосмічній промисловості, енергетиці, металургії, а також у випробувальних лабораторіях і НДІ для досліджень ударних властивостей і алгоритму поведінки матеріалу при руйнуванні.

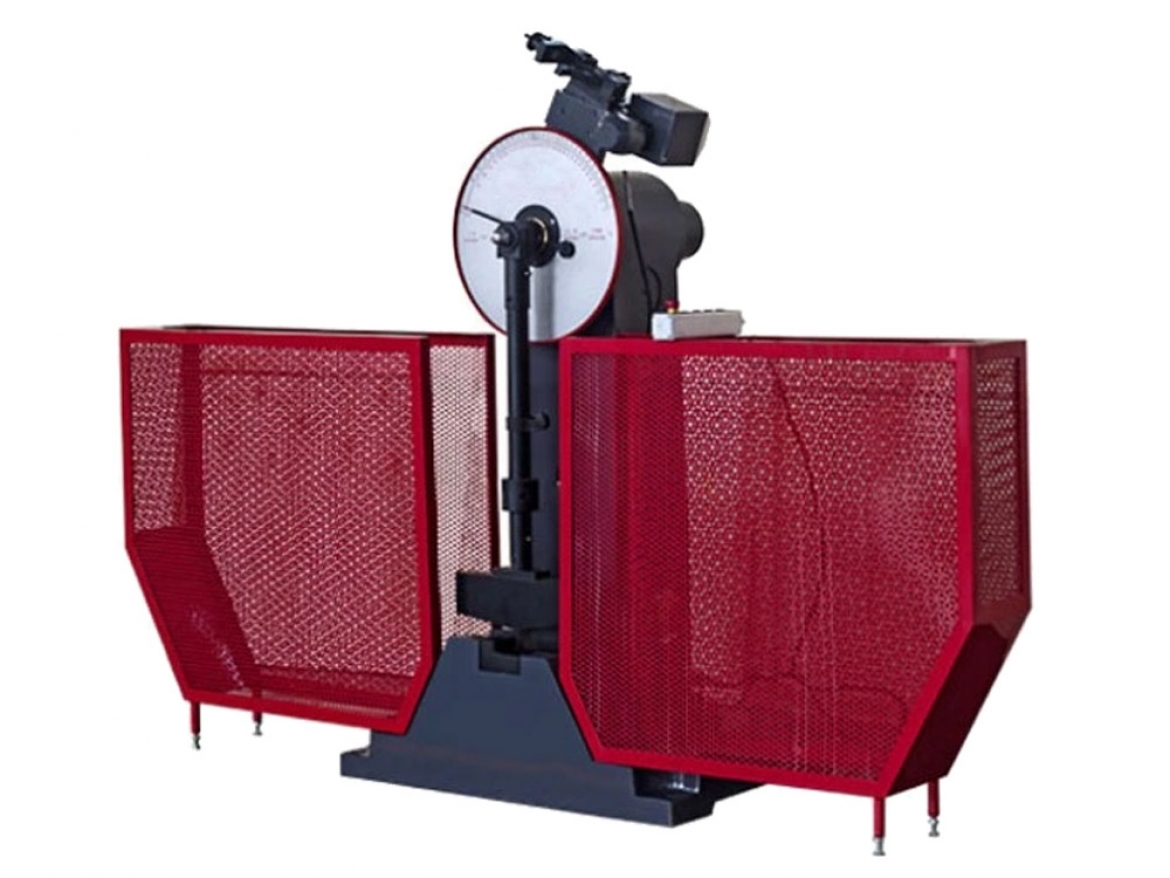

Конструкція копра цієї серії відрізняється простотою і високою надійністю. Управління процесом випробування ручне з пульта оператора.
Спуск і підйом маятника здійснюється автоматично. Для повторного підняття маятника використовується залишкова енергія удару.
У початковому положенні маятник встановлюється під кутом 150°. Для утримання маятника в початковому положенні передбачено фіксувальний пристрій.
На маятник можуть встановлюватися змінні бойки (молоти) для зміни номінальної потенційної енергії.
Результат випробування (величина енергії, витраченої на руйнування зразка) фіксується на аналоговій шкалі
Для визначення схильності матеріалу до крихкого руйнування (холодноламкості) копер поставляється в комплекті з камерою температурної підготовки зразків.
Для оперативної і якісної підготовки зразків в точній відповідності з нормативно-технічною документацією, рекомендується використати верстат ADL IM-UV для нанесення на зразок U або V образного надрізу (концентратора напруги) і оптичний проектор для перевірки точності геометричних розмірів нанесеного надрізу.
| Характеристика | Значення | |
|---|---|---|
| модель | ADL IPT-300 | ADL IPT-500 |
| Номінальне значення потенційної енергії маятника | 150 Дж / 300 Дж | 250 Дж / 500 Дж |
| Допустиме відхилення запасу потенційної енергії маятника від номінального значення | ±0,5% | |
| Втрата енергії при вільному коливанні маятника за половину повного коливання | не більше ніж 0,5% | |
| Кут підйому маятника | 150° | |
| Швидкість маятника у момент удару | 5,2 м/c | 5,4 м/с |
| Тип приводу | електромеханічний | |
| Тип управління | кнопковий пульт | |
| Режим випробування | Ручне керування. Автоматичний спуск та підйом маятника. |
|
| Iндикація | аналогова шкала (циферблат) | |
| Результат випробування | Поглинена енергія удару (повна робота, затрачена під час удару) на аналоговій шкалі. | |
| Діапазон енергії | 0 – 150 Дж / 0 – 300 Дж | 0-250 Дж / 0-500 Дж |
| Ціна поділки шкали | 1 Дж / 2 Дж | 2,5 Дж /5 Дж |
| Кількість опор для зразків | дві | |
| Відстань у світлі між опорами | 40 мм | |
| Радіус закруглення опор | 1,0-1,5 мм (1 мм опціонально) | |
| Радіус закруглення ножа молота | 2,0 – 2,5 мм. | |
| Довжина зразка | 55 мм | |
| Ширина зразка | 10 мм 7,5 мм 5 мм |
|
| Висота зразка | 10 мм | |
| Живлення | Три фази, 380В, 50Гц | |
| Установка з вирівнюванням за рівнем горизонту | 0,2/1000 мм | |
| Установка на фундаменті | потрібне встановлення на бетонному фундаменті товщиною не менше 150 мм. Або жорстка фіксація на основі, маса якого понад 1400 кг. | |
| Габаритні розміри маятникового копра (із захисною огорожею), не більше | 2150 х 640 х 1400 мм | 2230х640х1480 мм |
| Вага маятникового копра нетто, не більше | 420кг | 520 кг |
