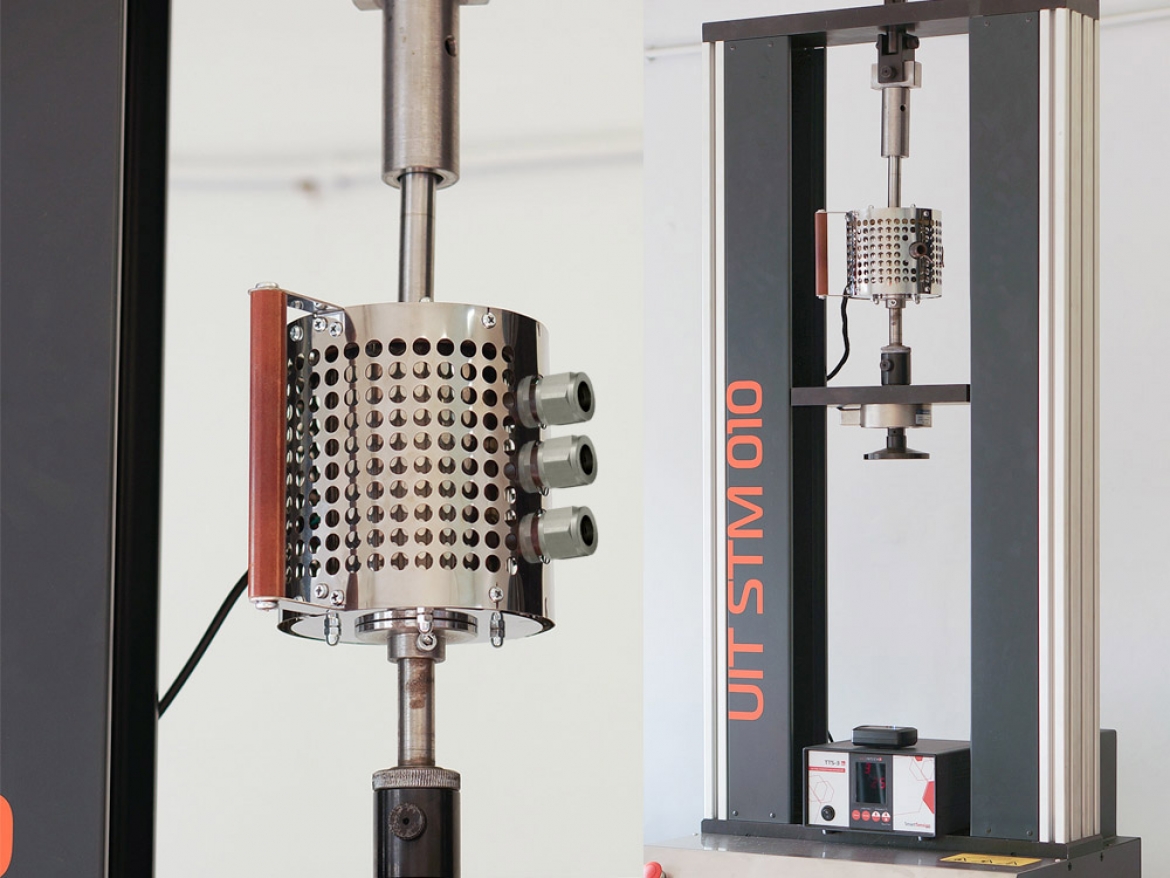

Основні особливості
Системи відрізняє легка інтеграція у випробувальні машини будь-яких виробників. Конструкція забезпечує повну ізоляцію зразка від зовнішнього повітряного середовища, що підвищує достовірність вимірів, скорочує витрату електроенергії і прискорює набір робочої температури.
Системи розраховані на довготривалі випробування і можуть бути об'єднані в комплекс під загальним управлінням.
Нагрівальні блоки можуть бути обладнані вікном для роботи в комплексі з безконтактним екстензометром.

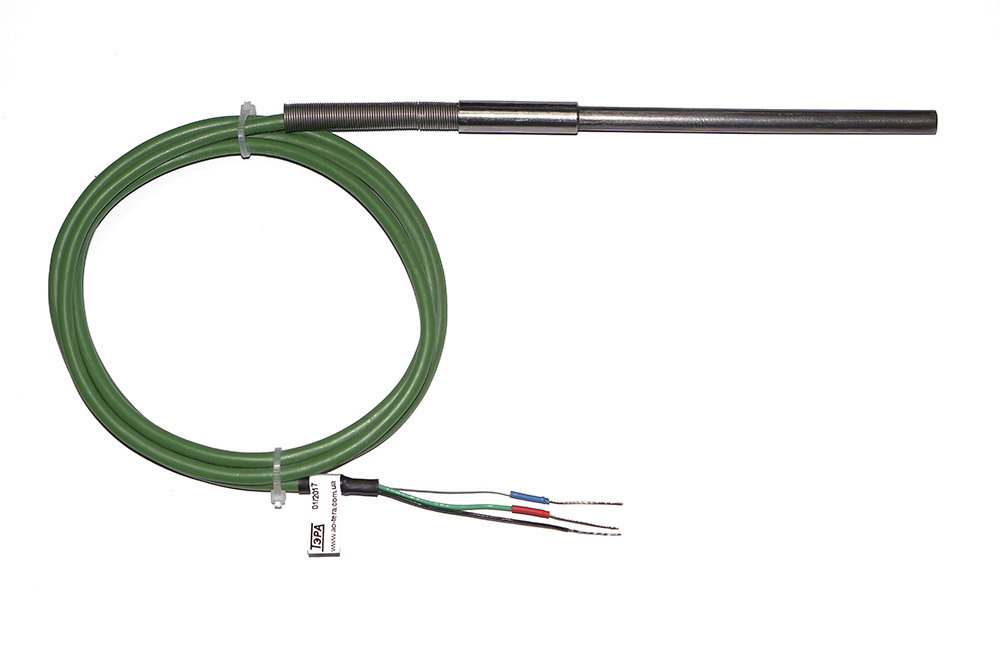

Термоконтрольний зонд

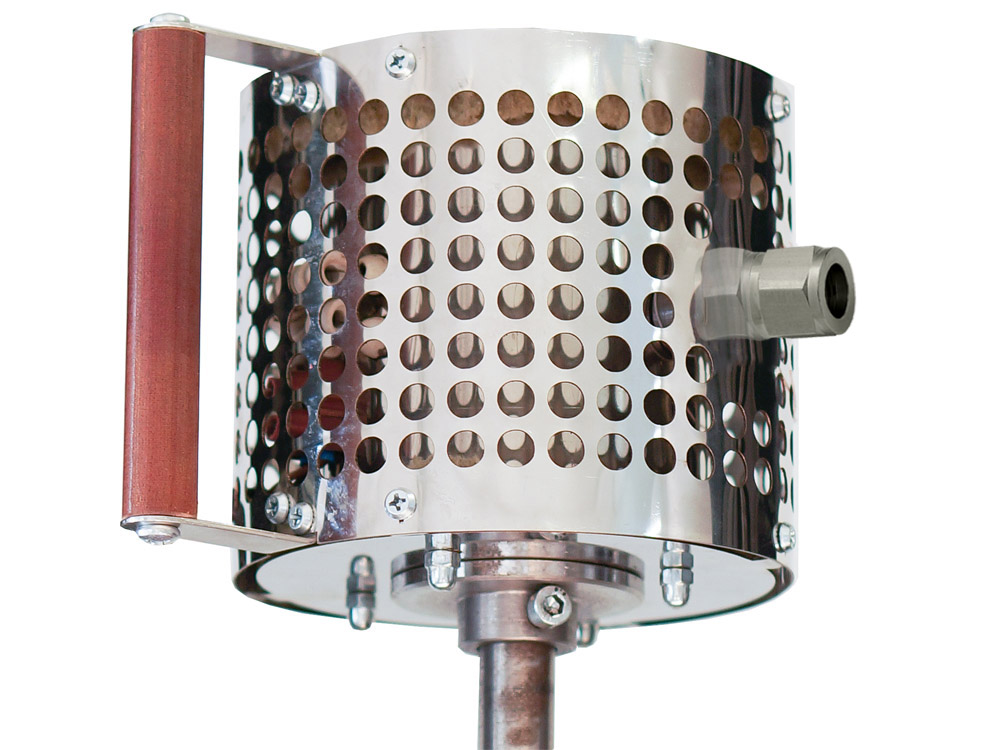

Нагрівальний блок TTS - 1
Нагрівальний блок TTS - 1 оснащен однозонним нагрівачем і одним вузлом установки зонду для контролю температури стандартних зразків завдовжки до 50 мм.
Термоконтрольний зонд з підпружиненою термопарою забезпечує надійний контакт із зразком і гарантує точність контролю температури випробування.
Нагрівальний блок укомплектован вузлами для розміщення його в зоні випробувань і фіксації зразків. Вузли кріплення оснащені ущільнюючими елементами, які в робочому положенні запобігають попаданню зовнішнього холодного повітря всередину зони випробування.
Для захисту персоналу від високої температури нагрівач обладнан термостійкою рукояттю і захисним перфорованим кожухом.

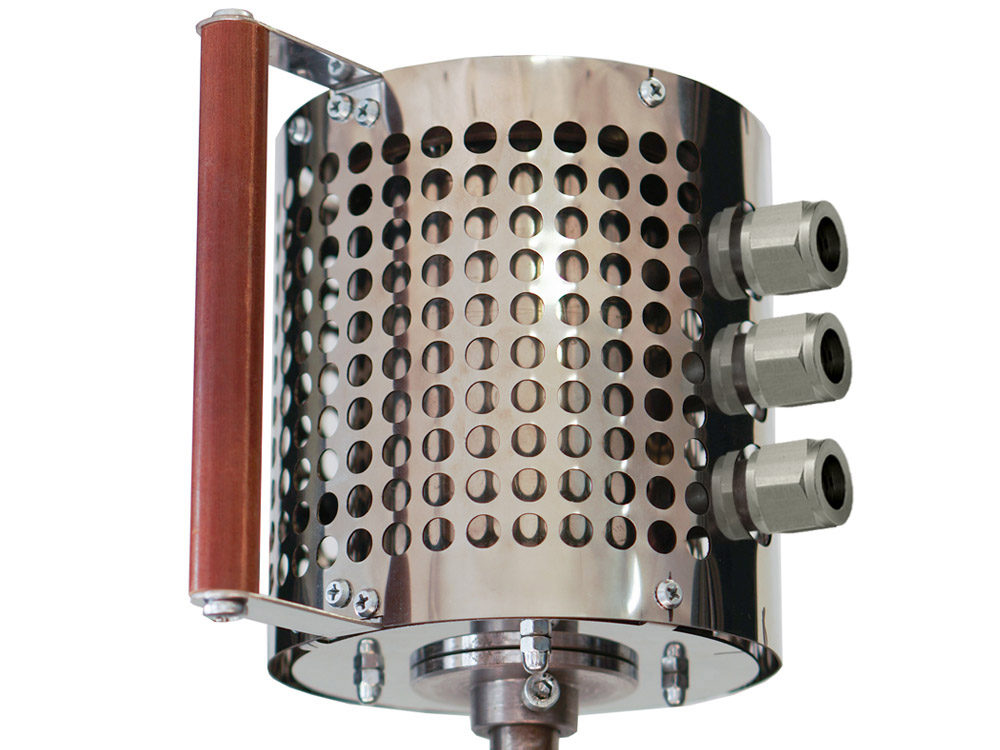

Нагрівальний блок TTS - 2
Нагрівальний блок TTS - 2 призначен для випробувань зразків завдовжки до 70 мм і оснащен двозонним нагрівачем для точнішої підтримки температури. Оснащена трьома вузлами установки зондів для контролю температури зразків.
При випробуванні зразка завдовжки до 50 мм використовується одна, середня, а при випробуванні зразка завдовжки до 70 мм дві (верхня і нижня) термопари.
Термоконтрольные зонди з підпружиненими термопарами забезпечують надійний контакт із зразком і гарантують точність контролю температури випробування.
У іншому конструкція нагрівального блоку TTS - 2 ідентична TTS - 1.

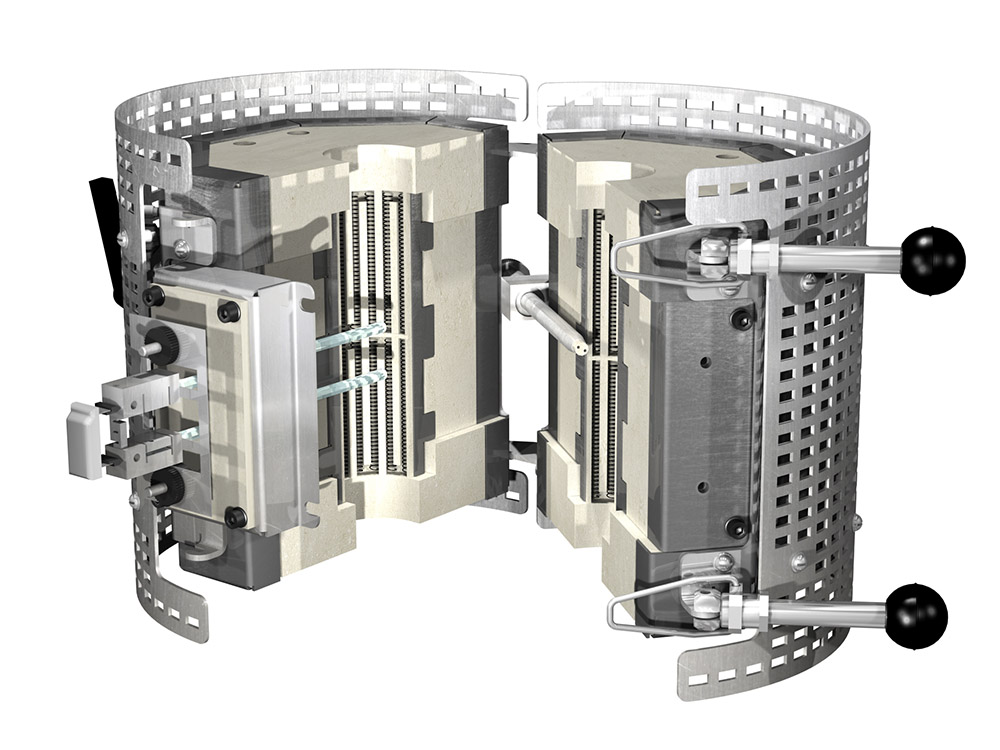

Нагрівальний блок TTS - 2H
Двозонний нагрівальний блок може бути виконаний у роспашному варіанті. Незважаючи на більш складнішу конструкцію ця модифікація має ряд переваг:
- Не вимагає запасу по висоті в зоні випробувань для установки і витягання зразків
- Завдяки рухливому кріпленню зонди термопар можуть бути точно встановлені відносно зразків
- Нагрівальний блок може бути оснащен пристосуванням для установки механічного екстензометра
Для захисту персоналу від високої температури нагрівач обладнан термостійкими рукоятями і захисним перфорованим кожухом.
У зв'язку з наявністю невеликих відкритих зон в області вузлів кріплення термопар і екстензометра ця конструкція менш економічна, чим неорна, але в цілому, забезпечує усі необхідні параметри випробувань.
Блок управління TTS - 3
Блок управління TTS - 3 - це універсальний мікропроцесорний контроллер для управління нагрівом зразків при механічних випробуваннях.
TTS - 3 сумісні з усіма моделями нагрівальних блоків виробництва компанії "УКРИНТЕХ", розраховані на довготривалі випробування і можуть бути об'єднані в комплекс під загальним управлінням.
Містить 2 незалежних керованих каналу живлення нагрівальних блоків, 3 канали індикації температури поверхні зразка і канал контролю температури довкілля.
На лицьову панель приладу виведені:
- Клавіша управління живленням
- Кнопки задання початкових умов випробування, його запуску і зупинки
- Світлодіодні індикатори відображення режимів роботи контролера
- USB порт для підключення FLASH накопичувача
- Цифровий індикатор задання температури випробування
- Три цифрові індикатори, що відображають температури на термопарах
Блок управління оснащений власною пам'яттю, фіксує усі дані по випробуваннях і дозволяє їх переносити за допомогою USB FLASH накопичувача для подальшого вивчення.

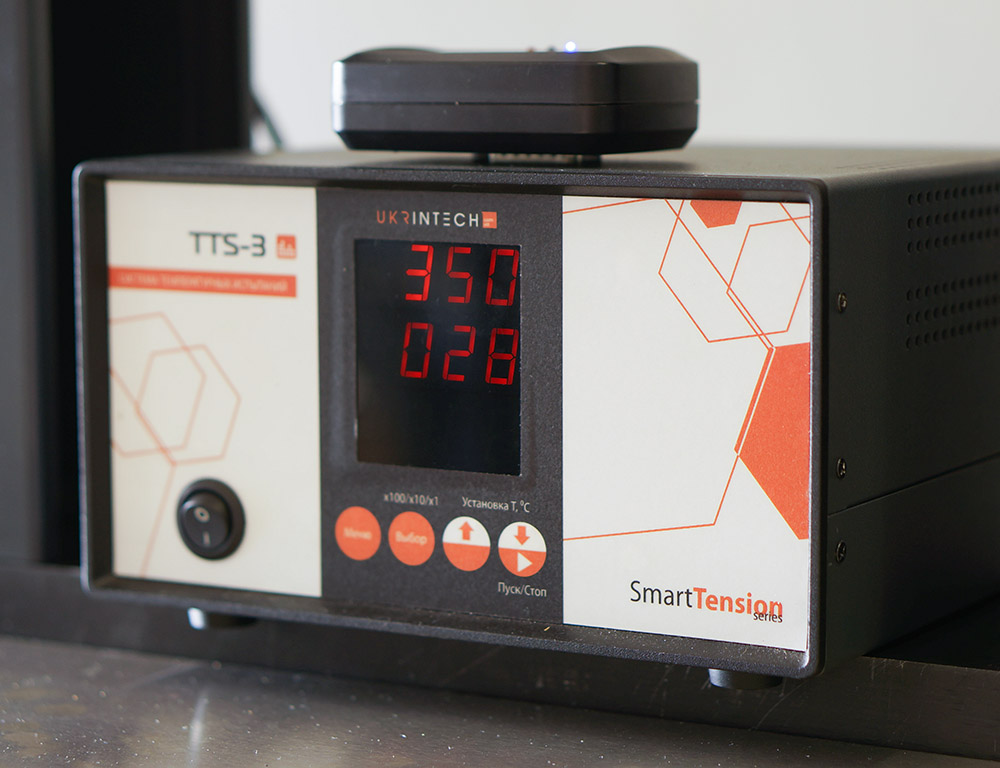

Нова модель блоку управління TTS3 (2017 р.)

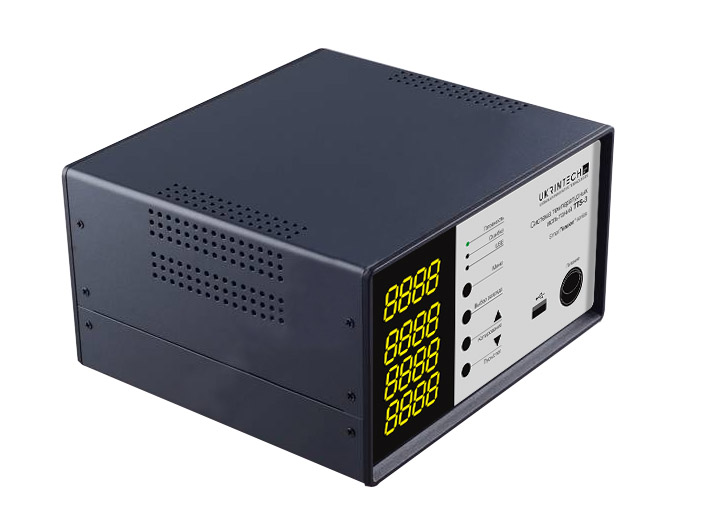

Блок управління TTS3 (2016 р.)
| Назва моделі | TTS 1 | TTS 2/2H |
|---|---|---|
| Тип нагрівача | однозонний | двозонний |
| Діапазон робочих температур, °С | 50...1100 | |
| Макс. споживна потужність (розігрів) не більша, кВт | 2 | 2,7 |
| Живлення | 220 В, 50 Гц | |
| Погрішність підтримки температури на зразку, °С | ± 1 | |
| Збереження інформації | Пам'ять блоку, USB Flash | |
| Розміри робочого простору, мм | d20, h80 | d60, h130 |
| Охолодження системи | природне | |
| Габаритні розміри нагрівача, мм | 100x100 | 230x250 |
| Вес нагрівача, кг | 2 | 5/6 |
| Габаритні розміри БУ, мм | 250x250х150 | |
| Вес БУ, кг | 4,5 | |
